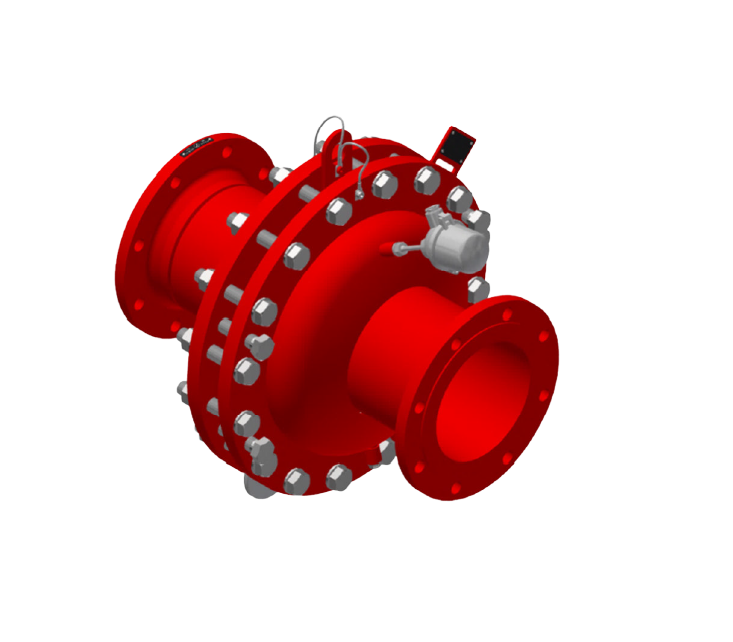

Detonační pojistka CFA-Det4-IIB3-XXX/XXX-1,2
Pro montáž v potrubí pro ochranu nádrží a součástí zařízení proti stálé detonaci hořlavých kapalin a plynů. Testováno a vyzkoušeno jako pojistka proti detonaci v potrubí typ 4. Použitelné pro všechny látky explozní skupiny IIA1 až IIB3 s normovanou šířkou štěrbiny (MESG) ≥ 0,65 mm.
Může být Vybavena jedním nebo dvěma termickými čidly (TP100). Tím je zaručena jednostranná nebo oboustranná ochrana proti krátkodobému hoření. U provozu s jedním termickým čidlem musí být tato čidlo namontované na straně armatury, kde se očekává plamen. Vybaveno dvěma zavíracími šrouby pro vypouštění kondenzátu.
- Oboustranná
- Max.provozní tlak 1,2 bar abs.
- Max. provozní teplotu 60°C
- Instalace v horizontální i ve vertikální poloze
Provedení detonační pojistky
| Standardní provedení |
|
| Pouzdro |
ocel, ušlechtilá ocel 1.4571 |
| Těsnění pouzdra |
HD 3822, PTFE |
| Pojistka KITO |
kompletně vyměnitelná |
| Rám na mřížku KITO |
pozinkovaná ocel, ušlechtilá ocel 1.4571, 1.4581 |
| Mřížka KITO |
ušlechtilá ocel 1.4310, 1.4571 |
| Šrouby/matice |
pozinkovaná ocel, A2 |
| Termické čidlo (volitelné) |
PT 100, přípojka 3/8" |
| Příruba |
DIN EN 1092-1 Forma B1, ANSI 150 lbs. RF |
Konstrukce pojistky
Těleso pojistky:
- Robustní design: Vyrobeno z nerezové oceli, která zajišťuje dlouhou životnost a vysokou odolnost vůči korozi i mechanickému namáhání.
- Antikorozní úprava: Povrchová úprava zajišťující ochranu proti chemickým látkám a agresivním prostředím.
Zadržovač plamene:
- Inovativní mřížkový systém: Navržený pro efektivní zastavení šíření plamene a ochlazení spalovacích produktů pod zápalnou teplotu.
- Vysoce odolné slitiny: Použité materiály mají vysokou teplotní a korozní odolnost, což zajišťuje dlouhodobou efektivitu zařízení.
Tlumiče tlakových vln:
- Dynamické kanály: Optimalizovaný design pro efektivní rozptyl tlakové energie, čímž se minimalizuje riziko poškození potrubí.
- Funkce tlumení: Navrženo k absorbování tlakových vln a snížení mechanického namáhání potrubí, což pomáhá předcházet sekundárním výbuchům.
Připojovací prvky:
- Přírubové spoje: Standardizované dle normy EN 1092-1 pro snadnou montáž a demontáž.
Technické údaje
| NG | DN |
D1 | D2 | L1 | H | L2 | kg | |
| DIN | ASME | |||||||
| 150 |
50 PN 16 | 2“ |
285 |
159 |
324 |
64 |
130 |
35 |
| 65 PN 16 | 2 ½“ |
36 | ||||||
| 80 PN 16 | 3" | 38 | ||||||
| 200 |
80 PN 16 | 3" | 340 |
206 |
374 |
64 |
155 |
53 |
| 100 PN 16 | 4" | 5č | ||||||
| 300 |
100 PN 16 | 4" | 445 |
308 |
586 |
86 |
250 |
94 |
| 125 PN 16 | 5" | 102 | ||||||
| 150 PN 16 | 6" | 105 | ||||||
| 400 |
150 PN 16 | 6" | 565 |
388 |
686 |
86 |
300 |
161 |
| 200 PN 10 | 8" | 168 | ||||||
| 500 |
200 PN 10 | 8" | 670 |
485 |
846 |
86 |
380 |
237 |
| 250 PN 10 | 10" | 245 | ||||||
| 600 |
250 PN 10 | 10" | 780 |
584 |
986 |
86 |
450 |
361 |
| 300 PN 10 | 12" | 366 | ||||||
| 800 |
350 PN 10 | 14" | 1015 |
815 |
1010 |
110 |
450 |
|
| 400 PN 10 | 16" | |||||||
