Detonační pojistka FD4-Det4-IIB3-XXX-1,2
POPTAT / ODESLAT DOTAZ
Ke stažení

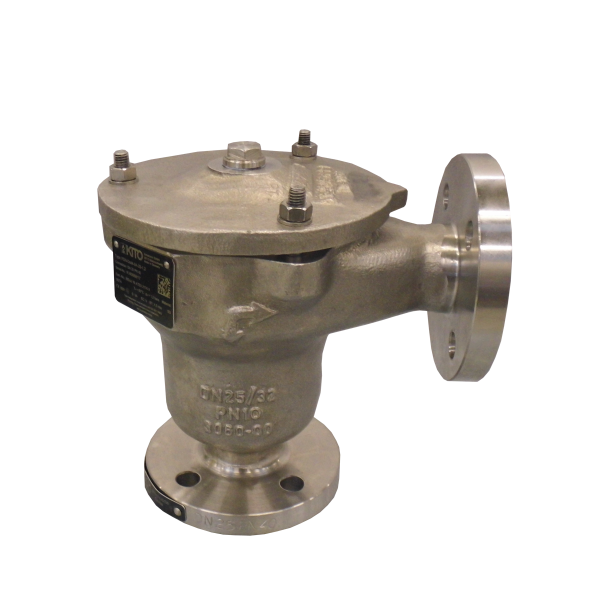

Detonační pojistka FD4-Det4-IIB3-XXX-1,2

Pro instalaci do potrubí k ochraně nádob a komponentů před stabilní detonací hořlavých kapalin a plynů. Testováno a schváleno jako detonační pojistka plamene typu 4. Schváleno pro všechny látky skupin výbušnosti IIA1 až IIB3 s max. experimentální bezpečnou mezerou (MESG) ≥ 0,65 mm.

Může být je vybavena jedním teplotním čidlem (PT 100), certifikováným pro krátkodobé hoření z jedné strany. Během instalace, dodržujte prosím směr detonace a označení „chráněná strana“.

  • Ocel/nerez
  • Jednosměrné
  • Provozní tlak max. 1,2 bar abs.
  • Provozní teplota max. 60 °C
  • Instalace není závislá na poloze

✅ Typické oblasti použití: chemický průmysl, petrochemický průmysl, farmaceutický průmysl, výroba plastů

Konstrukce pojistky

Těleso pojistky:

  • Materiál: Použití nerezové oceli zajišťuje vynikající mechanickou pevnost a odolnost vůči korozi, což je nezbytné pro dlouhodobé použití v náročných podmínkách.
  • Design: Konstrukce je navržena tak, aby vydržela vysoké tlaky a náhlé změny teplot, což je klíčové pro zajištění integrity v extrémních podmínkách.

Zadržovač plamene:

  • Technologie: Inovativní mřížkový systém zadržovače plamene je konstruován tak, aby efektivně absorboval a rozptyloval teplo, což zastavuje šíření plamene v potrubí.
  • Materiál: Speciální slitiny kovů poskytují vysokou odolnost proti teplotním a chemickým vlivům.

Tlumiče tlakových vln:

  • Funkce: Efektivně absorbují energii vznikající při detonaci, čímž chrání potrubí a připojená zařízení před mechanickým poškozením.
  • Design: Speciálně navržené kanály a komory, které zajišťují optimální rozptyl a tlumení tlakových vln.

Připojovací prvky:

  • Spojení: Standardní přírubové spoje podle normy EN 1092-1, s možností svářených nebo závitových spojů pro specifické aplikace.
  • Flexibilita: Možnost přizpůsobení pro různé typy potrubí, což zajišťuje snadnou integraci do stávajících systémů.

Technické údaje

detonační pojistka FD4-Det4-IIB3-XXX-1,2

DN
 C H1 H2 kg
DIN ASME



25 PN 40 1“
 150
 400
 150
 18,5
32 PN 40 1 ¼“
 19
40 PN 40 1 ½“
 20
50 PN 16 2“
 21
