FD4-Det4-IIB1-XXX-1,2

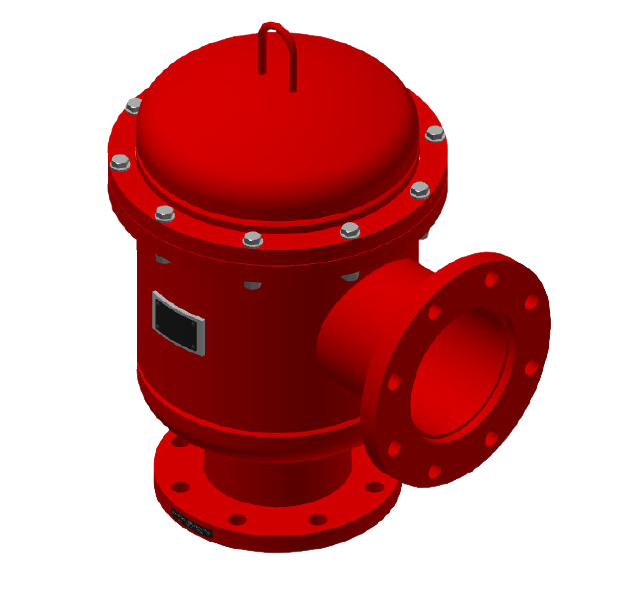

Detonační pojistka FD4-Det4-IIB1-XXX-1,2

Pro montáž v potrubí pro ochranu nádrží a součástí zařízení  proti stálé detonaci hořlavých kapalin a plynů. Testováno a vyzkoušeno jako pojistka proti detonaci v potrubí typ 4. Použitelné pro všechny látky explozní skupiny IIA1 až IIB1 s normovanou šířkou štěrbiny (MESG) =/> 0,85 mm.

  • Nerezové/ocelové
  • Jednostranná
  • Max. provozní tlak 1,2 bar abs.
  • Max. provozní teplota 60°C
  • Instalace v každé poloze
✅ Typické oblasti použití: chemický průmysl, farmaceutický průmysl, výroba plastů, rafinérie a petrochemický průmysl

Konstrukce pojistky

Těleso pojistky:

  • Materiál: Nerezová ocel je vybrána pro svou odolnost vůči korozi a chemickým vlivům. Těleso je navrženo tak, aby odolalo vysokým tlakům a teplotám.
  • Konstrukce: Robustní konstrukce zajišťuje mechanickou pevnost a odolnost vůči explozivním tlakům.

Zadržovač plamene:

  • Technologie: Mřížková struktura zadržovače plamene je navržena tak, aby efektivně rozptýlila teplo a zastavila šíření plamene. Speciální perforace mřížek umožňuje rychlé ochlazení a absorpci energie plamene.
  • Materiál: Vysoce odolná kovová slitina pro maximální životnost a účinnost.

Tlumiče tlakových vln:

  • Funkce: Tlumiče tlakových vln jsou integrovány pro absorpci energie a minimalizaci rizika mechanického poškození potrubí v důsledku detonace.
  • Struktura: Speciálně navržené komory a kanály zajišťují efektivní rozptyl tlakových vln.

Připojovací prvky:

  • Možnosti připojení: Standardní přírubové spoje dle EN 1092-1 nebo alternativně svářené nebo závitové spoje, které zajišťují bezpečné a těsné připojení k potrubí.

Technické údaje

Detonační pojistka FD4-Det4-IIB1-XXX-1,2

DN
C H1 H2 kg
DIN ASME



25 PN 40 1“
150
400
150
18,5
32 PN 40 1 ¼“
19
40 PN 40 1 ½“
20
50 PN 16 2“
21
