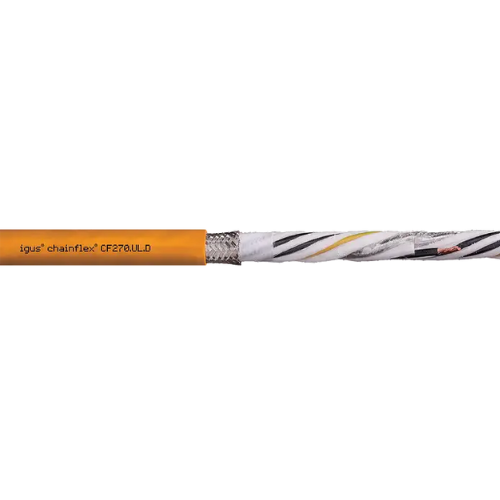

Silový kabel CF270.UL.D
Silový kabel chainflex® CF270.UL.D
|
|
Typické oblasti použití CF270.UL.D:
- Pro aplikace se středním zatížením
- Téměř neomezená odolnost proti olejům
- Vnitřní a vnější použití bez přímého slunéčního záření
- Samonosné pojezdy a kluzné aplikace do délky až 10 m
- Obráběcí stroje/obráběcí jednotky, aplikace při nízkýchh teplotách
 |
|
Životnost kabelu CF270.UL.D:
| Garantovaná životnost (počet dvojzdvihů) |
5 milionů | 7,5 milionu | 10 milionů |
|---|---|---|---|
| Teplota od/do [°C] | R min. [Součinitel x d] |
R min. [Součinitel x d] |
R min. [Součinitel x d] |
| -25 / -10 | 12.5 | 13.5 | 14.5 |
| -15 / +70 | 10 | 11 | 12 |
| +70 / +80 | 12.5 | 13.5 | 14.5 |
Technické údaje kabelu CF270.UL.D
| Dynamické informace | |
 | Min. poloměr ohybu, řetěz e-chain (součinitel) |
10 x d |
| | Min. poloměr ohybu, řetěz e-chain |
Průměr 75 mm |
| | Min. poloměr ohybu, ohebný (faktor) |
8 x d |
| | Min. poloměr ohybu, ohebný |
Průměr 60 mm |
| | Min. poloměr ohybu pevný (součinitel) |
5 x d |
| | Min. poloměr ohybu, pevný |
Průměr 37,5 mm |
 | Teplotní řetěz e-chain® |
-25°C až +80°C |
| | Teplota, flexibilní |
-40°C až +80°C (podle DIN EN 60811-504) |
| | Teplota, pevná |
-50°C až +80°C (podle DIN EN 50305) |
 | v max. bez podpory (rychlost) |
10 m/s |
| | v max. klouzavost (rychlost) |
2 m/s |
 | a max. (zrychlení) |
50 m/s² |
 | Délka pojezdu třídy |
Pojezdy až 10 m |
 | Třídní torze |
Žádné zkroucení |
| Konstrukce kabelů | |
 | Průvodčí |
Lankový vodič v provedení zvláště odolném proti ohybu z holých měděných drátů (podle DIN EN 60228) |
 | Izolace jádra |
Mechanicky vysoce kvalitní, obzvláště nízkokapacitní směs XLPE |
 | Celkový štít |
Oplet odolný proti ohybu z pocínovaných měděných drátů. Pokrytí cca 55% lineární, cca 80% optické |
 | Vnější plášť |
Nízkoadhezní, bezhalogenová a vysoce otěruvzdorná PUR směs, přizpůsobená požadavkům energetických řetězů® e-chain (podle DIN EN 50363-10-2) |
| | Barva vnějšího pláště |
Pastelová oranžová (srovnatelná s RAL 2003) |
| Elektrické informace | |
 | Jmenovité napětí |
600/1000V (podle DIN VDE 0298-3) |
 | Zkušební napětí |
4000V (podle DIN EN 50395) |
| Vlastnosti a schválení | |
 | Odolnost vůči UV záření |
Středně |
 | Odolnost proti olejům |
Odolnost proti olejům (podle DIN EN 50363-10-2), třída 3 |
 | Bez silikonu |
Bez silikonu, který může ovlivnit přilnavost barvy (podle PV 3.10.7 – stav 1992) |
 | Bez halogenů |
Podle DIN EN 60754 |
 | EAC |
Číslo certifikátu RU C-DE. ME77. B.00863/20 |
 | DOSÁHNOUT |
V souladu s nařízením (ES) č. 1907/2006 (REACH) |
 | Bez olova |
Podle směrnice 2011/65/EU (RoHS-II) |
 | CE |
Podle směrnice 2014/35/EU |
 | UL/CSA |
Styl 10989 a 21223, 1000 V, 80 °C |
 | UL ověřeno |
Číslo certifikátu B129699: "Kalkulačka životnosti kabelů chainflex 36 měsíců společnosti igus založená na 2 miliardách zkušebních cyklů ročně" |
 | Zpomalovač hoření |
Podle IEC 60332-1-2, Kabelový plamen, VW-1, FT1, FT2/Horizontální plamen |
 | NFPA |
Podle kapitoly 79.2018 NFPA 12-9 |
 | Pobřežní |
Odolnost proti MUD dle NEK 606 - stav 2009 |
 | UKCA |
V souladu s platnými předpisy Spojeného království (stav k 08/2021) |
