Silový kabel CF885

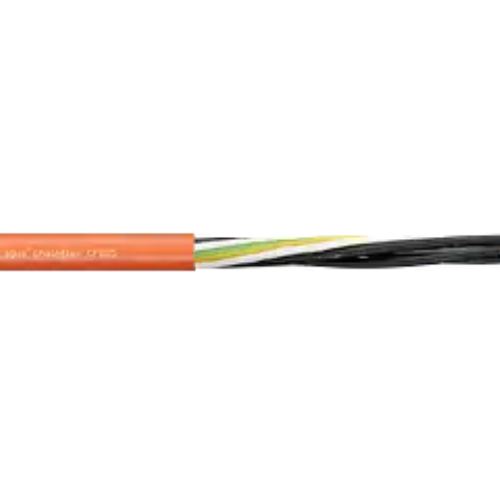

Silový kabel chainflex® CF885

  • Vnější plášť z PVC
  • Oheň retardující

Typické oblasti použití CF885:

  • Pro flexibilní aplikace
  • Aplikace bez výskytu olejů
  • Preferované vnitřní aplikace
  • Obzvláště pro samonosné aplikace
  • Zpracování dřeva/kamene, balicí průmysl, zásobovací systémy, manipulace, regulační zařízení
Chainflex CF885
  1. Směs extrudovaného PVC
  2. Speciální jádra s krátkou roztečí
  3. Vodič složený z holých měděných drátů
chainflex CF885 průřez

____________________________

  1. Extrudovaná směs PVC
  2. Mechanicky vysoce kvalitní, zejména nízkokapacitní směs TPE
  3. Vodič z holých měděných drátů
  4. Plastový knoflíkový prvek

Životnost kabelu CF885:

Garantovaná životnost
(počet dvojzdvihů)
1 milionů 3 milionů 5 milionů
Teplota od/do [°C] R min. [Součinitel x d] R min. [Součinitel x d] R min. [Součinitel x d]
+5 / +15 17.5 18.5 19.5
+15 / +60 15 16 17
+60 / +70 17.5 18.5 19.5

Technické údaje kabelu CF885

Dynamické informace
Min. | Min. poloměr ohybu, řetěz e-chain (součinitel) 15 x d
Min. | Min. poloměr ohybu, řetěz e-chain
150 mm
Min. | Min. poloměr ohybu, ohebný (faktor) 12 x d
Min. | Min. poloměr ohybu, ohebný
120 mm
Min. | Min. poloměr ohybu pevný (součinitel)
8 x d
Min. | Min. poloměr ohybu, pevný
80 mm
ICON_Temperatur | Teplotní řetěz e-chain®
+5°C až +70°C
ICON_Temperatur | Teplota, flexibilní
-5°C až +70°C (podle DIN EN 60811-504)
ICON_Temperatur | Teplota, pevná
-15°C až +70°C (podle DIN EN 50305)
ICON_v-max | v max. bez podpory (rychlost)
3 m/s
a-max | a max. (zrychlení)
20 m/s²
délka | Délka pojezdu třídy
Samonosné až 100 m
Torze | Třídní torze
Žádné zkroucení
Konstrukce kabelů
Průvodčí | Průvodčí
Vodič sestávající z holých měděných drátů (podle DIN EN 60228)
izolace jádra | Izolace jádra
Mechanicky vysoce kvalitní, obzvláště nízkokapacitní TPE směs
uvíznutí jádra | Uvíznutí jádra
Jádra navíjená s optimalizovanou délkou stoupání
vnější plášt | Vnější plášť
Směs PVC s nízkým adhezí přizpůsobená požadavkům energetických řetězů e-chain®
vnější plášt | Barva vnějšího pláště
Pastelová oranžová (srovnatelná s RAL 2003)
Elektrické informace
jmenovité napětí | Jmenovité napětí
600/1000V (podle DIN VDE 0298-3)
zkušební napětí | Zkušební napětí
4000V (podle DIN EN 50395)
Vlastnosti a schválení
UV | Odolnost vůči UV záření
Žádný
Bez silikonu | Bez silikonu
Bez silikonu, který může ovlivnit přilnavost barvy (podle PV 3.10.7 – stav 1992)
EAC | EAC
Číslo certifikátu RU C-DE. ME77. B.00300/19
REACH | DOSÁHNOUT
V souladu s nařízením (ES) č. 1907/2006 (REACH)
RoHS | Bez olova
Podle směrnice 2011/65/EU (RoHS-II)
CE | CE Podle směrnice 2014/35/EU
UL,CSA | UL/CSA
Styl 10492 a 2570, 1000 V, 80 °C
UL ověřeno | UL ověřeno
Číslo certifikátu B129699: "Kalkulačka životnosti kabelů chainflex 36 měsíců společnosti igus založená na 2 miliardách zkušebních cyklů ročně"
Zpomalovač hoření | Zpomalovač hoření
Podle IEC 60332-1-2, Kabelový plamen, VW-1, FT1, FT2/Horizontální plamen
NFPA | NFPA
Podle kapitoly 79.2018 NFPA 12-9
UKCA | UKCA
V souladu s platnými předpisy Spojeného království (stav k 08/2021)



Filtrování produktů

Skupina
Typ
Struktura kabelu
Materiál

Počet nalezených produktů: 15

Číslo zboží
Skladem
Množství
MJ
Shop
Jednotková
cena od
Typ Skupina Materiál Vnější Ø [kg/km] Měď [kg/km] Struktura
kabelu

CF885.100.01 Kabel ChainflexM CF885.100.01

0
m
68,64
CF885
Silový kabel jednožilový
PVC
9,50
157
100
1x10
  • >= 1 68,64

CF885.100.04 Kabel ChainflexM CF885.100.04

41
m
256,41
CF885
Silové kabely
PVC
17
514
412
4G10
  • >= 1 256,41

CF885.15.04 Kabel ChainflexM CF885.15.04

0
m
52,14
CF885
Silové kabely
PVC
8
105
67
4G1,5
  • >= 1 52,14

CF885.160.01 Kabel ChainflexM CF885.160.01

0
m
97,02
CF885
Silový kabel jednožilový
PVC
11,50
237
159
1x16
  • >= 1 97,02

CF885.160.04 Kabel ChainflexM CF885.160.04

0
m
374,22
CF885
Silové kabely
PVC
20
857
690
4G16
  • >= 1 374,22

CF885.25.04 Kabel ChainflexM CF885.25.04

0
m
103,95
CF885
Silové kabely
PVC
10
163
110
4G2,5
  • >= 1 103,95

CF885.250.01 Kabel ChainflexM CF885.250.01

0
m
143,88
CF885
Silový kabel jednožilový
PVC
12,50
325
248
1x25
  • >= 1 143,88

CF885.350.01 Kabel ChainflexM CF885.350.01

0
m
214,17
CF885
Silový kabel jednožilový
PVC
15
474
347
1x35
  • >= 1 214,17

CF885.40.01 Kabel ChainflexM CF885.40.01

0
m
36,96
CF885
Silový kabel jednožilový
PVC
7,50
78
41
1x4,0
  • >= 1 36,96

CF885.40.04 Kabel ChainflexM CF885.40.04

0
m
113,52
CF885
Silové kabely
PVC
11,50
244
175
4G4,0
  • >= 1 113,52

Uvedené ceny jsou bez DPH a platí pro množství, které je aktuálně skladem
