Silový kabel CF310.UL

Silový kabel chainflex® CF310.UL

  • Vnější plášť TPE
  • Stíněný
  • Oheň retardující
  • Odolný proti UV záření
  • Odolný proti olejům, odolný proti bio olejům
  • Odolný proti hydrolýze a mikroorganismům

Typické oblasti použití CF310.UL:

  • Pro aplikace s extrémně vysokým zatížením
  • Téměř neomezená odolnost vůči olejům, včetně bio olejů
  • Vnitřní a vnější použití, odolné proti UV záření
  • Samonosné pojezdy a kluzné aplikace do délky pojezdu až 400 m a více
  • Regálové zakládací a vyjímací jednotky pro high-bay sklady, obráběcí stroje/obráběcí jednotky pro rychlou manipulaci, čisté prostory, vkládání polovodičů, venkovní jeřáby, aplikace při nízkých teplotách

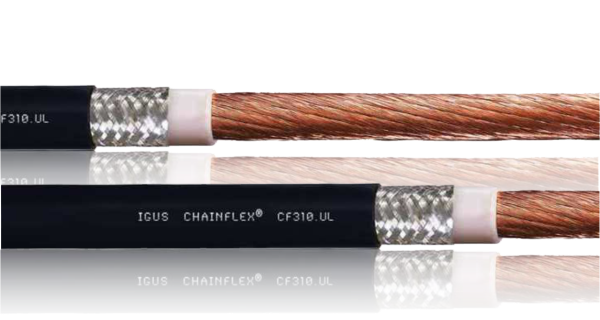

  1. Speciální, vysoce ohebný vodič
  2. S tlakem extrudovanou TPE směsí
  3. Splétané měděné stínění vysoce odolné proti ohybu
  4. Extrudovaná směs TPE bez halogenů

Životnost kabelu CF310.UL:

Garantovaná životnost
(počet dvojzdvihů)
5 milionů 7,5 milionu 10 milionů
Teplota od/do [°C] R min. [Součinitel x d] R min. [Součinitel x d] R min. [Součinitel x d]
-35 / -25 10 11 12
-25 / +80 7.5 8.5 9.5
+80 / +90 10 11 12

Technické údaje kabelu CF310.UL

Dynamické informace
Min. | Min. poloměr ohybu, řetěz e-chain (součinitel) 7,5 x h
Min. | Min. poloměr ohybu, řetěz e-chain
52,5 mm
Min. | Min. poloměr ohybu, ohebný (faktor) 6 x d
Min. | Min. poloměr ohybu, ohebný
42 mm
Min. | Min. poloměr ohybu pevný (součinitel)
4 x d
Min. | Min. poloměr ohybu, pevný
28 mm
ICON_Temperatur | Teplotní řetěz e-chain®
-35°C až +90°C
ICON_Temperatur | Teplota, flexibilní
-45°C až +90°C (podle DIN EN 60811-504)
ICON_Temperatur | Teplota, pevná
-50°C až +90°C (podle DIN EN 50305)
ICON_v-max | v max. bez podpory (rychlost)
10 m/s
ICON_v-max | v max. klouzavost (rychlost)
6 m/s
a-max | a max. (zrychlení)
100 m/s²
délka | Délka pojezdu třídy
Pojezdy až 400 m a více
Torze | Třídní torze
Žádné zkroucení
Konstrukce kabelů
Průvodčí | Průvodčí
Vodičový kabel vyrobený z lankových vodičů (podle DIN EN 60228)
izolace jádra | Izolace jádra
Mechanicky vysoce kvalitní směs XLPE
Celkový štít | Celkový štít
Extrémně pružné opletení z pocínovaných měděných drátů. Pokrytí lineární cca. 70%, optické cca. 90%
vnější plášt | Vnější plášť
Vysoce flexibilní směs TPE s nízkou adhezí a extrémně odolná proti oděru, přizpůsobená požadavkům energetických řetězů e-chain®
vnější plášt | Barva vnějšího pláště
Signální černá (srovnatelná s RAL 9004)
Elektrické informace
jmenovité napětí | Jmenovité napětí
600/1000V (podle DIN VDE 0298-3)
zkušební napětí | Zkušební napětí
4000V (podle DIN EN 50395)
Vlastnosti a schválení
UV | Odolnost vůči UV záření
Vysoko
Icon_oil | Odolnost proti olejům
Odolné proti olejům (podle DIN EN 60811-404), odolné vůči bioolejům (podle VDMA 24568 s Plantocut 8 S-MB testovaným DEA), třída 4
Bez silikonu | Bez silikonu
Bez silikonu, který může ovlivnit přilnavost barvy (podle PV 3.10.7 – stav 1992)
EAC | EAC
Číslo certifikátu RU C-DE. ME77. B.00863/20
REACH | DOSÁHNOUT
V souladu s nařízením (ES) č. 1907/2006 (REACH)
RoHS | Bez olova
Podle směrnice 2011/65/EU (RoHS-II)
cleanroom | Čisté prostrory
Podle ISO třídy 1. Materiál vnějšího pláště této řady vyhovuje CF34. UL.25.04.D - testováno IPA podle normy DIN EN ISO 14644-1
CE | CE Podle směrnice 2014/35/EU
UL,CSA | UL/CSA
Styl 10492 a 21218, 1000 V, 80 °C
UL ověřeno | UL ověřeno
Číslo certifikátu B129699: "Kalkulačka životnosti kabelů chainflex 36 měsíců společnosti igus založená na 2 miliardách zkušebních cyklů ročně"
Zpomalovač hoření | Zpomalovač hoření
Podle IEC 60332-1-2, Kabelový plamen, VW-1, FT1, FT2/Horizontální plamen
DNV | DNV
Certifikát schválení typu TAE00003XC
NFPA | NFPA
Podle kapitoly 79.2018 NFPA 12-9
UKCA | UKCA
V souladu s platnými předpisy Spojeného království (stav k 08/2021)

Filtrování produktů

Skupina
Typ
Struktura kabelu
Materiál

Počet nalezených produktů: 12

Číslo zboží
Skladem
Množství
MJ
Shop
Jednotková
cena od
Struktura
kabelu
Typ Skupina Materiál Vnější Ø [kg/km] Měď [kg/km]

CF310.UL.100.01 Kabel Chainflex CF310.UL.100.01

0
m
166,65
(1x10)C
CF310.UL
Silový kabel jednožilový
TPE
8,50
146
121
  • >= 1 166,65

CF310.UL.1200.01 Kabel Chainflex CF310.UL.1200.01

10
m
1 180,41
(1x120)C
CF310.UL
Silový kabel jednožilový
TPE
22
1 378
1 270
  • >= 1 1 180,41

CF310.UL.1500.01 Kabel Chainflex CF310.UL.1500.01

0
m
1 426,59
(1x150)C
CF310.UL
Silový kabel jednožilový
TPE
24,50
1 700
1 592
  • >= 1 1 426,59

CF310.UL.160.01 Kabel Chainflex CF310.UL.160.01

0
m
204,60
(1x16)C
CF310.UL
Silový kabel jednožilový
TPE
10
223
184
  • >= 1 204,60

CF310.UL.1850.01 Kabel Chainflex CF310.UL.1850.01

0
m
1 765,17
(1x185)C
CF310.UL
Silový kabel jednožilový
TPE
27,50
2 189
2 066
  • >= 1 1 765,17

CF310.UL.250.01 Kabel Chainflex CF310.UL.250.01

0
m
318,78
(1x25)C
CF310.UL
Silový kabel jednožilový
TPE
12
329
280
  • >= 1 318,78

CF310.UL.350.01 Kabel Chainflex CF310.UL.350.01

0
m
392,04
(1x35)C
CF310.UL
Silový kabel jednožilový
TPE
13
444
395
  • >= 1 392,04

CF310.UL.40.01 Kabel Chainflex CF310.UL.40.01

0
m
140,25
(1x4,0)C
CF310.UL
Silový kabel jednožilový
TPE
6,50
77
57
  • >= 1 140,25

CF310.UL.500.01 Kabel Chainflex CF310.UL.500.01

0
m
528,00
(1x50)C
CF310.UL
Silový kabel jednožilový
TPE
15
587
536
  • >= 1 528,00

CF310.UL.60.01 Kabel Chainflex CF310.UL.60.01

0
m
157,08
(1x6,0)C
CF310.UL
Silový kabel jednožilový
TPE
7
101
80
  • >= 1 157,08

Uvedené ceny jsou bez DPH a platí pro množství, které je aktuálně skladem
