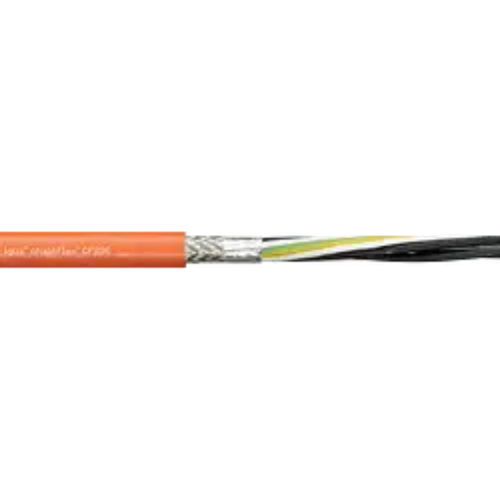

Silový kabel chainflex® CF896

Vnější plášť iguPUR
Odolný proti olejům

Stíněný
Oheň retardující

Typické oblasti použití CF896:

Pro flexibilní aplikace
Vliv olejů
Vnitřní a vnější použití bez přímého slunečního záření
Obzvláště pro samonosné aplikace
Obráběcí stroje/obráběcí jednotky, aplikace při nízkých teplotách

1. Směs extrudovaného iguPUR
2. Oplétané měděné stínění
3. Žíly se speciálně krátkou roztečí
4. Vodič odolný proti ohybu

Životnost kabelu CF896:

Garantovaná životnost (počet dvojzdvihů)	1 milion	3 milion	5 milion
Teplota od/do [°C]	R min. [Faktor x d]	R min. [Faktor x d]	R min. [Faktor x d]
-20 / -10	17.5	18.5	19.5
-10 / +70	15	16	17
+70 / +80	17.5	18.5	19.5

Technické údaje kabelu CF896

Dynamické informace
\| Min. poloměr ohybu, řetěz e-chain (součinitel)	15 x d
\| Min. poloměr ohybu, řetěz e-chain	315 mm
\| Min. poloměr ohybu, ohebný (faktor)	12 x d
\| Min. poloměr ohybu, ohebný	252 mm
\| Min. poloměr ohybu pevný (součinitel)	8 x d
\| Min. poloměr ohybu, pevný	168 mm
\| Teplotní řetěz e-chain®	-20°C až +80°C
\| Teplota, flexibilní	-5°C až +80°C (podle DIN EN 60811-504)
\| Teplota, pevná	-50°C až +80°C (podle DIN EN 50305)
\| v max. bez podpory (rychlost)	3 m/s
\| a max. (zrychlení)	20 m/s²
\| Délka pojezdu třídy	Samonosné až 10 m
\| Třídní torze	Žádné zkroucení
Konstrukce kabelů
\| Průvodčí	Vodič sestávající z holých měděných drátů (podle DIN EN 60228)
\| Izolace jádra	Mechanicky vysoce kvalitní, obzvláště nízkokapacitní TPE směs
\| Uvíznutí jádra	Jádra navíjená s optimalizovanou délkou stoupání
\| Celkový štít	Oplétání z pocínovaných měděných drátů. Pokrytí cca 60% optické
\| Vnější plášť	Směs iguPUR s nízkou adhezí přizpůsobená požadavkům energetických řetězů e-chain®
\| Barva vnějšího pláště	Pastelová oranžová (srovnatelná s RAL 2003)
Elektrické informace
\| Jmenovité napětí	600/1000V (podle DIN VDE 0298-3)
\| Zkušební napětí	4000V (podle DIN EN 50395)
Vlastnosti a schválení
\| Odolnost vůči UV záření	Středně
\| Odolnost proti olejům	Odolnost proti olejům (podle DIN EN 50363-10-2), třída 3
\| Bez silikonu	Bez silikonu, který může ovlivnit přilnavost barvy (podle PV 3.10.7 – stav 1992)
\| EAC	Číslo certifikátu RU C-DE. ME77. B.00302/19
\| DOSÁHNOUT	V souladu s nařízením (ES) č. 1907/2006 (REACH)
\| Bez olova	Podle směrnice 2011/65/EU (RoHS-II)
\| CE	Podle směrnice 2014/35/EU
\| UL/CSA	Styl 10492 a 20940, 1000 V, 80 °C
\| UL ověřeno	Číslo certifikátu B129699: "Kalkulačka životnosti kabelů chainflex 36 měsíců společnosti igus založená na 2 miliardách zkušebních cyklů ročně"
\| Zpomalovač hoření	Podle IEC 60332-1-2, Kabelový plamen, VW-1, FT1, FT2/Horizontální plamen
\| NFPA	Podle kapitoly 79.2018 NFPA 12-9
\| UKCA	V souladu s platnými předpisy Spojeného království (stav k 08/2021)

Filtrování produktů

Filtrování

Skupina

Silové kabely (6)

Typ

CF896 (6)

Struktura kabelu

(4G1,5)C (1)
(4G10)C (1)
(4G16)C (1)
(4G2,5)C (1)
(4G4,0)C (1)
(4G6,0)C (1)

Materiál

iguPUR (6)

Číslo zboží

Zrušit filtrování

Počet nalezených produktů: 6

Množství

354,75 Kč

(4G10)C

CF896

Silové kabely

iguPUR

18,50

653

458

>= 1 354,75 Kč

Množství

119,79 Kč

(4G1,5)C

CF896

Silové kabely

iguPUR

122

>= 1 119,79 Kč

Množství

520,41 Kč

(4G16)C

CF896

Silové kabely

iguPUR

835

709

>= 1 520,41 Kč

Množství

159,06 Kč

(4G2,5)C

CF896

Silové kabely

iguPUR

10,50

173

132

>= 1 159,06 Kč

Množství

196,35 Kč

(4G4,0)C

CF896

Silové kabely

iguPUR

257

204

>= 1 196,35 Kč

Množství

242,22 Kč

(4G6,0)C

CF896

Silové kabely

iguPUR

14,50

378

306

>= 1 242,22 Kč

Uvedené ceny jsou bez DPH a platí pro množství, které je aktuálně skladem
