Ovládací kabel CF890

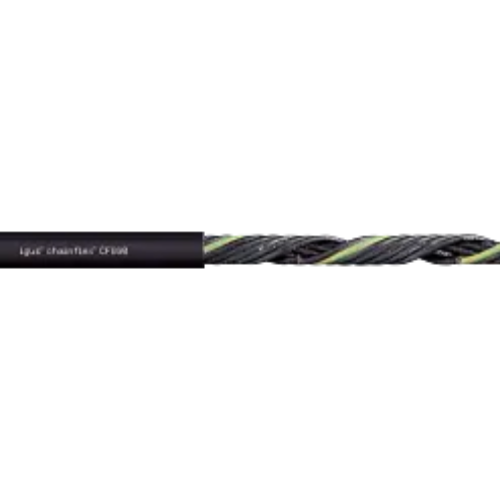

Ovládací kabel chainflex® CF890
- Vnější plášť iguPUR
- Oheň retardující
- Odolný proti olejům
Typické oblasti použití CF890:
- Pro flexibilní aplikace
- Vliv oleje
- Vnitřní a vnější použití bez přímého slunečního záření
- Obzvláště pro samonosné aplikace
- Obráběcí stroje/obráběcí jednotky, aplikace při nízkých teplotách
 |
|
Životnost kabelu CF890:
| Garantovaná životnost (počet dvojzdvihů) |
1 milionů | 3 milionů | 5 milionů |
|---|---|---|---|
| Teplota od/do [°C] |
R min. [Faktor x d] | R min. [Faktor x d] | R min. [Faktor x d] |
| -20 / -10 | 15 | 16 | 17 |
| -10 / +70 | 12.5 | 13.5 | 14.5 |
| +70 / +80 | 15 | 16 | 17 |
Technické údaje kabelu CF890
| Dynamické informace | |
 | Min. poloměr ohybu, řetěz e-chain (součinitel) |
12,5 x d |
| | Min. poloměr ohybu, řetěz e-chain |
81,25 mm |
| | Min. poloměr ohybu, ohebný (faktor) |
10 x d |
| | Min. poloměr ohybu, ohebný |
65 mm |
| | Min. poloměr ohybu, pevný (součinitel) |
7 x d |
| | Min. poloměr ohybu, pevný |
45,5 mm |
 | Teplotní řetěz e-chain® |
-20°C až +80°C |
| | Teplota, flexibilní |
-40 °C až +80 °C (podle DIN EN 60811-504) |
| | Teplota, pevná |
-50°C až +80°C (podle DIN EN 50305) |
 | v max. bez podpory (rychlost) |
3 m/s |
 | a max. (zrychlení) |
20 m/s2 |
 | Délka pojezdu třídy |
Samonosné až 10 |
 | Třídní torze |
Žádné zkroucení |

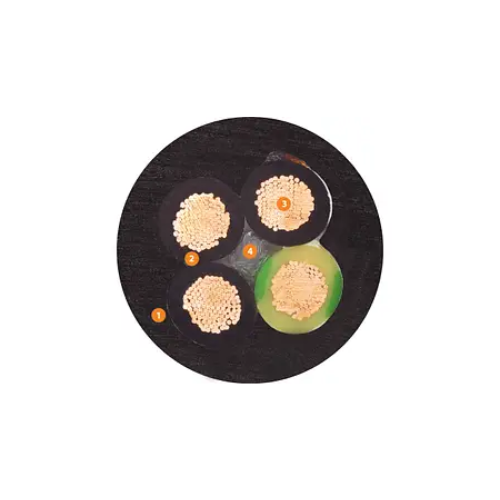

| Konstrukce kabelů | |
 | Průvodčí |
Vodič sestávající z holých měděných drátů (podle DIN EN 60228) |
 | Izolace jádra |
Mechanicky vysoce kvalitní směs TPE |
 | Uvíznutí jádra |
|
 | Vnější plášť |
|
| | Barva vnějšího pláště |
Jet černá (srovnatelná s RAL 9005) |
| Elektronické informace | |
 | Jmenovité napětí |
300/500V |
 | Zkušební napětí |
2000V (podle DIN EN 50395) |
| Vlastnosti a schválení | |
 | Odolnost vůči UV záření |
Středně |
 | Odolnost proti olejům |
Odolnost proti olejům (podle DIN EN 50363-10-2), třída 3 |
 | Bez silikonu |
Bez silikonu, který může ovlivnit přilnavost barvy (podle PV 3.10.7 - stav 1992) |
 | EAC |
Číslo certifikátu RU C-DE. ME77. B.00300/19 |
 | DOSÁHNOUT |
V souladu s nařízením (ES) č. 1907/2006 (REACH) |
 | Bez olova |
Podle směrnice 2011/65/EU (RoHS-II) |
 | CE |
Podle směrnice 2014/35/EU |
 | UL/CSA |
Styl 11323 a 20940, 600 V, 80°C |
 | UL ověřeno |
Číslo certifikátu B129699: "Kalkulačka životnosti kabelů chainflex 36 měsíců společenosti igus založená na 2 miliardách zkušebních cyklů ročně" |
 | Zpomalovač hoření |
Podle IEC 60332-1-2, Kabelový plamen, VW-1, FT1, FT2/Horizontální plamen |
 | UKCA |
V souladu s platným předpisy Spojeného království (stav k 08/2021 |
