Ovládací kabel CF2

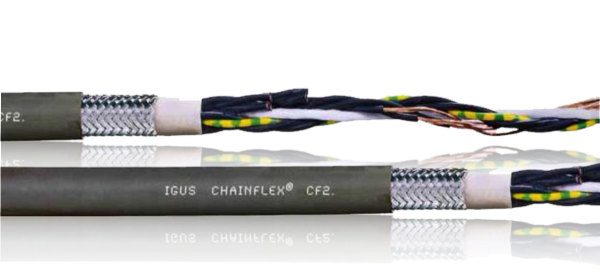

Ovládací kabel chainflex® CF2
|
|
Typické oblasti použití CF2:
- Pro aplikace s nejvyšším zatížením
- Téměř neomezená odolnost proti olejům
- Vnitřní i vnější aplikace
- Samonosné pojezdy a kluzné aplikace do délky pojezdu až 100 m
- Regálové zakládací a vyjímací jednotky pro high-bay sklady, obráběcí stroje/balicí stroje, pro rychlou manipulaci, halové jeřáby, sektor chladicích systémů
 |
|
Životnost kabelu CF2:
| Garantovaná životnost (počet dvojzdvihů) |
5 milionů | 7,5 milionu | 10 milionů |
|---|---|---|---|
| Teplota od/do [°C] |
R min. [Faktor x d] | R min. [Faktor x d] | R min. [Faktor x d] |
| -20 / -10 | 6.8 | 7.5 | 8.5 |
| -10 / +70 | 5 | 6.8 | 7.5 |
| +70 / +80 | 6.8 | 7.5 | 8.5 |
Technické údaje kabelu CF2
| Dynamické informace | |
 | Min. poloměr ohybu, řetěz e-chain (součinitel) |
5 x d |
| | Min. poloměr ohybu, řetěz e-chain |
72,5 mm |
| | Min. poloměr ohybu, ohebný (faktor) |
4 x d |
| | Min. poloměr ohybu, ohebný |
58 mm |
| | Min. poloměr ohybu, pevný (součinitel) |
3 x d |
| | Min. poloměr ohybu, pevný |
43,5 mm |
 | Teplotní řetěz e-chain® |
-20°C až +80°C |
| | Teplota, flexibilní |
-40°C až +80°C (podle DIN EN 60811-504) |
| | Teplota, pevná |
-50°C až +80°C (podle DIN EN 50305) |
 | v max. bez podpory (rychlost) |
10 m/s |
 | v max. klouzavost (rychlost) |
5 m/s |
 | a max. (zrychlení) |
80 m/s2 |
 | Délka pojezdu třídy |
Samonosné vzdálenoti a až 100 m pro kluzné aplikace |
 | Třídní torze |
Žádné zkroucení |
| Konstrukce kabelů | |
 | Průvodčí |
Splétaný vodič ve zvláště odolné verzi proti ohybu sestávající z holých měděných drátů (podle DIN EN 60228) |
 | Izolace jádra |
Mechanicky vysoce kvalitní směs TPE |
 | Uvíznutí jádra |
|
 | Vnitřní buňka |
|
 | Celkový štít |
|
 | Vnější plášť |
|
| | Barva vnějšího pláště |
Antracitově šedá (srovnatelná s RAL 7016) |
| Elektronické informace | |
 | Jmenovité napětí |
300/500V |
 | Zkušební napětí |
2000V (podle DIN EN 50395) |
| Vlastnosti a schválení | |
 | Odolnost vůči UV záření |
Vysoko |
 | Odolnost proti olejům |
Odolnost proti olejům (podle DIN EN 50363-10-2), třída 3 |
 | Bez silikonu |
Bez silikonu, který může ovlivnit přilnavost barvy (podle PV 3.10.7 - stav 1992) |
 | EAC |
Číslo certifikátu RU C-DE. ME77. B.00300/19 |
 | DOSÁHNOUT |
V souladu s nařízením (ES) č. 1907/2006 (REACH) |
 | Bez olova |
Podle směrnice 2011/65/EU (RoHS-II) |
 | Čisté prostory |
Podle ISO třídy 1. Materiál vnějšího pláště této řady vyhovuje CF77. UL.05.12.D - testováno IPA podle normy DIN EN ISO 14644-1 |
 | CE |
Podle směrnice 2014/35/EU |
 | UL/CSA |
Styl 10493 a 20317, 300 V, 80°C |
 | UL ověřeno |
Číslo certifikátu B129699: "Kalkulačka životnosti kabelů chainflex 36 měsíců společenosti igus založená na 2 miliardách zkušebních cyklů ročně" |
 | Zpomalovač hoření |
Podle IEC 60332-1-2, Kabelový plamen, VW-1, FT1, FT2/Horizontální plamen |
 | NFPA |
Podle kapitoly 79.2018 NFPA 12-9 |
 | Pobřežní |
Odolnost proti MUD dle NEK 606 - stav 2009 |
 | UKCA |
V souladu s platným předpisy Spojeného království (stav k 08/2021 |
