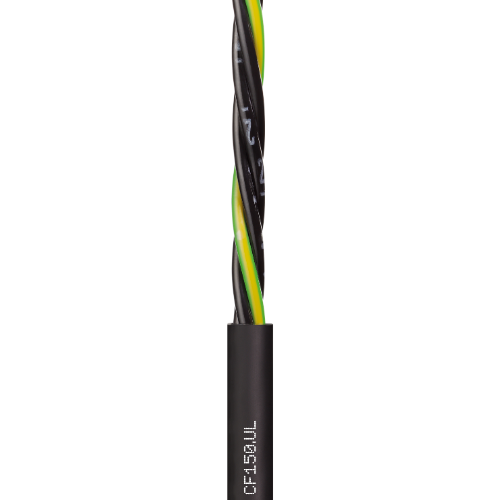

Ovládací kabel chainflex® CF150.UL

Vnější plášť z PVC
Oheň retardující

TC-ER
Odolný proti olejům

Typické oblasti použití CF150.UL:

Pro středně náročné aplikace, třída 4
Nepodporované pojezdy a do 50 m pro klouzavé aplikace, třída 4
Lehký vliv oleje, třída 2
Torzní síla ±90°, s délkou kabelu 1 m, třída 2
Přednostně vnitřní aplikace, ale i venkovní při teplotách > 5 °C
Skladovací a vyhledávací jednotky pro vysokoregálové sklady, obráběcí jednotky/balicí průmysl, rychlá manipulace, vnitřní jeřáby, pokládání kabelů na kabelové žlaby

Živortnost kabelu CF150.UL:

Garantovaná životnost (počet dvojzdvihů)	5 milionů		7,5 milionu		10 milionů
Délka pojezdu	< 10m	≥ 10m	< 10m	≥ 10m	< 10m	≥ 10m
Teplota od/do [°C]	R min. [Faktorxd]		R min. [Faktorxd]		R min. [Faktorxd]
+5 / +15	10	12.5	11	13.5	12	14.5
+15 / +60	7.5	10	8.5	11	9.5	12
+60 / +70	10	12.5	11	13.5	12	14.5

Technické údaje kabelu CF150.UL

Dynamické informace
\| Min. poloměr ohybu, řetěz e-chain (součinitel)	7,5 x d
\| Min. poloměr ohybu, řetěz e-chain	67,5 mm
\| Min. poloměr ohybu, ohebný (faktor)	6 x d
\| Min. poloměr ohybu, ohebný	54 mm
\| Min. poloměr ohybu, pevný (součinitel)	4 x d
\| Min. poloměr ohybu, pevný	36 mm
\| Teplotní řetěz e-chain®	+5°C až +70°C
\| Teplota, flexibilní	-5 °C až +70 °C (podle DIN EN 60811-504)
\| Teplota, pevná	-15°C až +70°C (podle DIN EN 50305)
\| v max. bez podpory (rychlost)	3 m/s
\| v max. klouzavost (rychlost)	2 m/s
\| a max. (zrychlení)	20 m/s2
\| Délka pojezdu třídy	Pojezdy až 50 m
\| Třídní torze	Torze ±90°, délka kabelu 1 m, třída 2

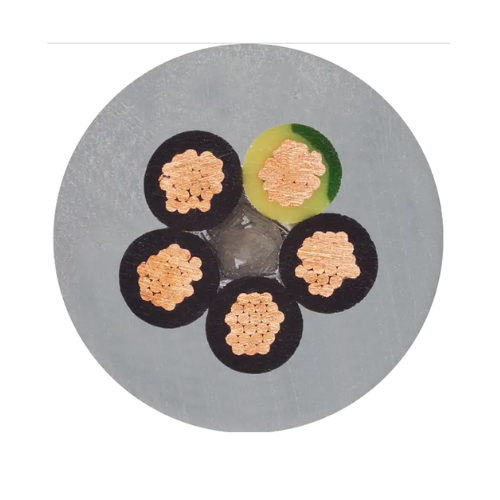

Konstrukce kabelů
\| Průvodčí	Jemně splétaný vodič sestávající z holých měděných drátů (podle DIN EN 60228)
\| Izolace jádra	Mechanicky vysoce kvalitní kombinace PVC/PA
\| Uvíznutí jádra	Jádra navinutá ve vrstvě s krátkou délkou stoupání
\| Vnější plášť	Nízkoadhezní, olejovzdorná směs z PVC, přizpůsobená požadavkům energetických řetězů® e-chain (podle DIN EN 50363-4-1)
\| Barva vnějšího pláště	Jet černá (srovnatelná s RAL 9005)
\| CFRIP®	Rychlejší odizolování kabelů: do vnějšího pláště je vylisován trhací proužek
Elektronické informace
\| Jmenovité napětí	TC-ER 600V, WTTC 1,000V, MTW 600V
\| Zkušební napětí	2000V (podle DIN EN 50395)
Vlastnosti a schválení
\| Odolnost vůči UV záření	Středně
\| Odolnost proti olejům	Odolné vůči olejům (podle DIN EN 50363-4-1), UL olej Res I, třída 3
\| Bez silikonu	Bez silikonu, který může ovlivnit přilnavost barvy (podle PV 3.10.7 - stav 1992)
\| DOSÁHNOUT	V souladu s nařízením (ES) č. 1907/2006 (REACH)
\| Bez olova	Podle směrnice 2011/65/EU (RoHS-II)
\| CE	Podle směrnice 2014/35/EU
\| UL/CSA	Styl 10493 a 20200, 300 V, 60°C
\| UL ověřeno	Číslo certifikátu B129699: "Kalkulačka životnosti kabelů chainflex 36 měsíců společenosti igus založená na 2 miliardách zkušebních cyklů ročně"
\| UL-Listed	TC-ER UL 1277, WTTC UL 2277, MTW UL W63
\| Zpomalovač hoření	Podle IEC 60332-1-2, Kabelový plamen, VW-1, FT1, FT2/Horizontální plamen, FT4
\| NFPA	Podle kapitoly 79.2018 NFPA 12-9
\| UKCA	V souladu s platným předpisy Spojeného království (stav k 08/2021
