| Dynamické informace |
|
 | Min. poloměr ohybu, řetěz e-chain (součinitel) |
3 x d
|
| | Min. poloměr ohybu, řetěz e-chain |
18 mm
|
| | Min. poloměr ohybu, ohebný (faktor) |
3 x d |
| Min. poloměr ohybu, pevný (součinitel)
|
3 x d
|
 | Teplota řetězu e-chain® |
-35°C až +90°C
|
| Teplota, flexibilní
|
-50°C až +90°C (podle DIN EN 60811-504)
|
| Teplota, pevná
|
-55°C až +90°C (podle DIN EN 50305)
|
 | v max. bez podpory (rychlost) |
10 m/s |
 | v max. klouzavost (rychlost)
|
6 m/s |
 | Délka pojezdu třídy |
Samonosné vzdálenosti a až 100 m pro kluzné aplikace |
 | Třídní torze
|
Žádné zkroucení |

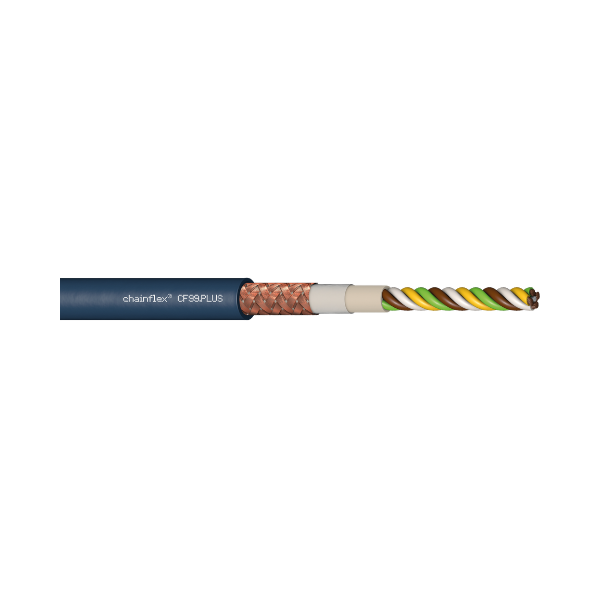

| Konstrukce kabelů |
|
 | Vodič |
Vodič sestávající z vysoce flexibilní speciální slitiny |
 | Izolace žil |
Mechanicky vysoce kvalitní směs TPE
|
 | Splétání žil |
Jádra navinutá ve vrstvě s obzvláště krátkou délkou rozteče
|
 | Barvy vodičů |
Barevné značení podle DIN 47100
|
 | Vnitřní plášť |
Směs TPE přizpůsobená požadavkům energetických řetězů e-chain®
|
 | Celkové stínění |
Extrémně odolné opletení ze slitinových drátů. Pokrytí cca 70% lineární, cca 90% optické
|
 | Vnější plášť
|
Vysoce flexibilní směs TPE s nízkou adhezí a extrémně odolná proti oděru, přizpůsobená požadavkům energetických řetězů e-chain®
|
| Barva vnějšího pláště
|
Ocelově modrá (srovnatelná s RAL 5011)
|
| Elektronické informace |
|
 | Jmenovité napětí |
300/300V |
 | Zkušební napětí
|
1500V
|
| Vlastnosti a schválení |
|
 | Odolnost vůči UV záření
|
Vysoko |
 | Odolnost proti olejům
|
Odolné proti olejům (podle DIN EN 60811-404), odolné vůči bioolejům (podle VDMA 24568 s Plantocut 8 S-MB testovaným DEA), třída 4
|
 | Bez silikonu
|
Bez silikonu, který může ovlivnit přilnavost barvy (podle PV 3.10.7 - stav 1992) |
 | Bez halogenů
|
Podle DIN EN 60754
|
 | Bez PTFE |
Typ těchto výrobků neobsahuje PTFE |
 | REACH |
V souladu s nařízením (ES) č. 1907/2006 (REACH)
|
 | Bez olova |
Podle směrnice 2011/65/EU (RoHS-II) |
 | Čisté prostory
|
Podle ISO třídy 1. Materiál vnějšího pláště této řady splňuje CF9.15.07 - testováno IPA podle normy DIN EN ISO 14644-1
|
 | Suché čisté prostory |
Testováno v "suché čisté prostory cleanroom" podle DIN EN ISO 14644-1 |
 | CE
|
Podle směrnice 2014/35/EU |
 | UL certifikace |
Číslo certifikátu V293650: "Dvouletá záruka igus na kabely chainflex a kalkulačka provozní životnosti na základě dvou miliard testovacích cyklů ročně"
|
