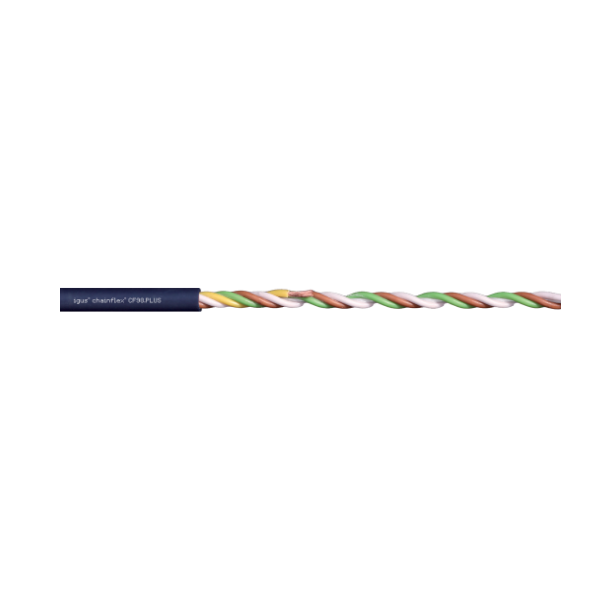

Ovládací kabel chainflex® CF98.PLUS
|
|
Typické oblasti použití CF98.PLUS:
- Pro maximální zatížení a obzvláště malé poloměry do 3 x d, třída 7
- Téměř neomezená odolnost proti olejům, včetně bio olejů, třída 4
- Kroutivý moment +/-90°, délka kabelu 1 m, třída 2
- Vnitřní a venkovní aplikace, odolné vůči UV záření
- Obzvláště pro krátké, velmi rychlé aplikace s malými poloměry ohybu a úzkým pracovním prostorem, třída 5
- Automatizační stroje Pick and place, automatické dveřní systémy, čisté prostory (Clean room), pro velmi rychlou manipulaci
 |
|
Životnost kabelu CF98:
| Garantovaná životnost (počet dvojzdvihů) |
5 milionů | 40 milionů | 100 milionů |
|---|---|---|---|
| Teplota od/do [°C] |
R min. [Faktor x d] | R min. [Faktor x d] | R min. [Faktor x d] |
| -35 / -25 | 4 | 6 | 7 |
| -25 / +80 | 3 | 5 | 6 |
| +80 / +90 | 4 | 6 | 7 |
Technické údaje kabelu CF98.PLUS
| Dynamické informace | |
 | Min. poloměr ohybu, řetěz e-chain (součinitel) |
3 x d |
| | Min. poloměr ohybu, řetěz e-chain |
13,5 mm |
| | Min. poloměr ohybu, ohebný (faktor) |
3 x d |
| | Min. poloměr ohybu, pevný (součinitel) |
3 x d |
 | Teplotní řetěz e-chain® |
-35°C až +90°C |
| | Teplota, flexibilní |
-50°C až +90°C (podle DIN EN 60811-504) |
| | Teplota, pevná |
-55°C až +90°C (podle DIN EN 50305) |
 | v max. bez podpory (rychlost) |
10 m/s |
| | v max. klouzavost (rychlost) |
6 m/s |
 | Délka pojezdu třídy |
Samonosné vzdálenosti a až 100 m pro kluzné aplikace |
 | Třídní torze |
Torze ±90°, délka kabelu 1 m, třída 2 |
| Konstrukce kabelů | |
 | Vodič |
Vodič sestávající z vysoce flexibilní speciální slitiny |
 | Izolace žil |
Mechanicky vysoce kvalitní směs TPE |
 | Splétání žil |
|
 | Barvy vodičů |
Barevné značení podle DIN 47100 |
 | Vnější plášť |
|
| | Barva vnějšího pláště |
Ocelově modrá (srovnatelná s RAL 5011) |
| Elektronické informace | |
 | Jmenovité napětí |
300/500V (dle DIN VDE 0298-3) |
 | Zkušební napětí |
1500V |
| Vlastnosti a schválení | |
 | Odolnost vůči UV záření |
Vysoko |
 | Odolnost proti olejům |
Odolné proti olejům (podle DIN EN 60811-404), odolné vůči bioolejům (podle VDMA 24568 s Plantocut 8 S-MB testovaným DEA), třída 4 |
 | Bez silikonu |
Bez silikonu, který může ovlivnit přilnavost barvy (podle PV 3.10.7 - stav 1992) |
 | Bez halogenů |
Podle DIN EN 60754 |
 | Bez PTFE |
Typ těchto výrobků neobsahuje PTFE |
 | CE |
Podle směrnice 2014/35/EU |
 | UL cerfitikace |
Č. certifikátu V293650: „Dvouletá záruka igus na kabely chainflex a kalkulačka provozní životnosti na základě dvou miliard testovacích cyklů ročně“ |
 | Suché čisté prostory |
Testováno v „suché čisté prostory cleanroom“ podle DIN EN ISO 14644-1 |
