Ovládací kabel CF881

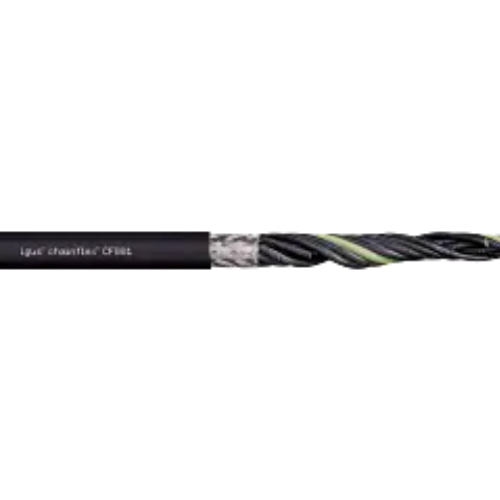

Ovládací kabel Chainflex® CF881

  • Stíněný
  • Vnější plášť z PVC
  • Oheň retardující

Typické oblasti použití CF881:

  • Pro flexibilní aplikace
  • Aplikace bez výskytu olejů
  • Preferované vnitřní aplikace
  • Obzvláště pro samonosné aplikace
  • Zpracování dřeva/kamene, balicí průmysl, zásobovací systémy, manipulace, regulační zařízení
Ovládací kabel CF881
  1. Vodič z jemných vinutých měděných drátů
  2. Jádrový prvek zaručující pevnost v tahu
  3. Opletená šňůra s vysokou pevností v tahu
  4. Zesílená, vytlačující směs

Životnost kabelu CF881:

Garantovaná životnost
(počet dvojzdvihů)
1 milion 3 milion 5 milion
Teplota od/do [°C]
R min. [Faktor xd] R min. [Faktor xd] R min. [Faktor xd]
+5 / +15 15 16 17
+15 / +60 12.5 13.5 14.5
+60 / +70 15 16 17


Technické údaje kabelu CF881

Dynamické informace
 | Min. poloměr ohybu, řetěz e-chain (součinitel) 12,5 x d
 | Min. poloměr ohybu, řetěz e-chain 162,5 mm
 | Min. poloměr ohybu, ohebný (faktor) 10 x d
 | Min. poloměr ohybu, ohebný 130 mm
 | Min. poloměr ohybu, pevný (součinitel)
7 x d
 | Min. poloměr ohybu, pevný
91 mm
 | Teplotní řetěz e-chain® +5°C až +70°C
 | Teplota, flexibilní
-5 °C až +70 °C (podle DIN EN 60811-504)
 | Teplota, pevná
-15°C až +70°C (podle DIN EN 50305)
 | v max. bez podpory (rychlost) 3 m/s
 | a max. (zrychlení) 20 m/s2
 | Délka pojezdu třídy Samonosné až 10 m
Torze | Třídní torze
Žádné zkroucení
Konstrukce kabelů
Průvodčí | Průvodčí Vodič sestávající z holých měděných drátů (podle DIN EN 60228)
izolace jádra | Izolace jádra Mechanicky vysoce kvalitní směs TPE
uvíznutí jádra | Uvíznutí jádra

Jádra navíjená s optimalizovanou délkou stoupání

Celkový štít |  Celkový štít

Oplétání z pocínovaných měděných drátů. Pokrytí cca 60% optické

vnější plášt | Vnější plášť

Směs PVC s nízkým adhezí přizpůsobená požadavkům energetických řetězů® e-chain

barva vnějšího pláště | Barva vnějšího pláště
Jet černá (srovnatelná s RAL 9005)
Elektronické informace
jmenovité napětí | Jmenovité napětí 300/500V
 | Zkušební napětí
2000V (podle DIN EN 50395)
Vlastnosti a schválení
UV | Odolnost vůči UV záření
Žádný
Bez silikonu | Bez silikonu
Bez silikonu, který může ovlivnit přilnavost barvy (podle PV 3.10.7 - stav 1992)
EAC | EAC
Číslo certifikátu RU C-DE. ME77. B.00300/19
REACH | DOSÁHNOUT
V souladu s nařízením (ES) č. 1907/2006 (REACH)
 | Bez olova
Podle směrnice 2011/65/EU (RoHS-II)
 | CE
Podle směrnice 2014/35/EU
 | UL/CSA
Styl 10493 a 2464, 300 V, 80°C
UL ověřeno | UL ověřeno
Číslo certifikátu B129699: "Kalkulačka životnosti kabelů chainflex 36 měsíců společenosti igus založená na 2 miliardách zkušebních cyklů ročně"
 | Zpomalovač hoření
Podle IEC 60332-1-2, Kabelový plamen, VW-1, FT1, FT2/Horizontální plamen
NFPA | NFPA
Podle kapitoly 79.2018 NFPA 12-9
UKCA | UKCA
V souladu s platným předpisy Spojeného království (stav k 08/2021

Filtrování produktů

Skupina
Typ
Struktura kabelu
Materiál

Počet nalezených produktů: 35

Číslo zboží
Skladem
Množství
MJ
Shop
Jednotková
cena od
Typ Skupina Materiál Vnější Ø [kg/km] Měď [kg/km] Struktura
kabelu

CF881.05.03 Kabel ChainflexM CF881.05.03

0
m
33,99
CF881
Kabely pro vysoké napětí
PVC
6
47
28
(3G0,5)C
  • >= 1 33,99

CF881.05.04 Kabel ChainflexM CF881.05.04

0
m
42,24
CF881
Kabely pro vysoké napětí
PVC
6,50
54
35
(4G0,5)C
  • >= 1 42,24

CF881.05.05 Kabel ChainflexM CF881.05.05

0
m
46,86
CF881
Kabely pro vysoké napětí
PVC
7
65
41
(5G0,5)C
  • >= 1 46,86

CF881.05.07 Kabel ChainflexM CF881.05.07

0
m
71,94
CF881
Kabely pro vysoké napětí
PVC
8
75
59
(7G0,5)C
  • >= 1 71,94

CF881.05.12 Kabel ChainflexM CF881.05.12

0
m
99,99
CF881
Kabely pro vysoké napětí
PVC
9
125
91
(12G0,5)C
  • >= 1 99,99

CF881.05.18 Kabel ChainflexM CF881.05.18

0
m
143,22
CF881
Kabely pro vysoké napětí
PVC
11
177
136
(18G0,5)C
  • >= 1 143,22

CF881.05.25 Kabel ChainflexM CF881.05.25

0
m
201,96
CF881
Kabely pro vysoké napětí
PVC
13
243
210
(25G0,5)C
  • >= 1 201,96

CF881.07.02 Kabel ChainflexM CF881.07.02

20
m
35,31
CF881
Kabely pro vysoké napětí
PVC
6,50
50
30
(2x0,75)C
  • >= 1 35,31

CF881.07.03 Kabel ChainflexM CF881.07.03

0
m
47,19
CF881
Kabely pro vysoké napětí
PVC
7
66
37
(3G0,75)C
  • >= 1 47,19

CF881.07.04 Kabel ChainflexM CF881.07.04

318
m
52,14
CF881
Kabely pro vysoké napětí
PVC
7,50
72
46
(4G0,75)C
  • >= 1 52,14

Uvedené ceny jsou bez DPH a platí pro množství, které je aktuálně skladem
