Série 3838 / 3938 / R7838

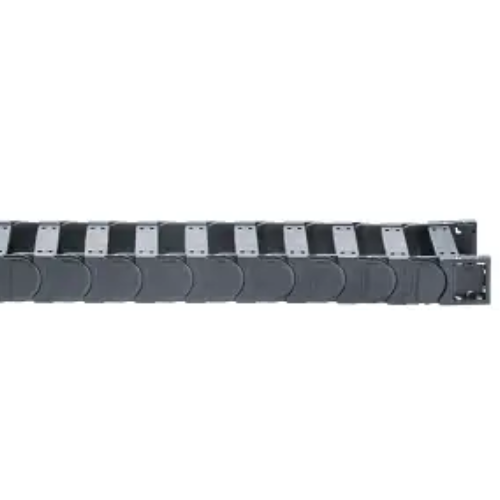

energetický řetěz série 3838_3938_R7838
POPTAT / ODESLAT DOTAZ
Ke stažení

Energetické řetězy e-chain® série 3838/3938

Energetická trubice e-tube série R7838
  1. Vysoká stabilita při boční montáži díky jazýčku a drážce
  2. Vysoká torzní stabilita
  3. Lze kombinovat uzavřené a otevřené varianty
  4. Kryty otevírané vycvaknutím - R7838
  5. Více možností vnitřního dělení
  6. Příčky jsou odstranitelné na obou stranách
  7. Bočný kluzný povrch pro boční provoz
  8. Široké příčky
  9. Koncovka KMA s možností "celkového" upevnění
  10. K dispozici koncovky s integrovatelným otočným nebo tuhým odlehčením tahu
  11. Alternativně k dispozici se zpětným / oboustranným poloměrem ohybu RBR!
  12. Pro 3838 a R7838: k dispozici články s rolnami
Certifikáty a normy: RoHS 2 2011_65_EU REACH
3838 / 3938 R7838

Vnitřní šířky Bi: 50 až 400 mm
Poloměry ohybu R: 75 až 350 mm
Rozteč: 67 mm na článek = 15 článků / m

 Vnitřní šířky Bi: 50 až 300 mm
Poloměry ohybu R: 125 až 350 mm
Rozteč: 67 mm na článek = 15 článků / m


Samonosný pojezd
Závislost samonosné pojezdy na dodatečném zatížení
Osa X: samonosný pojezd v m: FLB/FLG
Osa Y: Dodatečné zatížení v kg/m
Menší měřítko: délka pojezdu S v m
FLB = Bez podpory s přípustným průhybem
FLG = Bez podpory s přímým horním chodem


A1 = Pohyblivý konec
A2 = Pevný konec
Rozteč: 56 mm
Články na m: 18
Pojezd: S

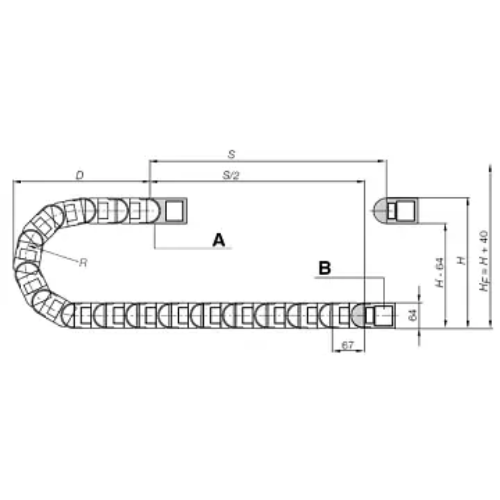

Délka řetězu = S/2 + K
Samonosné aplikace
R
 075 100
 115
 125
 150
 170
 200
 215
 250
 300
 350
H 215
 265
 295
 315
 365
 405
 465
 495
 565
 665
 765
D 174
 199
 214
 224
 249
 269
 299
 314
 349
 399
 449
K 370
 450
 500
 530
 610
 670
 765
 810
 920 1080
 1235
Kdy použít sérii 3838 / 3938: Kdy zvolit jiný systém než 3838 / 3938:
  • Pro vysoké torzní zatížení
  • Pro boční montáž s velkou samonosnou délkou
  • Pro permanentně extrémně vlhké prostředí
  • Je-li požadován tichý provoz
    » místo 3838 série E4.42 a místo 3938 série H4.42
Kdy použít sérii R7838: Kdy zvolit jiný systém než R7838:
  • Pro vysoké torzní zatížení
  • Pro boční montáž s velkou samonosnou délkou
  • Pro permanentně extrémně vlhké prostředí
Koncovky

Koncovka, KMA "otočná"


Koncovka, KMA "pojistná"

Koncovka, "ocelová"
  • C-profil, volitelný
  • Korozivzdorné
  • Univerzální montáž
  • Pro krátké a dlouhé pojezdy
  • Pro omezené montážní prostory
  • C-profil, volitelný
  • Univerzální montáž
  • Korozivzdorné
  • Pro extrémní zrychlení
  • Pro závěsné a stojaté aplikace
  • Pro pojistná spojení
  • Jeden díl pro všechny šířky řetězu
  • Elektricky vodivá

Rozměrová řada

Rozměrová řada pro 3838 / 3938 / R7838
Obj. číslo Bi [mm] Ba [mm]
3838/3938/7838.05.R.0 50 77
3838/3938.06.R.0 68 95
3838/3938/7838.07.R.0 75 102
3838/3938.087.R.0 87 115
3838/3938/7838.10.R.0 100 127
3838/3938/7838.11.R.0 108 135
3838/3938.112.R.0 112 140
3838/3938/7838.12.R.0 125 152
3838/3938.137.R.0 137 165
3838/3938/7838.15.R.0 150 177
3838/3938.162.R.0 162 190
3838/3938/7838.17.R.0 168 195
3838/3938.18.R.0 175 202
3838/3938.187.R.0 187 215
3838/3938/7838.20.R.0 200 227
3838/3938.212.R.0 212 240
3838/3938.23.R.0 225 252
3838/3938.237.R.0 237 265
3838/3938/7838.25.R.0 250 277
3838/3938.262.R.0 262 290
3838/3938.28.R.0 275 302
3838/3938.29.R.0 287 315
3838/3938/7838.30.R.0 300 327
3838/3938.312.R.0 312 340
3838/3938.325.R.0 325 352
3838/3938.337.R.0

337

 365
3838/3938.350.R.0 350 377
3838/3938.362.R.0 362 390
3838/3938.375.R.0 375 402
3838/3938.387.R.0 387 415
3838/3938.400.R.0 400 427
