Série 2828 / 2928 / R7728

Ke stažení

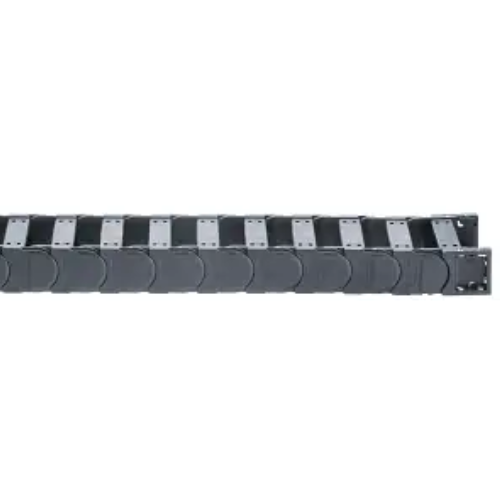

Energetické řetězy e-chain® série 2828/2928

1. KMA - koncovky

2. Koncovky, pojistná nebo otočná forma

3. R7728: Výkyvné a demontovatelné víko

4. R7728: Demontovatelná spodní víka

5. Lze kombinovat trubici a řetěz

6. Lze integrovat odlehčení

7. 2828/2928: Demontovatelné příčky

8. pro 2828 a R7728: k dispozici články s rolnami

Certifikáty a normy:

2828 / 2928	R7728

Vnitřní šířky Bi: 50 až 400 mm Poloměry ohybu R: 63 až 300 mm Rozteč: 56 mm na článek = 18 článků / m	Vnitřní šířky Bi: 50 až 300 mm Poloměry ohybu R: 100 až 300 mm Rozteč: 56 mm na článek = 18 článků / m
	Samonosné pojezdy Závislost samonosné pojezdy na dodatečném zatížení Osa X: samonosné pojezdy v m: FLB/FLG Osa Y: Dodatečné zatížení v kg/m Menší měřítko: délka pojezdu S v m FLB = Bez podpory s přípustným průhybem FLG = Bez podpory s přímým horním chodem

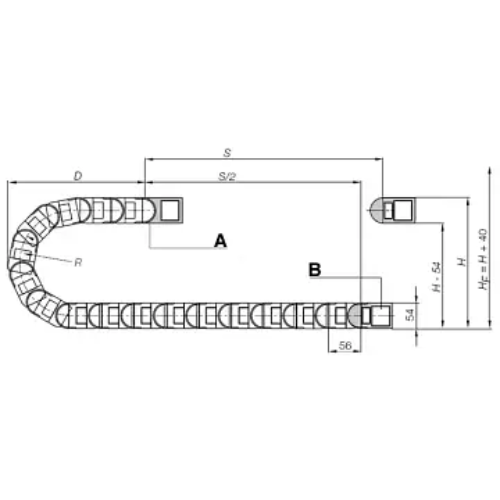

	A1 = Pohyblivý konec A2 = Pevný konec Rozteč: 56 mm Články na m: 18 Pojezd: S Délka řetězu = S/2 + K

Kdy použít sérii R7728:	Kdy zvolit jiný systém než R7728:
Vyskytují-li se vysoká zatížení krouticími nebo smykovými silami Boční montáž s velkou nepodepřenou délkou Během dlouhodobého provozu ve vysoce vlhkých podmínkách	Je-li požadován tichý provoz » sérii R4.32

Kdy použít sérii 2828 / 2928:	Kdy zvolit jiný systém než 2828 / 2928:
Vyskytují-li se vysoká zatížení krouticími nebo smykovými silami Boční montáž s velkou nepodepřenou délkou Během dlouhodobého provozu ve vysoce vlhkých podmínkách	Je-li požadován tichý provoz » místo 2828 série E4.32 a místo 2928 série H4.32

Koncovky
Koncovka, KMA "otočná"	Koncovka, KMA "pojistná"	Koncovka, "ocelová"

C-profil, volitelný Korozivzdorné Univerzální montáž Pro krátké a dlouhé pojezdy Pro omezené montážní prostory	C-profil, volitelný Univerzální montáž Korozivzdorné Pro extrémní zrychlení Pro závěsné a stojaté aplikace Pro pojistná spojení	Jeden díl pro všechny šířky řetězu Elektricky vodivé
