Série 5050 / 5150 / R9850

Energetické řetězy e-chain® série 5050/5150

Energetická trubice e-tube série R9850

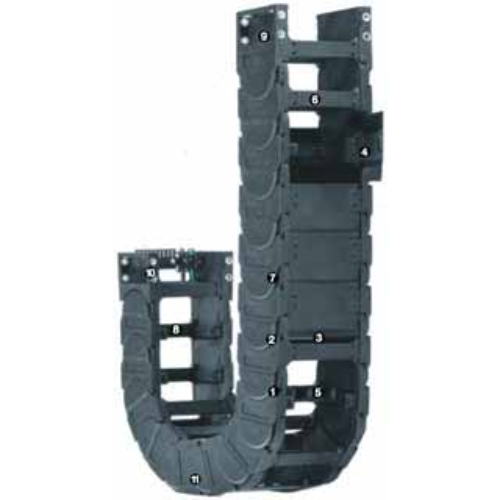

  1. Vysoká stabilita při "boční montáži" díky jazýčku a drážce
  2. Vysoká torzní stabilita
  3. Lze kombinovat uzavřené a otevřené varianty
  4. Kryty otevírané vycvaknutím - R9850
  5. Více možností vnitřního dělení
  6. Příčky jsou odstranitelné na obou stranách
  7. Bočný kluzný povrch pro boční provoz
  8. Široké příčky
  9. Koncovka KMA s možností "celkového" upevnění
  10. K dispozici koncovky s integrovatelným otočným nebo tuhým odlehčením tahu
  11. Alternativně k dispozici se zpětným / oboustranným poloměrem ohybu RBR!
  12. pro 5050 a R9850: k dispozici články s rolnami
Certifikáty a normy: RoHS 2 2011_65_EU REACH
5050 / 5150 R9850

Vnitřní šířky Bi: 50 až 600 mm
Poloměry ohybu R: 150 až 1000 mm
Rozteč: 91 mm na článek = 11 článků / m

Vnitřní šířky Bi: 75 až 462 mm
Poloměry ohybu R: 200 až 1000 mm
Rozteč: 91 mm na článek = 11 článků / m

Samonosné pojezdy
Závislost samonosné pojezdy na dodatečném zatížení.
Osa X: samonosný pojezd v m: FLB/FLG
Osa Y: Dodatečné zatížení v kg/m
Menší měřítko: délka pojezdu S v m
FLB = Bez podpory s přípustným průhybem
FLG = Bez podpory s přímým horním chodem


A1 = Pohyblivý konec
A2 = Pevný konec

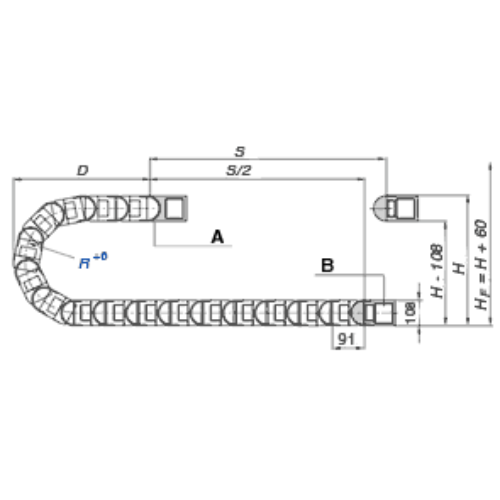

Rozteč: 91 mm
Články na m: 11
Pojezd: S
Délka řetězu = S/2 + K
Samonosné aplikace
R 150* 200 250 300 350 400 500 550 600 650 1000
H 408 508 608 708 808 908 1108 1208 1308 1408 2108
D 295 345 395 445 495 545 645 695 745 795 1145
K 655 815 970 1125 1285 1440 1755 1910 2070 2225 3255
 Kdy použít sérii 5050 / 5150: Kdy zvolit jiný systém než 5050 / 5150:
  • Pro vysoké torzní zatížení
  • Pro boční montáž s velkou samonosnou délkou
  • Pro velmi prašné a/nebo vlhké prostředí
  • Když je vyžadován dlouhý pojezd nebo velmi vysoká dodatečná zatížení
    » série 5050HD
  • Když je požadováno jednodušší a levnější řešení
    » místo 5050 série 15050 a místo 5150 série 15150
Kdy použít sérii R9850: Kdy zvolit jiný systém než R9850:
  • Pro vysoké torzní zatížení
  • Pro boční montáž s velkou samonosnou délkou
  • Pro velmi prašné a/nebo vlhké prostředí
  • Když je vyžadován dlouhý pojezd nebo velmi vysoká dodatečná zatížení
    » série 9850HD
  • Když je požadováno jednodušší a levnější řešení
    » sérié R19850
Koncovky

Koncovka, KMA "otočná"


Koncovka, KMA "pojistná"


Koncovka, "ocelová"

  • C-profil, volitelný
  • Korozivzdorné
  • Univerzální montáž
  • Pro krátké a dlouhé pojezdy
  • Pro omezené montážní prostory
  • C-profil, volitelný
  • Univerzální montáž
  • Korozivzdorné
  • Pro extrémní zrychlení
  • Pro závěsné a stojaté aplikace
  • Jeden díl pro všechny šířky řetězu
  • Elektricky vodivé

Rozměrová řada

Rozměrová řada pro 5050 / 5150 / R9850

Obj. číslo Bi [mm] Ba [mm]
5050/5150.05.R.0 50 100
5050/5150.06.R.0 65 115
5050/5150/9850.07.R.0 75 125
5050/5150.08.R.0 87 137
5050/5150/9850.10.R.0 100 150
5050/5150.11.R.0 112 163
5050/5150/9850.12.R.0 125 175
5050/5150.13.R.0 137 188
5050/5150/9850.15.R.0 150 200
5050/5150.16.R.0 162 213
5050/5150.17.R.0 175 225
5050/5150.18.R.0 187 238
5050/5150/9850.20.R.0 200 250
5050/5150.21.R.0 212 263
5050/5150.22.R.0 225 275
5050/5150.23.R.0 237 288
5050/5150/9850.25.R.0 250

300

5050/5150.26.R.0 262 313
5050/5150/9850.27.R.0 275 325
5050/5150.28.R.0 287 338
5050/5150/9850.30.R.0 300 350
5050/5150.31.R.0 312 363
5050/5150.32.R.0 325 375
5050/5150.33.R.0 337 388
5050/5150/9850.35.R.0 350 400
5050/5150.36.R.0 362 413
5050/5150.37.R.0 375 425
5050/5150.38.R.0 387 438
5050/5150/9850.40.R.0 400 450
5050/5150.41.R.0 412 463
5050/5150.42.R.0 425 475
5050/5150.43.R.0 437 488
5050/5150.45.R.0 450 500
5050/5150/9850.46.R.0 462 513
5050/5150.47.R.0 475 525
5050/5150.48.R.0 487 538
5050/5150.50.R.0 500 550
5050/5150.51.R.0 512 563
5050/5150.52.R.0 525 575
5050/5150.53.R.0 537 588
5050/5150.55.R.0 550 600
5050/5150.60.R.0 600 650
