energetický řetěz série 4040_4140_R8840
POPTAT / ODESLAT DOTAZ
Ke stažení

Energetické řetězy e-chain® série 4040/4140

Energetická trubice e-tube série R8840

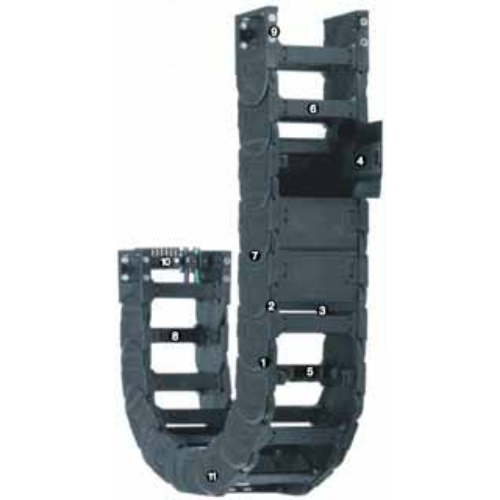

  1. Vysoká stabilita při "boční montáži" díky jazýčku a drážce
  2. Vysoká torzní stabilita
  3. Lze kombinovat uzavřené a otevřené varianty
  4. Kryty otevírané vycvaknutím - R8840
  5. Více možností vnitřního dělení
  6. Příčky jsou odstranitelné na obou stranách
  7. Bočný kluzný povrch pro boční provoz
  8. Široké příčky
  9. Koncovka KMA s možností "celkového" upevnění
  10. K dispozici koncovky s integrovatelným otočným nebo tuhým odlehčením tahu
  11. Alternativně k dispozici se zpětným / oboustranným poloměrem ohybu RBR!
  12. Pro 4040 a R8840: k dispozici články s rolnami
Certifikáty a normy: RoHS 2 2011_65_EU REACH
4040 / 4140 R8840

Vnitřní šířky Bi: 50 až 600 mm
Poloměry ohybu R: 135 až 500 mm
Rozteč: 91 mm na článek = 11 článků / m

 Vnitřní šířky Bi: 75 až 462 mm
Poloměry ohybu R: 200 až 500 mm
Rozteč: 91 mm na článek = 11 článků / m

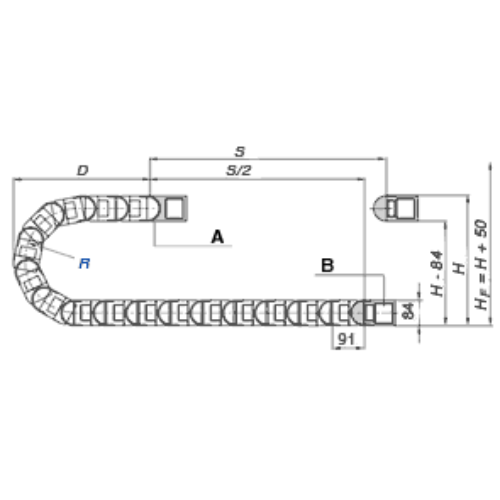

Samonosný pojezd
Závislost samonosný pojezd na dodatečném zatížení.
Osa X: samonosné pojezdy v m: FLB/FLG
Osa Y: Dodatečné zatížení v kg/m
Menší měřítko: délka pojezdu S v m
FLB = Bez podpory s přípustným průhybem
FLG = Bez podpory s přímým horním chodem


A1 = Pohyblivý konec
A2 = Pevný konec
Rozteč: 91 mm
Články na m: 11
Pojezd: S
Délka řetězu = S/2 + K
Samonosné aplikace
R 135 150 175 200 240 250 300 350 400 500
H 360 385 435 485 565 585 685 785 885 1085
D 270 285 310 335 375 385 435 485 535 635
K 650 750 825 900 1020 1050 1225 1340 1450 1775
Kdy použít sérii 4040 / 4140: Kdy zvolit jiný systém než 4040 / 4140:
  • Vyskytují-li se vysoká torzní zatížení
  • Boční montáž s velkou nepodepřenou délkou
  • Během dlouhodobého provozu ve vysoce vlhkých podmínkách
  • Je-li požadován tichý provoz
    » série E4.56 místo 4040 a série H4.56 místo 4140
  • Je-li požadováno jednodušší a levnější řešení
    » série 14040
  • Když je vyžadován dlouhý pojezd nebo velmi vysoká pevnost zatížení
    » série 4040HD
Kdy použít sérii R8840: Kdy zvolit jiný systém než R8840:
  • Vyskytují-li se vysoká zatížení krouticími nebo smykovými silami
  • Boční montáž s velkou nepodepřenou délkou
  • Během dlouhodobého provozu ve vysoce vlhkých podmínkách
  • Je-li požadován tichý provoz
    » série R4.56
  • Je-li požadováno jednodušší a levnější řešení
    » série R18840
  • Když je vyžadován dlouhý pojezd nebo velmi vysoká pevnost zatížení
    » série 4040HD
Koncovky

Koncovka, KMA "otočná"


Koncovka, KMA "pojistná"


Koncovka, "ocelová"
  • C-profil, volitelný
  • Korozivzdorné
  • Univerzální montáž
  • Pro krátké a dlouhé pojezdy
  • Pro omezené montážní prostory
  • C-profil, volitelný
  • Univerzální montáž
  • Korozivzdorné
  • Pro extrémní zrychlení
  • Pro závěsné a stojaté aplikace
  • Pro pojistná spojení
  • Jeden díl pro všechny šířky řetězu
  • Elektricky vodivé

Rozměrová řada


Rozměrová řada pro 4040 / 4140 / R8840
Obj. číslo Bi [mm] Ba [mm]
4040/4140.05.R.0 50 86
4040/4140.06.R.0 65 101
4040/4140/8840.07.R.0 75 111
4040/4140.08.R.0 87 123
4040/4140/8840.10.R.0 100 136
4040/4140.11.R.0 112 149
4040/4140/8840.12.R.0 125 161
4040/4140.13.R.0 137 174
4040/4140/8840.15.R.0 150 186
4040/4140.16.R.0 162 199
4040/4140.17.R.0 175 211
4040/4140.18.R.0 187 224
4040/4140/8840.20.R.0 200 236
4040/4140.21.R.0 212 249
4040/4140.22.R.0 225 261
4040/4140.23.R.0 237 274
4040/4140/8840.25.R.0 250 286
4040/4140.26.R.0 262 299
4040/4140/8840.27.R.0 275 311
4040/4140.28.R.0 287 324
4040/4140/8840.30.R.0 300 336
4040/4140.31.R.0 312 349
4040/4140.32.R.0 325 361
4040/4140.33.R.0 337 374
4040/4140/8840.35.R.0 350 386
4040/4140.36.R.0 362 399
4040/4140.37.R.0 375 411
4040/4140.38.R.0 387 424
4040/4140/8840.40.R.0 400 436
4040/4140.41.R.0 412 449
4040/4140.42.R.0 425 461
4040/4140.43.R.0 437 474
4040/4140.45.R.0 450 486
4040/4140/8840.46.R.0 462 499
4040/4140.47.R.0 475 511
4040/4140.48.R.0 487 524
4040/4140.50.R.0 500 536
4040/4140.51.R.0 512 549
4040/4140.52.R.0 525 561
4040/4140.53.R.0 537 574
4040/4140.55.R.0 550 586
4040/4140.60.R.0 600 636
