Série E4Q.44/H4Q.44

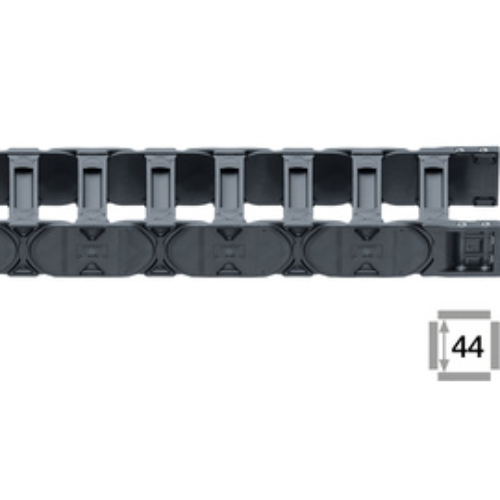

energetický řetěz série E4Q.44_H4Q.44
POPTAT / ODESLAT DOTAZ
Ke stažení

Energetické řetězy e-chain®
série E4Q.44/H4Q.44

  • O 40 % rychlejší plnění: přepážka pro otevírání a zavírání bez použití nářadí
  • Dělicí příčky (separátory): pevně připojené k energetickému řetězu
  • O 10 % nižší hmotnost: prohlubně v materiálu pro optimalizaci hmotnosti a pevnosti
  • Větší pevnost: vertikálně a horizontálně umístěné zarážky pro lepší stabilitu
  • O 17 dB nižší hlučnost: volitelné odhlučnění lze kdykoli dodatečně namontovat

Certifikáty a normy: RoHS 2 2011_65_EU REACH

série E4Q.44_H4Q.44 Vnitřní šířky Bi: 75 až 350 mm
Poloměry ohybu R: 75 až 350 mm
Rozteč: 67 mm na článek = 15 článků / m
E4Q.44_H4Q.44 diagram

Samonosné pojezdy
Samonosné pojezdy závisí na hmotnosti
Osa X: samonosná délka v m Osa FLB/FLG
Osa Y: hmotnost náplně v kg/m
Dolní stupnice: pojezd S v m
FLB = bez podpěry s přípustným průvěsem
FLG = bez podepření s přímou horní větví

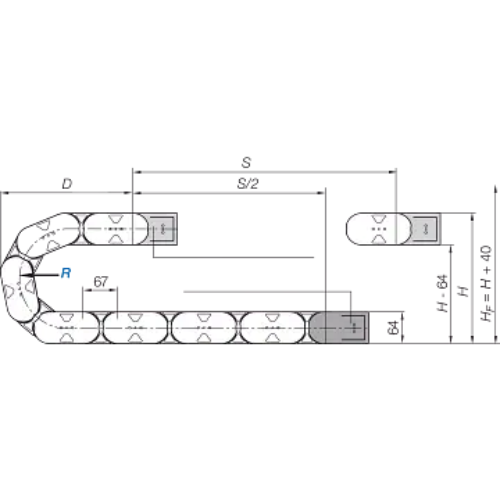

série E4Q.44_H4Q.44 výkres A = pohyblivý konec
B = pevný konec
Rozteč: 56 mm
Počet článků na m: 15
Pojezd: S
LK = S/2 + K K
R 075 100 115 125 150 160 175 200 250 300 350
H 214 264 294 314 364 384 414 464 564 664 764
D 208 233 248 258 283 293 308 333 383 433 483
K 370 450 500 530 610 640 685 765 920 1080 1235
Kdy použít: Kdy zvolit jiný:
  • Když je vyžadován robustní energetický řetěz s vnitřní výškou 44 mm
  • Potřebujete energetický řetěz, který lze snadno a bez použití nářadí nainstalovat
  • Pokud chcete inovativní, bionický design
  • Pro samonosné délky až do 4,5 m a plnicí hmotnosti až do 40 kg/m
  • Pro délky pojezdu až 300 m
  • Vhodné také pro boční, stojící a závěsné aplikace
  • Pokud je vyžadována plně uzavřená trubka e-tube s podobnou pevností a velikostí
    » série R4.42
  • Kdy musí řetěz e-chain® splňovat normu ISO třídy 1 pro čisté prostory
    » série E61.40
  • Pokud je požadován lehký, cenově výhodný řetěz e-chain®/e-tube s vyšší dynamikou
    » série E4.48L
🔑 Objednací klíč E4Q.44 🔑 Objednací klíč H4Q.44

H4Q.44.075.075.0

H4Q.44.075.100.0

H4Q.44.075.115.0

H4Q.44.075.125.0

H4Q.44.075.150.0

H4Q.44.075.160.0

H4Q.44.075.175.0

H4Q.44.075.200.0

H4Q.44.075.250.0

H4Q.44.075.300.0

H4Q.44.075.350.0

H4Q.44.087.075.0

H4Q.44.087.100.0

H4Q.44.087.115.0

H4Q.44.087.125.0

H4Q.44.087.150.0

H4Q.44.087.160.0

H4Q.44.087.175.0

H4Q.44.087.200.0

H4Q.44.087.250.0

H4Q.44.087.300.0

H4Q.44.087.350.0

H4Q.44.100.075.0

H4Q.44.100.100.0

H4Q.44.100.115.0

H4Q.44.100.125.0

H4Q.44.100.150.0

H4Q.44.100.160.0

H4Q.44.100.175.0

H4Q.44.100.200.0

H4Q.44.100.250.0

H4Q.44.100.300.0

H4Q.44.100.350.0

H4Q.44.108.075.0

H4Q.44.108.100.0

H4Q.44.108.115.0

H4Q.44.108.125.0

H4Q.44.108.150.0

H4Q.44.108.160.0

H4Q.44.108.175.0

H4Q.44.108.200.0

H4Q.44.108.250.0

H4Q.44.108.300.0

H4Q.44.108.350.0

H4Q.44.112.075.0

H4Q.44.112.100.0

H4Q.44.112.115.0

H4Q.44.112.125.0

H4Q.44.112.150.0

H4Q.44.112.160.0

H4Q.44.112.175.0

H4Q.44.112.200.0

H4Q.44.112.250.0

H4Q.44.112.300.0

H4Q.44.112.350.0

H4Q.44.125.075.0

H4Q.44.125.100.0

H4Q.44.125.115.0

H4Q.44.125.125.0

H4Q.44.125.150.0

H4Q.44.125.160.0

H4Q.44.125.175.0

H4Q.44.125.200.0

H4Q.44.125.250.0

H4Q.44.125.300.0

H4Q.44.125.350.0

H4Q.44.137.075.0

H4Q.44.137.100.0

H4Q.44.137.115.0

H4Q.44.137.125.0

H4Q.44.137.150.0

H4Q.44.137.160.0

H4Q.44.137.175.0

H4Q.44.137.200.0

H4Q.44.137.250.0

H4Q.44.137.300.0

H4Q.44.137.350.0

H4Q.44.150.075.0

H4Q.44.150.100.0

H4Q.44.150.115.0

H4Q.44.150.125.0

H4Q.44.150.150.0

H4Q.44.150.160.0

H4Q.44.150.175.0

H4Q.44.150.200.0

H4Q.44.150.250.0

H4Q.44.150.300.0

H4Q.44.150.350.0

H4Q.44.168.075.0

H4Q.44.168.100.0

H4Q.44.168.115.0

H4Q.44.168.125.0

H4Q.44.168.150.0

H4Q.44.168.160.0

H4Q.44.168.175.0

H4Q.44.168.200.0

H4Q.44.168.250.0

H4Q.44.168.300.0

H4Q.44.168.350.0

H4Q.44.175.075.0

H4Q.44.175.100.0

H4Q.44.175.115.0

H4Q.44.175.125.0

H4Q.44.175.150.0

H4Q.44.175.160.0

H4Q.44.175.175.0

H4Q.44.175.200.0

H4Q.44.175.250.0

H4Q.44.175.300.0

H4Q.44.175.350.0
E4Q.44.187.175.0 H4Q.44.187.075.0

H4Q.44.187.100.0

H4Q.44.187.115.0

H4Q.44.187.125.0

H4Q.44.187.150.0

H4Q.44.187.160.0

H4Q.44.187.175.0
E4Q.44.187.200.0 H4Q.44.187.200.0
E4Q.44.187.250.0 H4Q.44.187.250.0
E4Q.44.187.300.0 H4Q.44.187.300.0
E4Q.44.187.350.0 H4Q.44.187.350.0
E4Q.44.200.075.0 H4Q.44.200.075.0
E4Q.44.200.100.0 H4Q.44.200.100.0
E4Q.44.200.115.0 H4Q.44.200.115.0
E4Q.44.200.125.0 H4Q.44.200.125.0
E4Q.44.200.150.0 H4Q.44.200.150.0
E4Q.44.200.160.0 H4Q.44.200.160.0
E4Q.44.200.175.0 H4Q.44.200.175.0
E4Q.44.200.200.0 H4Q.44.200.200.0
E4Q.44.200.250.0 H4Q.44.200.250.0
E4Q.44.200.300.0 H4Q.44.200.300.0
E4Q.44.200.350.0 H4Q.44.200.350.0
E4Q.44.250.075.0 H4Q.44.250.075.0
E4Q.44.250.100.0 H4Q.44.250.100.0
E4Q.44.250.115.0 H4Q.44.250.115.0
E4Q.44.250.125.0 H4Q.44.250.125.0
E4Q.44.250.150.0 H4Q.44.250.150.0
E4Q.44.250.160.0 H4Q.44.250.160.0
E4Q.44.250.175.0 H4Q.44.250.175.0
E4Q.44.250.200.0 H4Q.44.250.200.0
E4Q.44.250.250.0 H4Q.44.250.250.0
E4Q.44.250.300.0 H4Q.44.250.300.0
E4Q.44.250.350.0 H4Q.44.250.350.0
E4Q.44.300.075.0 H4Q.44.300.075.0
E4Q.44.300.100.0 H4Q.44.300.100.0
E4Q.44.300.115.0 H4Q.44.300.115.0
E4Q.44.300.125.0 H4Q.44.300.125.0
E4Q.44.300.150.0 H4Q.44.300.150.0
E4Q.44.300.160.0 H4Q.44.300.160.0
E4Q.44.300.175.0 H4Q.44.300.175.0
E4Q.44.300.200.0 H4Q.44.300.200.0
E4Q.44.300.250.0 H4Q.44.300.250.0
E4Q.44.300.300.0 H4Q.44.300.300.0
E4Q.44.300.350.0 H4Q.44.300.350.0
E4Q.44.350.075.0 H4Q.44.350.075.0
E4Q.44.350.100.0 H4Q.44.350.100.0
E4Q.44.350.115.0 H4Q.44.350.115.0
E4Q.44.350.125.0 H4Q.44.350.125.0
E4Q.44.350.150.0 H4Q.44.350.150.0
E4Q.44.350.160.0 H4Q.44.350.160.0
E4Q.44.350.175.0 H4Q.44.350.175.0
E4Q.44.350.200.0 H4Q.44.350.200.0
E4Q.44.350.250.0 H4Q.44.350.250.0
E4Q.44.350.300.0 H4Q.44.350.300.0
E4Q.44.350.350.0 H4Q.44.350.350.0
E4Q.44.387.075.0 H4Q.44.387.075.0
E4Q.44.387.100.0 H4Q.44.387.100.0
E4Q.44.387.115.0 H4Q.44.387.115.0
E4Q.44.387.125.0 H4Q.44.387.125.0
E4Q.44.387.150.0 H4Q.44.387.150.0
E4Q.44.387.160.0 H4Q.44.387.160.0
E4Q.44.387.175.0 H4Q.44.387.175.0
E4Q.44.387.200.0 H4Q.44.387.200.0
E4Q.44.387.250.0 H4Q.44.387.250.0
E4Q.44.387.300.0 H4Q.44.387.300.0
E4Q.44.387.350.0 H4Q.44.387.350.0
