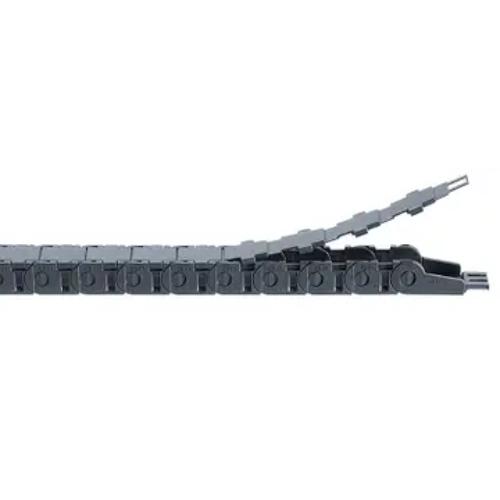

Energetický řetěz e-chain® zipper série R15

Energetický řetěz zipper série R15 přináší praktičnost a výkon díky funkci "zip" z něj dělá velmi užitečný produkt pro zkrácení doby montáže. Malá rozteč, pevný elastický pásek na zip a robustní článek fungují dobře v aplikacích s vysokou akcelerací.

Certifikáty a normy:

	Vnitřní šířka Bi: 25 až 80 mm Poloměry ohybu R: 63 až 180 mm Rozteč článků = 30,5 mm, 1 m (1006,5 mm) = 33 člámků

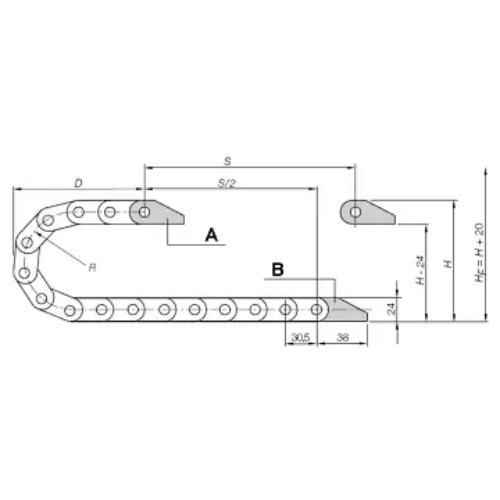

	A = Pohyblivý konec, B = Pevný konec Rozteč: 30,5 mm Počet článků na m: 33 Pojezd: S Délka řetězu = S/2 +K
	Samonosné pojezdy Závislost samonosné délky na přídavném zatížení. Osa X: Samonosná délka v m: FLB/FLG Osa Y: Přídavné zatížení v kg/m Menší měřítko: délka vozidla S v m FLB = nepodepřený s přípustným průhybem FLG = nepodepřený s přímým horním pojezdem

Rozměrová řada řetězu série R15

Obj. číslo	Bi [mm]	Ba [mm]	R [mm] poloměr ohybu
R15.025.R.0	25	36	063	075	100	110	125	145	180
R15.038.R.0	38	49	063	075	100	110	125	145	180
R15.063.R.0	63	76	063	075	100	110	125	145	180
R15.080.R.0	80	94	063	075	100	110	125	145	180

R	063	075	100	110	125	145	180
H	149	173	223	243	273	313	383
D	120	132	157	167	182	202	237
K	260	300	380	410	455	520	630

Kdy použít:	Kdy zvolit jiný:
Pokud je vyžadováno rychlé otevření Když je vyžadována ochrana proti třískám Pokud je nutné namontovat prefabrikované kabely Pokud je vyžadován atraktivní design	Pokud články řetězu nemusí být otevíratelné » série 10, E2 mini Při kroucení » série E14, easy chain® Pokud má být řetěz otevíratelný podél vnitřního poloměru » série B15i, E2 mini

Koncovky
Koncovka "otočná"	Koncovka "pojistná"

Otočné Pro krátké a dlouhé pojezdy Pro omezené instalační prostory Korozivzdorné	Pro připojení k pojištění Pro závěsné/stojící pojezdy Pro extremní zrychlení Korozivzdorné
