Série R4.31L

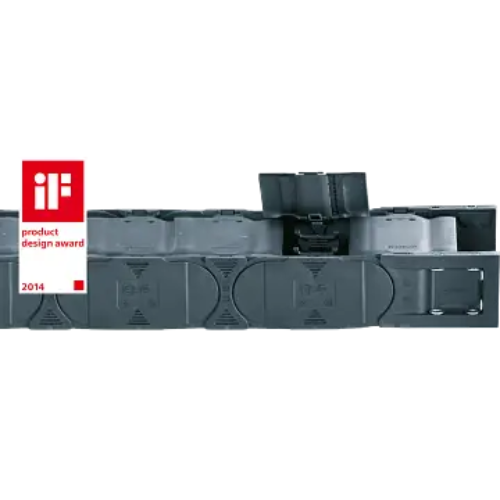

Energetická trubka e-tube série R4.31L
- Celkové upevnění
- Stabilní za přítomnost velkých sil díky systému „jazýčku a drážky“
- Rovný chod Vnitřní/vnější článek
- NC bez vyklenutí
- Zcela přístupný vnitřní průřez pro snadné plnění
- Otvíratelné příčníky lze poskládané otevřít na obou stranách
- Lze otevřít podél vnitřního i vnějšího poloměru
- Lehčí, lepší dynamické vlastnosti
- Tichý chod díky vestavěné „brzdě“
Certifikáty a normy:
 |
Vnitřní šířky Bi: 50 mm Poloměry ohybu R: 75 mm Rozteč: 22 mm na článek |
 |
Samonosné pojezdy Samonosné pojezdy závisí na hmotnosti Osa X: samonosná délka v m Osa FLB/FLG Osa Y: hmotnost náplně v kg/m Dolní stupnice: pojezd S v m FLB = bez podpěry s přípustným průvěsem FLG = bez podepření s přímou horní větví |
 |

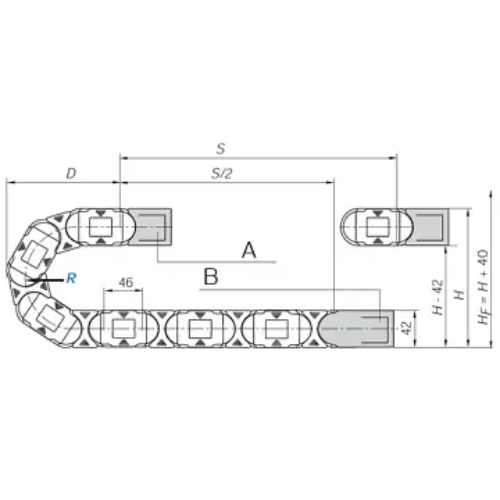

A = pohyblivý konec B = pevný konec Rozteč: 46mm Počet článků na m: 22 Pojezd: S Délka řetězu = S/2 +K |
| R |
075 |
090 |
100 |
125 |
150 |
175 |
200 |
250 |
| H |
192 |
222 |
242 |
292 |
342 |
392 |
442 |
542 |
| D |
165 |
180 |
190 |
215 |
240 |
265 |
290 |
340 |
| K |
330 |
375 |
410 |
485 |
565 |
645 |
725 |
880 |
