Série R4.38L

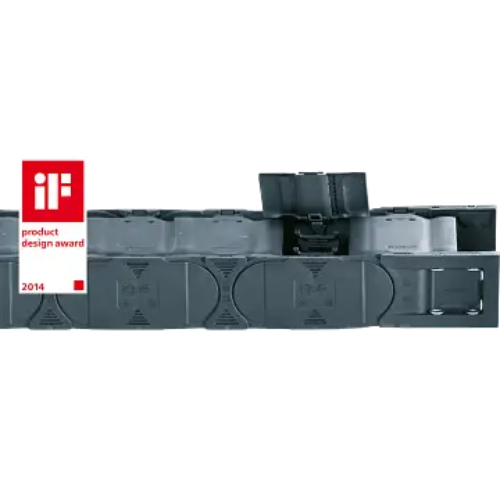

Energetická trubka e-tube série R4.38L
- Celkové upevnění
- Stabilní za přítomnost velkých sil díky systému „jazýčku a drážky“
- Rovný chod Vnitřní/vnější článek
- NC bez vyklenutí
- Zcela přístupný vnitřní průřez pro snadné plnění
- Otvíratelné příčníky lze poskládané otevřít na obou stranách
- Lze otevřít podél vnitřního i vnějšího poloměru
- Lehčí, lepší dynamické vlastnosti
- Tichý chod díky vestavěné „brzdě“
Certifikáty a normy:
 |
Vnitřní šířky Bi: 50 až 250 mm Poloměry ohybu R: 125 až 300 mm Rozteč: 18 mm na článek |
 |
Samonosné pojezdy Samonosná délka závisí na hmotnosti Osa X: samonosná délka v m Osa FLB/FLG Osa Y: hmotnost náplně v kg/m Dolní stupnice: pojezd S v m FLB = bez podpěry s přípustným průvěsem FLG = bez podepření s přímou horní větví |
 |

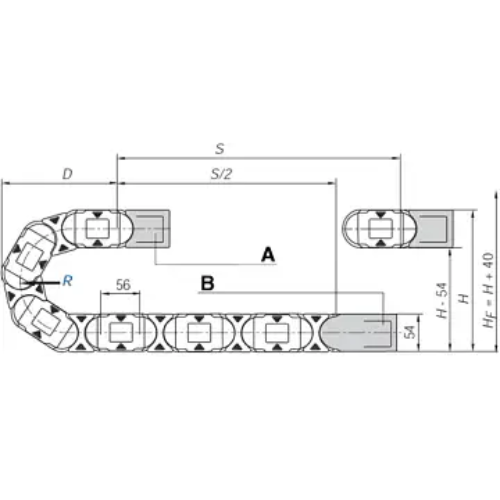

A = pohyblivý konec B = pevný konec Rozteč: 56mm Počet článků na m: 18 Pojezd: S Délka řetězu = S/2 +K |
| R | 125 | 150 | 175 | 200 | 250 | 300 |
| H | 304 | 354 | 404 | 454 | 554 | 654 |
| D | 236 | 261 | 286 | 311 | 361 | 411 |
| K | 505 | 585 | 665 | 745 | 900 | 1055 |
