Kontaktní nanášení
Systémy kontaktní aplikace maziva řešíme prakticky výhradně na systémové a komponentové základně dodavatele Raziol Zibulla & Sohn, kterého v ČR a SR zastupujeme.

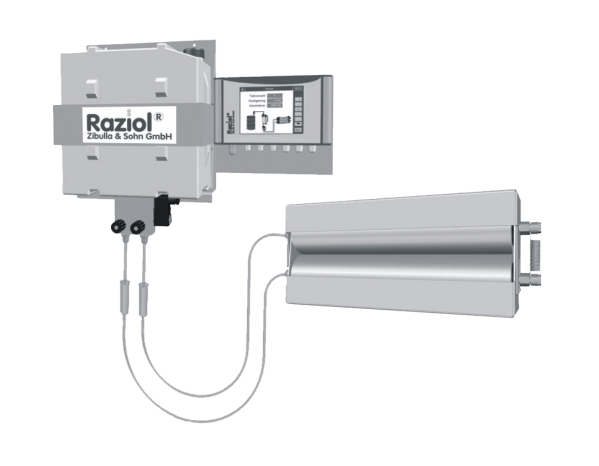

Popis: Systém sestává z válečkového aplikátoru, do kterého je přiváděn olej z dávkovacího systému. Válečkový aplikátor:
Jedná se o dva filcové nebo kartáčové válce, které jsou uchycené v ocelovém rámu a k sobě vzájemně přitlačované. K dispozici je mnoho typů válečkových aplikátorů s různými rozměry, materiály a stupněm komfortu pro obsluhu (rychloupínací mechanismus válečků, pneumatické ovládání zdvihu válečků atd.) - podrobnosti viz níže.
Válečkové aplikátory jsou k dispozici také pro situace, kdy je olej aplikován pouze na jednu stranu plechu, či pokud je šířka plechu proměnlivá.
Dávkovací systém:
Úkolem dávkovacího systému je přivádět do válečkového aplikátoru požadované množství oleje. K dispozici jsou různě sofistikované dávkovací systémy, od nejjednodušších gravitačních až po dávkovací systémy s přetlakovou nádrží a autonomním elektroovládáním s vizualizací. Funkce: Dávkovací systém vydává v pravidelných intervalech olej, který je následně dělen a veden do válečkových aplikátorů. Olej je absorbován do materiálu válečků a kontaktně aplikován na materiál (plechový polotovar), který mezi válečky prochází. Standardní prvky systému: Dávkovací systémy
Jedná se o dva filcové nebo kartáčové válce, které jsou uchycené v ocelovém rámu a k sobě vzájemně přitlačované. K dispozici je mnoho typů válečkových aplikátorů s různými rozměry, materiály a stupněm komfortu pro obsluhu (rychloupínací mechanismus válečků, pneumatické ovládání zdvihu válečků atd.) - podrobnosti viz níže.
Válečkové aplikátory jsou k dispozici také pro situace, kdy je olej aplikován pouze na jednu stranu plechu, či pokud je šířka plechu proměnlivá.
Dávkovací systém:
Úkolem dávkovacího systému je přivádět do válečkového aplikátoru požadované množství oleje. K dispozici jsou různě sofistikované dávkovací systémy, od nejjednodušších gravitačních až po dávkovací systémy s přetlakovou nádrží a autonomním elektroovládáním s vizualizací. Funkce: Dávkovací systém vydává v pravidelných intervalech olej, který je následně dělen a veden do válečkových aplikátorů. Olej je absorbován do materiálu válečků a kontaktně aplikován na materiál (plechový polotovar), který mezi válečky prochází. Standardní prvky systému: Dávkovací systémy
- manuální - MST, MST-D VBMV, MST-D VBMV-2
- s autonomním řídicím systémem ELS 4000 - EST, EST-D, EST-D.2
- s autonomním řídicím systémem EBAD-4000 - EBAD 4000 D VBMV-2
Válečkové aplikátory Standardní válečkové aplikátory
- s mechanickým, pružinovým přítlakem - RB M, RB F, RB MS, RB FK-SW, RB BK-SW
- s mechanickým přítlakem pomocí stavitelného šroubu - RB B
- s pneumatickým přítlakem - RB M-SW, RB F-SW, RB FK-P-SW, RB BK-P-SW, RB PF-SW, RB PB-SW, RB SF-SW, RB SB-SW
- dělený válečkový aplikátor - RB TF-P-SW, RB TB-P-SW, RB TSF-SW, RB TSB-SW - zvlášť horní a dolní díl aplikátoru
Válečkové aplikátory s pohonem
Sekční válečkové aplikátory
Kalandrové válečkové aplikátory
Další součásti systému
- příslušenství (uzavírací armatury, pneumatika, snímače hladiny atd.)
- rozvody maziva (trubky, hadice, šroubení, kotevní a montážní materiál)
Bližší informace naleznete v přiložené dokumentaci, případně na stránkách našeho dodavatele Raziol Zibulla & Sohn.
