MULTI FLEX BLOCK FOOD DN 150
MULTI FLEX BLOCK FOOD DN 150 – připojovací blok IBC pro potravinářské aplikace
Multifunkční připojení s doloženou materiálovou shodou
V potravinářských a nápojových provozech může IBC kontejner sloužit nejen ke skladování, ale také k přívodu kapalných surovin do technologického procesu. Pro připojení čerpadla, plnicího potrubí nebo měření hladiny je důležité zvolit zařízení odpovídající požadavkům na materiály, které přicházejí do kontaktu s produktem.
MULTI FLEX BLOCK FOOD DN 150 je vyroben z přírodního PE a podle výrobce splňuje deklarované požadavky FDA a nařízení EU 10/2011.
Díky několika procesním přípojkám umožňuje kombinovat požadované funkce v jednom horním připojovacím bloku IBC kontejneru.
Příslušenství pro provedení FOOD
Výrobce nabízí příslušenství z přírodního PE s deklarovanou shodou pro potravinářské aplikace, například:
- Závitové adaptéry a redukce – Redukční šroubení, Redukční vsuvka, Dvojitá vsuvka, Závitový nátrubek.
- Hadicové koncovky – Hadicový trn.
- Spojovací prvky Camlock – Camlock – male a Camlock – female.
- Potravinářská šroubení a ISO Clamp – Adaptér s potravinářským šroubením a Závitový adaptér ISO Clamp.
- Záslepky a další procesní komponenty – Závitová záslepka.
- Kompletní sortiment najdete v kategorii Příslušenství MULTI FLEX BLOCK 150.
Při návrhu sestavy je nutné ověřit, že požadované vlastnosti a odpovídající dokumentaci mají všechny části přicházející do styku s produktem, nejen samotný MULTI FLEX BLOCK.
Potřebujete technický návrh? Kontaktujte naše specialisty.
Naši specialisté pomohou navrhnout vhodnou konfiguraci ventilů, připojení a monitorovacích prvků podle vašeho provozu.
Oblasti použití - MULTI FLEX BLOCK FOOD DN 150
Potravinářský průmysl
- Pro připojení IBC v procesech, které vyžadují doloženou materiálovou shodu prvků přicházejících do kontaktu s potravinami.
Výroba nápojů
- Jako součást připojovacího systému pro manipulaci s kapalnými surovinami v IBC kontejnerech, pokud celé řešení splňuje požadavky dané aplikace.
Další provozy se specifickými hygienickými požadavky
- Materiálové provedení FOOD může být relevantní i v dalších aplikacích, kde jsou požadovány příslušné doklady o materiálech. Vhodnost celé sestavy však musí být posouzena individuálně.
Technické informace - Multi flex block FOOD
| Parametr | Hodnota |
|---|---|
| Výrobce | Kwerk |
| Typ | MULTI FLEX BLOCK® FOOD |
| Objednací číslo výrobce | MFB-PENAFDA-150 |
| Jmenovitý rozměr | DN 150 |

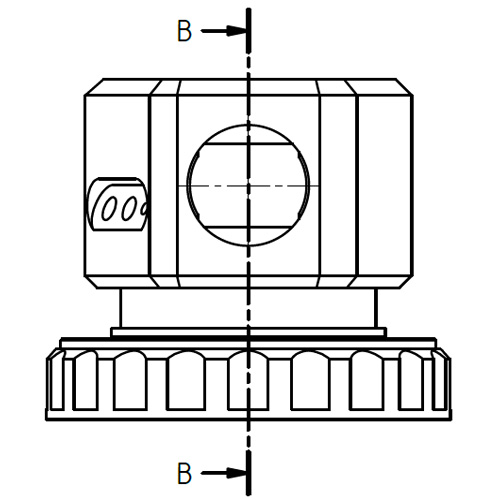

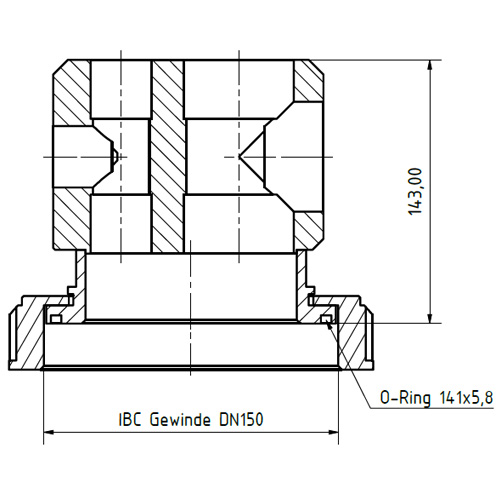

| Připojovací závit k IBC | S165 × 6 podle technického výkresu |
| Materiál bloku | PE natural, potravinářské provedení |
| Výroba | Vstřikování |
| Provedení uzávěru | Bílý PE uzávěr DN 150 |
| Záslepky | PE natural, bílé |
| Těsnění | EPDM, potravinářské provedení |
| Materiálová shoda | FDA a EU 10/2011 dle výrobce |
| Konstrukce | Otočná a plynotěsná |

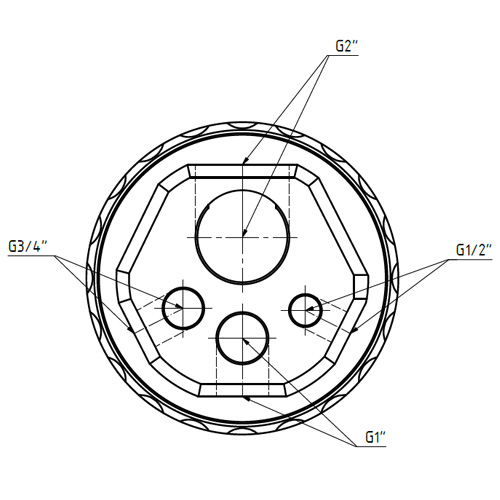

| Horní procesní připojení | G ½″, G ¾″, G 1″, G 2″ |
| Boční procesní připojení | G ½″, G ¾″, G 1″, G 2″ |
| Spodní procesní připojení | G ½″, G ¾″, G 1″, G 2″ |

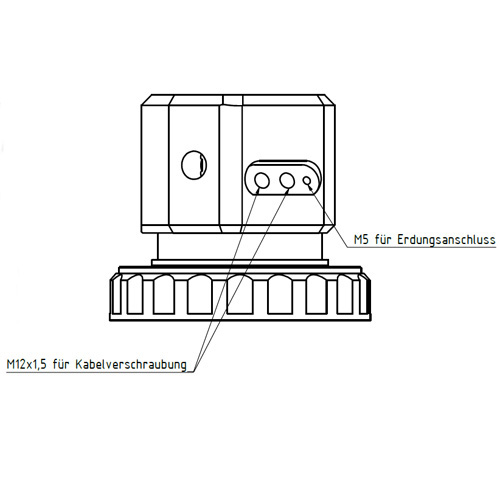

| Další připojení | 2× M12 × 1,5 |
| Provozní tlak | Beztlakový provoz |
| Teplota média | Do 40 °C podle technického listu Kwerk 01/2019 |
| Dokumentace | Inspekční certifikát 3.1 na vyžádání dle nabídky výrobce |
Jaké funkce nabízí a proč zvolit FOOD DN 150?
Jaké funkce nabízí MULTI FLEX BLOCK FOOD?
Plnění IBC kontejneru -Blok lze vybavit vhodným připojením pro přívod kapaliny. Konkrétní provedení se volí podle typu potrubí, hadice a požadavků provozu.
Odběr kapaliny do technologie - Prostřednictvím vhodné sací trubice může být kapalina odebírána přes horní otvor IBC a vedena k navazujícímu čerpadlu nebo zařízení.
Kontrola množství kapaliny - Podle konfigurace lze doplnit hladinový spínač nebo odpovídající měřicí techniku.
Odvzdušnění - Další připojení lze využít pro navržené odvzdušnění nádoby při plnění nebo vyprazdňování.
Proč zvolit provedení FOOD?
Materiál PE natural s deklarovanou shodou - Výrobce uvádí shodu provedení s požadavky FDA a EU 10/2011. Tato vlastnost odlišuje FOOD od běžného průmyslového provedení.
Odpovídající záslepky a těsnění - Provedení FOOD používá záslepky z přírodního PE a těsnění EPDM s deklarovanou vhodností pro potravinářské použití.
Více funkcí v jedné sestavě - K jednomu připojovacímu bloku lze instalovat několik procesních komponent namísto řešení každé funkce samostatným uzávěrem.
Otočná plynotěsná konstrukce - Konstrukce usnadňuje manipulaci s připojenými částmi a jejich napojení na technologii.
Výběr příslušenství podle konkrétní aplikace - K dispozici jsou různé závitové adaptéry, spojovací prvky a další komponenty, jejichž vhodnost je třeba ověřit podle požadavků procesu.
Často kladené otázky - MULTI FLEX BLOCK FOOD DN 150
Co znamená MULTI FLEX BLOCK FOOD?
- Jde o variantu připojovacího bloku pro IBC kontejnery vyrobenou z přírodního PE s výrobcem deklarovanou shodou FDA a EU 10/2011.
Je FOOD vhodný pro přímý kontakt s potravinami?
- Výrobce deklaruje příslušnou materiálovou shodu bloku, záslepek a těsnění. Vhodnost pro konkrétní potravinu a provozní podmínky je však potřeba posoudit podle aktuální dokumentace a zamýšleného použití.
Má FOOD stejné možnosti připojení jako INDUSTRIAL?
- Ano. Výrobce pro obě provedení uvádí procesní závitové přípojky G ½″, G ¾″, G 1″ a G 2″ a dva otvory M12 × 1,5.
Lze FOOD použít s běžnou sací trubicí?
- Použít lze sací trubici s odpovídajícím připojením. Pokud přichází do styku s potravinou, musí její materiál a provedení splňovat požadavky konkrétní aplikace.
Znamená označení FOOD automaticky hygienické nebo aseptické provedení?
- Ne. Materiálová shoda pro kontakt s potravinami sama o sobě nepotvrzuje hygienickou konstrukci celé sestavy, její čistitelnost ani vhodnost pro aseptický proces.
Jaké doklady jsou k dispozici?
- Výrobce uvádí shodu FDA a EU 10/2011 a možnost vyžádat inspekční certifikát 3.1. Rozsah a platnost dokumentace je třeba ověřit pro konkrétně dodávané provedení.
