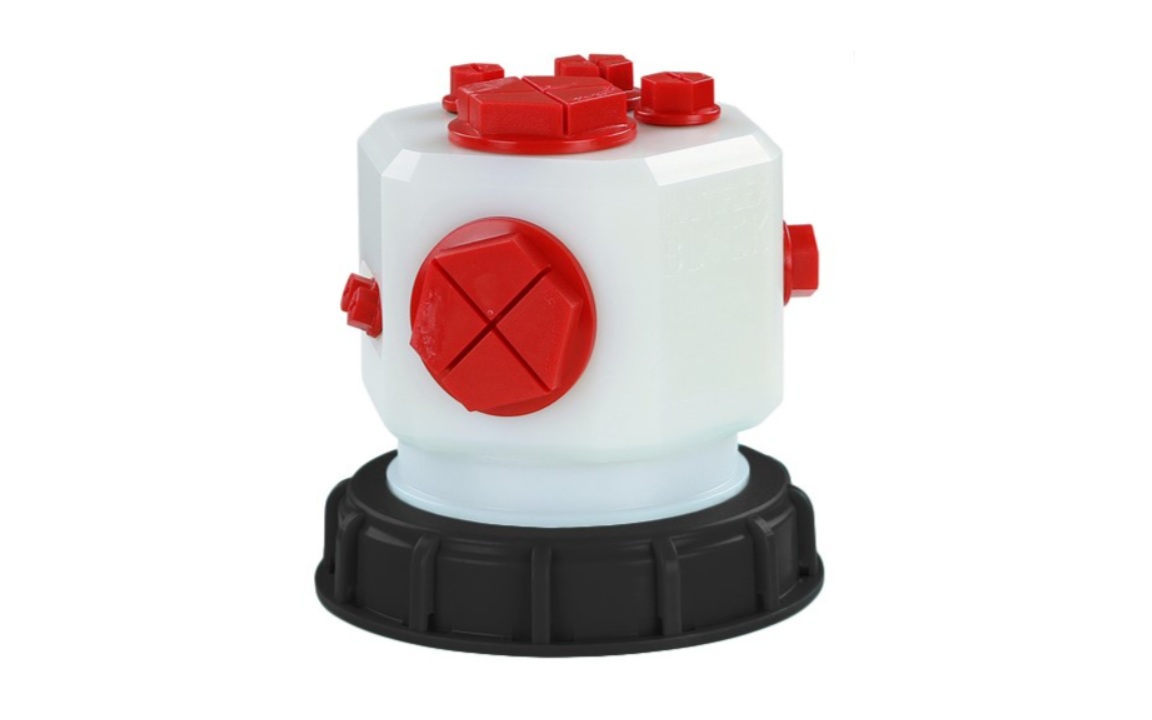

MULTI FLEX BLOCK

Jak MULTI FLEX BLOCK funguje?

MULTI FLEX BLOCK se našroubuje na horní plnicí nebo revizní otvor IBC kontejneru. Do připravených závitových otvorů se následně instalují komponenty odpovídající požadované funkci.

Blok může sloužit jako společný připojovací bod pro:

• Plnění IBC kontejneru – připojení plnicího potrubí nebo hadice.
• Odběr a vyprazdňování kapaliny – instalaci sací trubice napojené na čerpadlo.
• Odvzdušnění nádoby – připojení odpovídajícího odvzdušňovacího zařízení.
• Kontrolu hladiny – integraci hladinových spínačů nebo měřicí techniky.
• Další procesní připojení – podle konfigurace a požadavků provozu.

Jednotlivé funkce mohou být kombinovány v rámci jedné sestavy. Nevyužité otvory se uzavírají odpovídajícími záslepkami.

Jaké jsou výhody MULTI FLEX BLOCKU?

Multifunkční připojení bez složitých úprav IBC

• Místo několika samostatných připojovacích prvků lze potřebné komponenty soustředit do jednoho bloku. To zjednodušuje návrh sestavy i její napojení na návaznou technologii.

Variabilní konfigurace podle aplikace

• MULTI FLEX BLOCK umožňuje kombinovat závitové adaptéry, hadicové koncovky, sací trubice, záslepky a další příslušenství. Sestavu lze navrhnout podle přečerpávaného média, způsobu provozu a požadovaných funkcí.

Kompatibilita napříč výrobci

• Univerzální závit umožňuje použití na různých typech IBC nádrží.

Otočná a plynotěsná konstrukce

• Konstrukce bloku s otočnou vložkou omezuje nežádoucí otáčení připojeného potrubí a dalších komponent při manipulaci s uzávěrem. Plynotěsné provedení pomáhá zajistit požadovanou těsnost sestavy při správné montáži a použití vhodných připojovacích prvků.

Integrace měřicí a dávkovací techniky

• Součástí sestavy může být sací trubice čerpadla nebo zařízení pro sledování hladiny. IBC tak může sloužit jako zdroj kapaliny v dávkovací či přečerpávací technologii.

Materiálové varianty pro různé provozy

• Podle aplikace lze zvolit provedení z přírodního polyethylenu (PE), potravinářskou variantu nebo obráběné provedení z PVDF.

Vyšší provozní bezpečnost

• Plynotěsné provedení a možnost uzemnění pomáhají minimalizovat provozní rizika.

Jednoduchá údržba

• Odolné materiály a snadný přístup ke všem připojením zjednodušují servis.

Chemický a zpracovatelský průmysl

• Pro připojení IBC kontejnerů s provozními kapalinami, chemickými surovinami nebo pomocnými médii. Sestava může zahrnovat sací potrubí dávkovacího čerpadla, plnicí přípojku a kontrolu hladiny.

Úprava vody a čištění odpadních vod

• Při dávkování procesních chemikálií z IBC do technologie úpravy vody nebo čistírny odpadních vod. Konkrétní materiálové provedení musí odpovídat použité chemikálii.

Potravinářství a nápojový průmysl

• Pro aplikace, v nichž je požadováno provedení s deklarovanou vhodností materiálů pro kontakt s potravinami. K tomu slouží varianta MULTI FLEX BLOCK® FOOD.

Farmaceutický průmysl

• Bezpečná manipulace s citlivými látkami.

Výroba, míchání a dávkování kapalin

• V provozech, kde IBC kontejner není pouze přepravním obalem, ale součástí technologického zařízení.

VIDEO

Materiály těla

• PE Natural (FDA)
• PE-EL (elektricky vodivé)
• PVDF

Materiály víka

• PE FDA
• PE-EL

IBC kompatibilita

• DN150
• DN200
• DN400

Procesní připojení

• 4 horní porty
• 4 boční porty
• 4 spodní vývody

Velikosti závitů

• 2"
• 1"
• 3/4"
• 1/2"

Další připojení

• M12 × 1,5
• M5 uzemnění

Provozní tlak

• Beztlaké aplikace

Nový patentovaný MULTI-FLEX BLOCK VENTIL pro plnění a vyprazdňování IBC kontejnerů a dalších chemických nádob. V horizontální rovině jsou k dispozici 4 otvory v provedení s T-otvorem a vnitřním závitem až do 2 palců. Tato úroveň plnění nebo vyprazdňování je ideální pro nekomplikované plnění a vyprazdňování kontejneru. V ideálním případě je MULTI-FLEX-BLOCK vybaven vnitřním závitem pro uzemnění M5. Ve svislé rovině jsou uspořádány 4 otvory s vnitřním závitem až do 2 palců pro odvětrávání, odsávání a monitorování. Dvě kabelové průchodky pro sací trubky a další měřicí zařízení jsou uspořádány odpovídajícím způsobem. MULTI-FLEX-BLOCK je vhodný pro standardní IBC víka DN 150, DN 200 a DN 400. Víko s MULTI-FLEX-BLOCK je plynotěsné s otočnou vložkou v neztratitelném provedení. V naší dílně vyrábíme MULTI-FLEX-BLOCK z elektricky vodivého PE včetně elektricky vodivého víka IBC, z přírodního PE – splňujícího požadavky FDA a z PVDF. Jiné materiály jsou k dispozici na vyžádání. Technická data: Výhody: - vysoká provozní bezpečnost a dlouhá životnost, nízké nároky na údržbu a snadné připojení ventilu ke stávající infrastruktuře Použití: - Chemie a procesní inženýrství obecně, technologie vody a odpadních vod Aplikace: - plnění, vyprazdňování a monitorování IBC kontejnerů a dalších chemických nádob Funkce: Blok Multi Flex se přišroubuje k IBC kontejneru a sestaví se s příslušenstvím dle jeho funkce. Tělo: - PE přírodní, FDA  - PE-EL (electricky vodivé) - PVDF Víko: - PE-FDA  - PE-EL (electricky vodivé), CNC obrobeno Provozní tlak: - beztlaké použití Připojení: - 4 porty shora a 4 stranové porty (závity) - 4 podní vývody pro přípojení sací trubky atd. - Veliikost: 2", 1", ¾" a ½ " vnitřní - M 12 x 1.5 pro kabelovou přípojku - M 5 pro zemnicí kabel

Instalace

• Přímé našroubování na IBC otvor
• Možnost dotažení pásovým klíčem
• Bez zásahu do konstrukce nádrže

Údržba

• Kontrola těsnosti spojů
• Kontrola opotřebení
• Kontrola zanesení
• Pravidelné čištění závitů a těsnění

Doporučení
Používat pouze čisticí prostředky kompatibilní s PE, PE-EL nebo PVDF.

Bezpečnost a provoz

• Plynotěsné provedení
• Možnost uzemnění systému
• Integrace bezpečnostních prvků zákazníka
• Vhodné pro provozy s požadavky na řízení rizik
• Doporučeno provést procesní analýzu a posouzení rizik dle provozních podmínek

Co je MULTI FLEX BLOCK?

• MULTI FLEX BLOCK je multifunkční připojovací blok pro IBC kontejnery. Umožňuje do jednoho horního uzávěru integrovat připojení pro plnění, odběr kapaliny, odvzdušnění a kontrolu hladiny.

Lze pomocí MULTI FLEX BLOCK čerpat chemikálie z IBC?

• Ano. Blok umožňuje připojení vhodné sací trubice a následné napojení na čerpadlo. Pro konkrétní chemikálii je nutné vybrat kompatibilní materiály všech smáčených částí.

Je MULTI FLEX BLOCK vhodný pro každý IBC kontejner?

• Ne automaticky. Je nutné ověřit typ a rozměr horního závitového otvoru. Na prezentovaných produktových stránkách jsou uvedena provedení DN 150.

Umožňuje MULTI FLEX BLOCK současné plnění a měření hladiny?

• Ano, jeho koncepce umožňuje osazení různých procesních přípojek a měřicích prvků v rámci jednoho bloku. Konkrétní konfigurace závisí na velikosti a způsobu využití jednotlivých připojení.

Je MULTI FLEX BLOCK určen pro tlakový provoz?

• Ne. Výrobce uvádí provoz bez přetlaku. Při návrhu je nutné zajistit odpovídající provozní podmínky nádoby a připojené technologie.

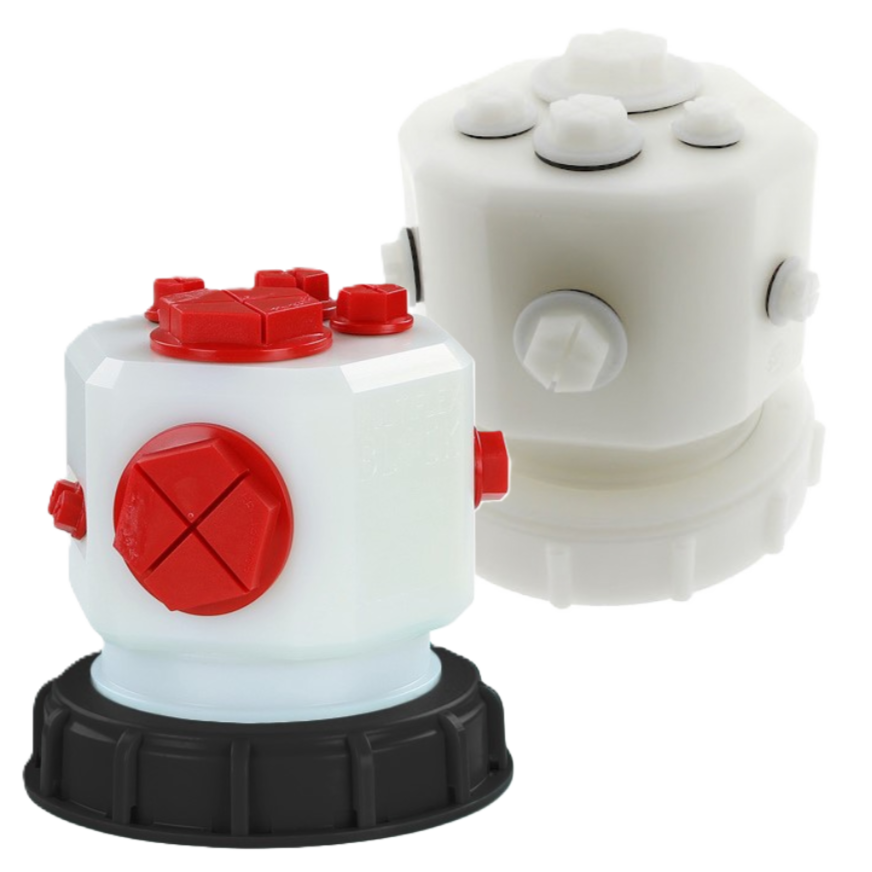

Jaký je rozdíl mezi INDUSTRIAL, FOOD a PVDF?

• INDUSTRIAL je průmyslové provedení z PE. FOOD je varianta z PE s deklarovanou shodou pro kontakt s potravinami. PVDF je obráběné provedení z fluoropolymeru PVDF pro aplikace, ve kterých je rozhodující vhodnost tohoto materiálu pro dané médium.
