MULTI FLEX BLOCK INDUSTRIAL DN 150
MULTI FLEX BLOCK INDUSTRIAL DN 150 – průmyslový připojovací blok pro IBC
Praktické řešení pro plnění a vyprazdňování IBC kontejnerů
MULTI FLEX BLOCK INDUSTRIAL DN 150 umožňuje využívat IBC kontejner jako součást průmyslové technologie. Prostřednictvím multifunkčního bloku lze připojit zařízení potřebná pro plnění, odběr kapaliny, odvzdušnění i monitorování hladiny.
Základem je vstřikované těleso z přírodního polyethylenu (PE) s připojením DN 150. Blok je vybaven otočnou plynotěsnou konstrukcí, která usnadňuje manipulaci s uzávěrem a připojenými komponenty.
Provedení INDUSTRIAL představuje řešení pro průmyslové aplikace, ve kterých materiálová a provozní kompatibilita odpovídá vlastnostem PE a těsnění EPDM.
Jaké příslušenství lze použít?
Podle konkrétní konfigurace je možné doplnit závitové redukce, hadicové koncovky, plnicí trubice, sací trubice, uzavírací záslepky a další spojovací prvky.
Při výběru je třeba ověřit rozměry závitů a chemickou odolnost příslušenství vůči přečerpávané kapalině.
Potřebujete technický návrh? Kontaktujte naše specialisty.
Naši specialisté pomohou navrhnout vhodnou konfiguraci ventilů, připojení a monitorovacích prvků podle vašeho provozu.
Výhody MULTI FLEX BLOCK INDUSTRIAL DN 150
- Vstřikované provedení z PE pro průmyslové použití.
- Připojení DN 150 pro odpovídající horní otvor IBC.
- Více procesních závitů v jednom kompaktním bloku.
- Otočná a plynotěsná konstrukce pro připojení technologických komponent.
- Možnost osazení sacími trubicemi, plnicími přípojkami a snímači hladiny.
- Záslepky a těsnění EPDM pro nevyužitá připojení.
Kde se INDUSTRIAL DN 150 uplatní?
Dávkování chemických kapalin
- IBC může sloužit jako zásobník pro dávkovací čerpadlo. Blok umožní připojení sacího vedení a podle potřeby také hladinového snímače nebo plnicí přípojky.
Chemické a výrobní provozy
- Vhodné řešení pro připojení kontejnerů s procesními kapalinami, u kterých je ověřena kompatibilita použitých konstrukčních materiálů.
Technologie úpravy vody
- Při přípravě dávkovacích sestav lze využít horní odběr kapaliny a další připojení podle požadovaného technologického schématu.
Technické parametry MULTI FLEX BLOCK INDUSTRIAL DN 150
| Parametr | Hodnota |
|---|---|
| Výrobce | Kwerk |
| Typ | MULTI FLEX BLOCK® INDUSTRIAL |
| Objednací číslo výrobce | MFB-PENA-150 |
| Jmenovitý rozměr | DN 150 |

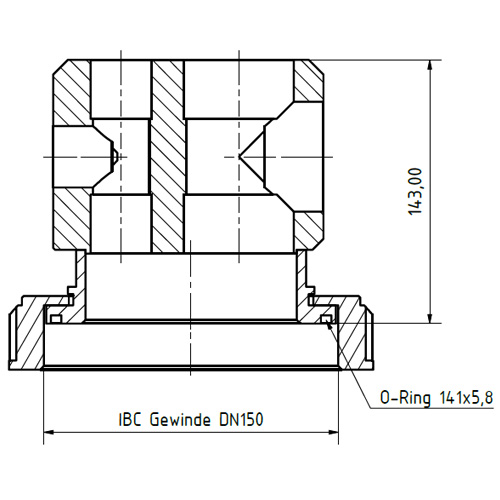

| Připojovací závit k IBC | S165 × 6 podle technického výkresu |
| Materiál bloku | PE natural |
| Výroba | Vstřikování |
| Provedení uzávěru | Černý uzávěr DN 150 |
| Záslepky | PE, červené |
| Těsnění | EPDM |
| Konstrukce | Otočná a plynotěsná |

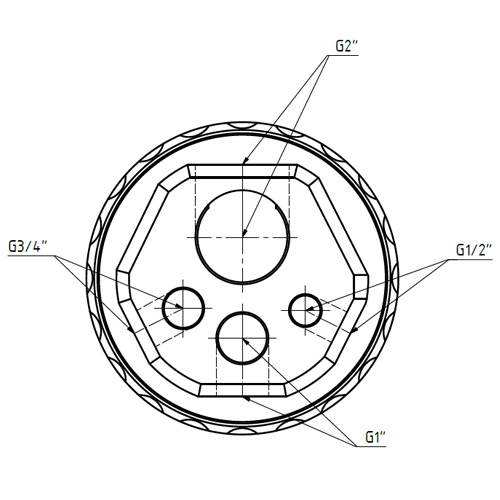

| Horní procesní připojení | G ½″, G ¾″, G 1″, G 2″ |
| Boční procesní připojení | G ½″, G ¾″, G 1″, G 2″ |
| Spodní procesní připojení | G ½″, G ¾″, G 1″, G 2″ |

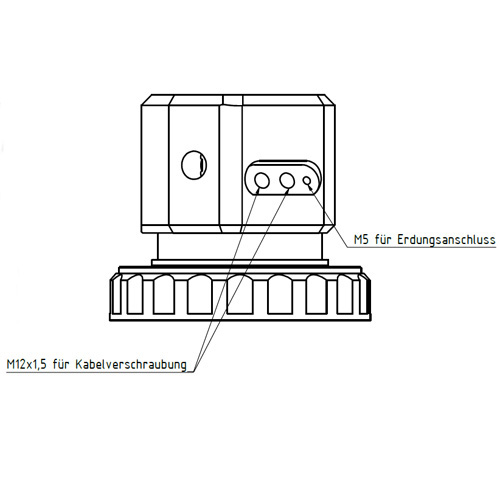

| Další připojení | 2× M12 × 1,5 |
| Provozní tlak | Beztlakový provoz |
| Teplota média | Do 40 °C podle technického listu Kwerk 01/2019 |
| Dokumentace | Inspekční certifikát 3.1 na vyžádání dle nabídky výrobce |
Často kladené otázky - MULTI FLEX BLOCK INDUSTRIAL DN 150
K čemu slouží MULTI FLEX BLOCK INDUSTRIAL DN 150?
- Slouží jako multifunkční horní připojení IBC kontejneru pro plnění, odběr kapalin, odvzdušnění a monitorování hladiny.
Z jakého materiálu je blok INDUSTRIAL vyroben?
- Těleso je z přírodního PE. Výrobce uvádí červené PE záslepky a těsnění EPDM.
Jaké závity má INDUSTRIAL DN 150?
- Procesní připojení jsou v rozměrech G ½″, G ¾″, G 1″ a G 2″. K dispozici jsou také dva otvory M12 × 1,5 pro odpovídající průchodky.
Lze připojit dávkovací čerpadlo?
- Ano. Pomocí vhodné sací trubice a připojovacího příslušenství lze blok začlenit do sestavy s dávkovacím čerpadlem.
Je INDUSTRIAL vhodný pro všechny chemikálie?
- Ne. Kompatibilitu PE, EPDM a všech dalších smáčených částí je nutné ověřit pro konkrétní médium a provozní podmínky.
Lze INDUSTRIAL použít v prostředí ATEX?
- Provedení INDUSTRIAL z přírodního PE není totožné s elektricky vodivou variantou PE-EL určenou pro specifické aplikace ATEX. Vhodnost pro prostředí s nebezpečím výbuchu nelze bez odpovídajícího posouzení deklarovat.
Potřebujete INDUSTRIAL DN 150 pro konkrétní aplikaci?
- Sdělte nám druh média, typ IBC kontejneru a požadované funkce připojení. Pomůžeme vám navrhnout konfiguraci bloku a vybrat odpovídající příslušenství.
