MULTI FLEX BLOCK PVDF (CNC Version)
MULTI FLEX BLOCK PVDF DN 150 – chemicky odolný připojovací blok pro IBC
Multifunkční připojení IBC v provedení z PVDF
Při přečerpávání a dávkování chemických kapalin je důležitá nejen funkce připojovacího zařízení, ale také jeho materiálové provedení. Těleso bloku, těsnění, připojovací prvky i sací trubice musí odpovídat vlastnostem konkrétního média.
MULTI FLEX BLOCK PVDF DN 150 od výrobce Kwerk představuje multifunkční řešení pro IBC kontejnery v provedení z polyvinylidenfluoridu (PVDF).
Na rozdíl od vstřikovaných variant INDUSTRIAL a FOOD je toto provedení vyrobeno CNC obráběním. Umožňuje instalaci několika procesních komponent prostřednictvím jediného připojovacího bloku.
Příslušenství
MULTI FLEX BLOCK PVDF lze začlenit do sestavy s odpovídajícími závitovými adaptéry, sacími trubicemi a dalšími technologickými komponenty.
Výrobce nabízí také sací trubice z PVDF pro systém MULTI FLEX BLOCK.
Potřebujete technický návrh? Kontaktujte naše specialisty.
Naši specialisté pomohou navrhnout vhodnou konfiguraci ventilů, připojení a monitorovacích prvků podle vašeho provozu.
Proč zvolit provedení PVDF?
Materiál pro chemicky náročné aplikace
- PVDF je fluoropolymer používaný v chemických technologiích díky své odolnosti vůči řadě agresivních látek.
- Konkrétní vhodnost však vždy závisí na složení média, jeho koncentraci, teplotě a dalších provozních podmínkách. Nelze ji stanovit pouze podle obecného označení „kyselina“ nebo „chemikálie“.
CNC obráběné provedení
- Těleso MULTI FLEX BLOCK® PVDF je vyrobeno obráběním. Jedná se o konstrukčně odlišné provedení oproti vstřikovaným variantám z PE.
Více procesních funkcí v jednom bloku
- Připravená závitová připojení umožňují kombinovat příslušenství potřebné pro plnění, odběr kapaliny, odvzdušnění nebo kontrolu hladiny.
Otočná a plynotěsná konstrukce
- Blok využívá otočné plynotěsné provedení určené k montáži na horní otvor IBC kontejneru.
Možnost začlenění do čerpací technologie
- Podle požadavků aplikace lze sestavu doplnit vhodnou sací trubicí a propojit ji s dávkovacím nebo přečerpávacím čerpadlem.
Jaké funkce lze pomocí bloku realizovat a kde se MULTI FLEX BLOCK PVDF používá?
Jaké funkce lze pomocí PVDF bloku realizovat?
Odběr agresivních kapalin z IBC - Pomocí vhodně zvolené sací trubice lze odebrat kapalinu přes horní otvor kontejneru a přivést ji do navazujícího čerpadla.
Plnění IBC - Samostatné procesní připojení může sloužit k plnění nádoby. Materiál příslušenství a těsnění musí být vhodný pro dané médium.
Kontrola hladiny - Podle konkrétní sestavy lze využít připojení pro snímač hladiny nebo jiný odpovídající měřicí prvek.
Odvzdušnění nádoby -Další připojení lze využít pro odpovídající odvzdušňovací zařízení. Jeho návrh musí zohlednit vlastnosti kapaliny a případné výpary.
Kde se MULTI FLEX BLOCK® PVDF používá?
Chemický průmysl - Pro aplikace, ve kterých je při výběru procesních komponent důležitá odolnost materiálů vůči používaným chemikáliím.
Povrchové úpravy kovů - Při práci s procesními chemikáliemi v galvanických a dalších provozech povrchových úprav, pokud je pro dané médium potvrzena kompatibilita PVDF a ostatních smáčených součástí.
Chemické dávkovací technologie - Pro připojení IBC kontejnerů k dávkovacím čerpadlům a dalším technologickým zařízením, kde je vyžadováno odpovídající materiálové provedení.
Speciální procesní aplikace - V provozech, kde je třeba individuálně posoudit kombinaci materiálu bloku, těsnění a připojovacích prvků.
Technické parametry - MULTI FLEX BLOCK PVDF DN 150
| Parametr | Hodnota |
|---|---|
| Výrobce | Kwerk |
| Typ | MULTI FLEX BLOCK® PVDF – CNC Version |
| Objednací číslo výrobce | MFB-PVDF-150 |
| Jmenovitý rozměr | DN 150 |
| Materiál bloku | PVDF |
| Výroba | CNC obrábění |
| Uzávěr IBC | PVDF, DN 150 |

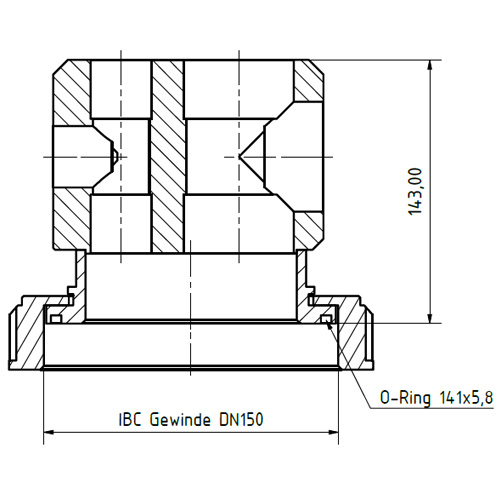

| Těsnění uzávěru | O-kroužek |
| Záslepky | PVDF |
| Těsnění záslepek | Vyžaduje potvrzení konkrétního provedení |
| Konstrukce | Otočná a plynotěsná |

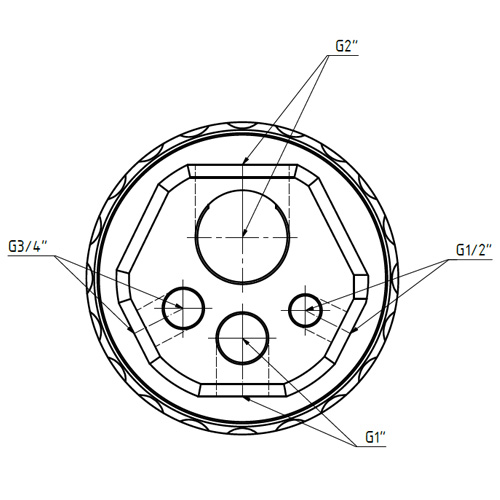

| Horní procesní připojení | G ½″, G ¾″, G 1″, G 2″ |
| Boční procesní připojení | G ½″, G ¾″, G 1″, G 2″ |
| Spodní procesní připojení | G ½″, G ¾″, G 1″, G 2″ |

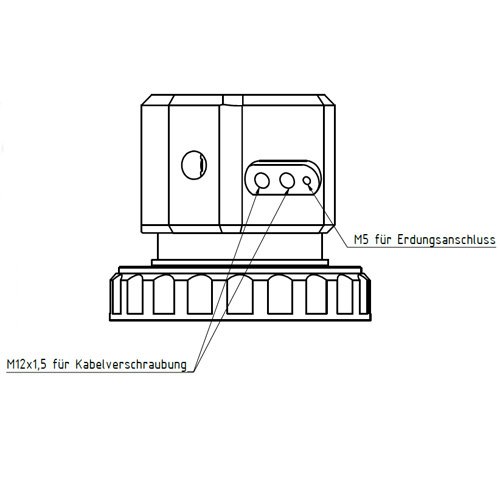

| Další připojení | 2× M12 × 1,5 |
| Provozní tlak | Beztlakový provoz |
| Dokumentace | Inspekční certifikát 3.1 na vyžádání dle nabídky výrobce |
Často kladené otázky - MULTI FLEX BLOCK PVDF (CNC Version)
Co je MULTI FLEX BLOCK® PVDF?
- Je to multifunkční připojovací blok pro IBC kontejnery, jehož těleso je vyrobeno z PVDF metodou CNC obrábění.
Proč zvolit PVDF místo PE?
- PVDF může být vhodný pro některé chemicky náročné aplikace, ve kterých je potřeba jiné materiálové řešení než PE. Výběr musí vycházet z chemické odolnosti vůči konkrétnímu médiu.
Je MULTI FLEX BLOCK® PVDF vhodný pro kyseliny?
- Může být vhodný pro určité kyseliny a další agresivní kapaliny. Rozhoduje však konkrétní chemická látka, koncentrace, teplota a materiály všech smáčených částí. Univerzální vhodnost pro všechny kyseliny nelze deklarovat.
Je PVDF provedení určeno pro tlakové nádoby?
- Ne. Výrobce uvádí beztlakový provoz.
Jaké má PVDF provedení procesní závity?
- Výrobce uvádí připojení G ½″, G ¾″, G 1″ a G 2″ a dva otvory M12 × 1,5.
Jaké těsnění je u PVDF použito?
- Konkrétní materiál těsnění je nutné potvrdit podle dodávané varianty. Výrobce na produktové stránce uvádí rozdílné informace v textu a produktové tabulce.
Lze k PVDF bloku připojit čerpadlo?
- Ano, prostřednictvím vhodné sací trubice a příslušného připojení lze sestavu napojit na čerpadlo. Výběr čerpadla i komponent musí odpovídat vlastnostem čerpaného média.
Potřebujete připojit IBC s agresivní kapalinou?
- Pomůžeme vám posoudit vhodnost provedení MULTI FLEX BLOCK® PVDF a navrhnout odpovídající sestavu. Zašlete nám informace o médiu, provozních podmínkách a požadovaných připojeních.
