Měřicí kabel CF11.D

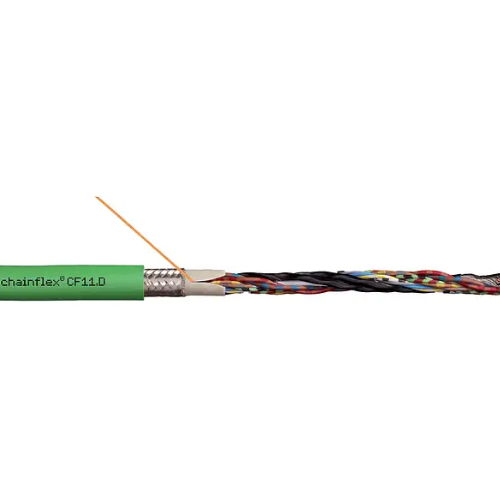

Měřící kabel chainflex® CF11.D
|
|
Typické oblasti použití CF11.D:
- Pro aplikace s extrémně vysokým zatížením
- Téměř neomezená odolnost proti olejům, včetně bio olejů
- Vnitřní a vnější použití bez přímého slunečního záření
- Samonosné pojezdy a kluzné aplikace do délky pojezdu až 400 m a více
- Regálové zakládací a vyjímací jednotky pro high-bay sklady, obráběcí stroje/obráběcí jednotky, pro rychlou manipulaci, čisté prostory
 |
|
Životnost kabelu CF11.D:
| Garantovaná životnost (počet dvojzdvihů) |
5 milionů | 7,5 milionu | 12,5 milionu | |||
|---|---|---|---|---|---|---|
| Teplotaod/do [°C] |
R min. [Faktor x d] | R min. [Faktor x d] | R min. [Faktor x d] | |||
| < 10 m | ≥ 10 m | < 10 m | ≥ 10 m | < 10 m | ≥ 10 m | |
| -35/-25 | 8.5 | 10 | 9.5 | 11 | 10.5 | 12 |
| -25/+80 | 6.8 | 7.5 | 7.5 | 8.5 | 8.8 | 9.5 |
| +80/+90 | 8.5 | 10 | 9.5 | 11 | 10.5 | 12 |
Technické údaje kabelu CF11.D
| Dynamické informace | |
 | Min. poloměr ohybu, e-chain (faktor) |
6,8 x d |
| | Min. poloměr ohybu, e-chain |
44,2 mm |
| | Min. poloměr ohybu, pružný (součinitel) |
5 x d |
| | Min. poloměr ohybu, pružný |
32,5 mm |
| | Min. poloměr ohybu pevný (faktor) |
4 x d |
| | Min. poloměr ohybu, pevný |
26 mm |
 | Teplotní řetěz e-chain® |
-35°C až +90°C |
| | Teplota, flexibilní |
-50°C až +90°C (podle DIN EN 60811-504) |
| | Teplota, pevná |
-55°C až +90°C (podle DIN EN 50305) |
 | v max. bez podpory (rychlost) |
10 m/s |
| | v max. kluznost (rychlost) |
6 m/s |
 | a max. (zrychlení) |
100 m/s² |
 | Délka pojezdu třídy |
Pojezdu až 400 m a více |
 | Třídní torze |
Žádné zkroucení |
| Konstrukce kabelů | |
 | Vodič |
Lankový vodič ve zvláště flexibilním provedení z pocínovaných měděných drátů (podle DIN EN 60228) |
 | Izolace žil |
Mechanicky vysoce kvalitní směs TPE |
 | Splétání žil |
Podle specifikace měřícího systému |
 | Vnitřní buňka |
Směs TPE přizpůsobená® tak, aby vyhovovala požadavkům řetězů e-chain |
 | Celkový štít |
Extrémně flexibilní opletení z pocínovaných měděných drátů. Lineární pokrytí přibližně 70 %, optické přibližně 90 % |
| | Elementový štít |
Extrémně flexibilní opletení z pocínovaných měděných drátů. Lineární pokrytí přibližně 70 %, optické přibližně 90 % |
 | Vnější buňka |
Směs TPE s nízkou adhezí, extrémně odolná proti oděru a vysoce pružná, přizpůsobená tak, aby vyhovovala požadavkům řetězů® e-chain |
| | Barva vnějšího pláště |
Žlutozelená (srovnatelná s RAL 6018) |
 | CFRIP® |
Rychlejší odizolování kabelů: do vnějšího pláště je zalisována odtrhávací lišta |
| Elektrické informace | |
 | Jmenovité napětí |
50V |
 | Zkušební napětí |
1 500V (podle DIN EN 50395) |
| Vlastnosti a schválení | |
 | Odolnost vůči UV záření |
Středně |
 | Odolnost proti oleji |
Odolné proti olejům (podle DIN EN 60811-404), odolné vůči biologickým olejům (podle VDMA 24568 s Plantocut 8 S-MB testované DEA), třída 4 |
 | Bez silikonu |
Bez silikonu, který může ovlivnit přilnavost barvy (podle PV 3.10.7 – stav 1992) |
 | Bez halogenů |
Podle DIN EN 60754 |
 | EAC |
Číslo certifikátu RU C-DE. ME77. B.00295/19 |
 | DOSÁHNOUT |
V souladu s nařízením (ES) č. 1907/2006 (REACH) |
 | Bez olova |
Podle směrnice 2011/65/EU (RoHS-II) |
 | Čisté prostory |
Podle ISO třídy 1. Materiál vnějšího pláště této řady odpovídá CF9.15.07 - testováno IPA podle normy DIN EN ISO 14644-1 |
 | CE |
Podle směrnice 2014/35/EU |
 | UL/CSA |
Styl 10467 a 22333, 300 V, 80 °C |
 | UL ověřeno |
Číslo certifikátu B129699: "Kalkulačka životnosti kabelů chainflex 36 měsíců společnosti igus založená na 2 miliardách zkušebních cyklů ročně" |
 | DESINA |
Podle VDW, standardizace DESINA |
 | UKCA |
V souladu s platnými předpisy Spojeného království (stav k 08/2021) |
