Měřicí kabel CF113.D

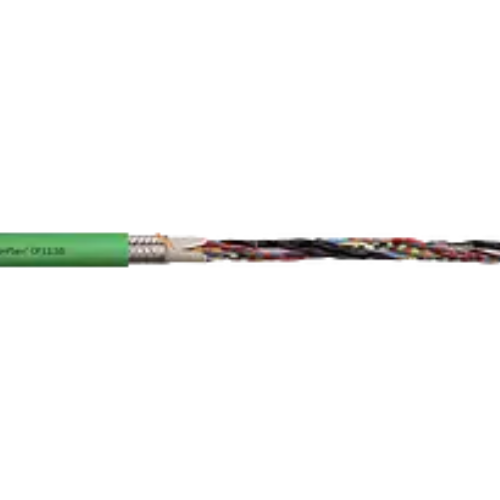

Měřící kabel chainflex® CF113.D

  • Vnější plášť PUR
  • Stíněný
  • Odolný proti vrypům
  • Oheň retardující
  • Odolný proti hydrolýze
  • Odolný proti mikroorganismům
  • Bez obsahu PVC a halogenů
  • Odolný proti olejům a chladícím kapalinám

Typické oblasti použití CF113.D:

  • Pro aplikace s extrémně vysokým zatížením
  • Téměř neomezená odolnost proti olejům
  • Vnitřní a vnější použití bez přímého slunečního záření
  • Samonosné pojezdy a kluzné aplikace do délky pojezdu až 100 m
  • Regálové zakládací a vyjímací jednotky pro high-bay sklady, obráběcí stroje/obráběcí jednotky, pro rychlou manipulaci, čisté prostrory
  1. Splétaný vodič s jemnými dráty, obzvláště odolný ohybu
  2. Splétané měděné stínění mimořádně odolné proti ohybu
  3. Žílový prvek zaručující pevnost v tahu
  4. Žíly vinuté v mimořádně krátkých roztečích
  5. Vyztužený, extrudovaný
  6. Splétané měděné stínění vysoce odolné proti ohybu
  7. S tlakem extrudovanou směsí z PUR

Životnost kabelu CF113.D:

Garantovaná životnost
(počet dvojzdvihů)
5 milionů 7,5 milionu 10 milionů
Teplota od/do [°C] R min. [Faktor x d] R min. [Faktor x d] R min. [Faktor x d]
-25 / -15 10 11 12
-15 / +70 7.5 8.5 9.5
+70 / +80 10 11 12

Technické údaje kabelu CF113.D

Dynamické informace
Min. | Min. poloměr ohybu, e-chain (faktor) 7,5 x d
Min. | Min. poloměr ohybu, e-chain
Průměr 48,75 mm
Min. | Min. poloměr ohybu, pružný (součinitel) 6 x d
Min. | Min. poloměr ohybu, pružný
Průměr 39 mm
Min. | Min. poloměr ohybu pevný (faktor)
4 x d
Min. | Min. poloměr ohybu, pevný
Průměr 26 mm
ICON_Temperatur | Teplotní řetěz e-chain®
-25°C až +80°C
ICON_Temperatur | Teplota, flexibilní
-40°C až +80°C (podle DIN EN 60811-504)
ICON_Temperatur | Teplota, pevná
-50°C až +80°C (podle DIN EN 50305)
ICON_v-max | v max. bez podpory (rychlost)
10 m/s
v-max. | v max. kluznost (rychlost)
5 m/s
a-max | a max. (zrychlení)
50 m/s²
délka | Délka pojezdu třídy
Samonosné délky pojezdu a až 100 m pro kluzné aplikace
Torze | Třídní torze
Žádné zkroucení
Konstrukce kabelů
Průvodčí | Vodič
jemně slaněný vodič ve speciálním ohybu odolném provedení obsahující pocínované měděné drátky (dle EN 60228)
izolace jádra | Izolace žil
Mechanicky vysoce kvalitní směs TPE
uvíznutí jádra | Splétání žil
Podle specifikace měřícího systému
Vnitřní buňka | Vnitřní buňka
Směs TPE přizpůsobená® tak, aby vyhovovala požadavkům řetězů e-chain
Celkový štít | Celkový štít
Extrémně flexibilní opletení z pocínovaných měděných drátů. Lineární pokrytí přibližně 70 %, optické přibližně 90 %
štít | Elementový štít
Extrémně flexibilní opletení z pocínovaných měděných drátů. Lineární pokrytí přibližně 70 %, optické přibližně 90 %
vnější plášt | Vnější buňka
Bezhalogenová, vysoce otěruvzdorná směs PUR s nízkou adhezí, přizpůsobená požadavkům řetězů® e-chain (podle DIN EN 50363-10-2)
vnější plášt | Barva vnějšího pláště
Žlutozelená (srovnatelná s RAL 6018)
CFRIP | CFRIP®
Rychlejší odizolování kabelů: do vnitřního pláště je zalisována odtrhávací lišta
Elektrické informace
jmenovité napětí | Jmenovité napětí
50V
zkušební napětí | Zkušební napětí
500V
Vlastnosti a schválení
UV | Odolnost vůči UV záření
Středně
Icon_oil | Odolnost proti oleji
Odolnost proti olejům (podle DIN EN 50363-10-2), třída 3
Bez silikonu | Bez silikonu
Bez silikonu, který může ovlivnit přilnavost barvy (podle PV 3.10.7 – stav 1992)
Bez halogenu | Bez halogenů
Podle DIN EN 60754
EAC | EAC
Číslo certifikátu RU C-DE. ME77. B.00295/19
REACH | DOSÁHNOUT
V souladu s nařízením (ES) č. 1907/2006 (REACH)
RoHS | Bez olova
Podle směrnice 2011/65/EU (RoHS-II)
cleanroom | Čisté prostory
Podle ISO třídy 1. Materiál vnějšího pláště této řady odpovídá CF77.UL.05.12.D - testováno IPA podle normy DIN EN ISO 14644-1
CE | CE Podle směrnice 2014/35/EU
UL,CSA | UL/CSA
Styl 10467 a 20233, 300 V, 80 °C
UL ověřeno | UL ověřeno
Číslo certifikátu B129699: "Kalkulačka životnosti kabelů chainflex 36 měsíců společnosti igus založená na 2 miliardách zkušebních cyklů ročně"
DESINA | DESINA
Podle VDW, standardizace DESINA
Zpomalovač hoření | Zpomalovač hoření
Podle IEC 60332-1-2, Kabelový plamen, VW-1, FT1, FT2/Horizontální plamen
DNV | DNV
Certifikát schválení typu TAE00003X4
NFPA | NFPA
Podle NFPA 79-2018, kapitola 12.9
Pobřežní | Pobřeží
Odolnost proti bahnu podle NEK 606 - stav 2009
UKCA | UKCA
V souladu s platnými předpisy Spojeného království (stav k 08/2021)

Filtrování produktů

Skupina
Typ
Struktura kabelu
Materiál

Počet nalezených produktů: 7

Číslo zboží
Skladem
Množství
MJ
Shop
Jednotková
cena od
Typ Skupina Materiál Vnější Ø [kg/km] Měď [kg/km] Struktura
kabelu

CF113.003.D Kabel Chainflex CF113.003.D

0
m
275,22
CF113.D
Kabely pro měřicí systémy
PUR
8
103
56
(3x(2x0,14)+2x1,0)C
  • >= 1 275,22

CF113.009.D Kabel Chainflex CF113.009.D

0
m
280,50
CF113.D
Kabely pro měřicí systémy
PUR
8,50
99
57
(4x(2x0,25)+2x0,5)C
  • >= 1 280,50

CF113.015.D Kabel Chainflex CF113.015.D

0
m
302,61
CF113.D
Kabely pro měřicí systémy
PUR
9
114
60
(4x(2x0,14)+4x0,5)C
  • >= 1 302,61

CF113.018.D Kabel Chainflex CF113.018.D

0
m
174,24
CF113.D
Kabely pro měřicí systémy
PUR
6,50
65
41
(2x(2x0,25)+2x0,5)C
  • >= 1 174,24

CF113.025.D Kabel Chainflex CF113.025.D

0
m
558,69
CF113.D
Kabely pro měřicí systémy
PUR
10
141
72
(3x(2x0,14)C+(2x0,5)C)C
  • >= 1 558,69

CF113.028.D Kabel Chainflex CF113.028.D

0
m
280,17
CF113.D
Kabely pro měřicí systémy
PUR
7,50
69
44
(2x(2x0,20)+(2x0,38))C
  • >= 1 280,17

CF113.033.D Kabel Chainflex CF113.033.D

103
m
396,33
CF113.D
Kabely pro měřicí systémy
PUR
9,50
111
64
4x(2x0,14)C+2x(1,0)C
  • >= 1 396,33

Uvedené ceny jsou bez DPH a platí pro množství, které je aktuálně skladem
