Silový kabel CF27.D

NAKOUPIT V ESHOPU

POPTAT / ODESLAT DOTAZ

Ke stažení

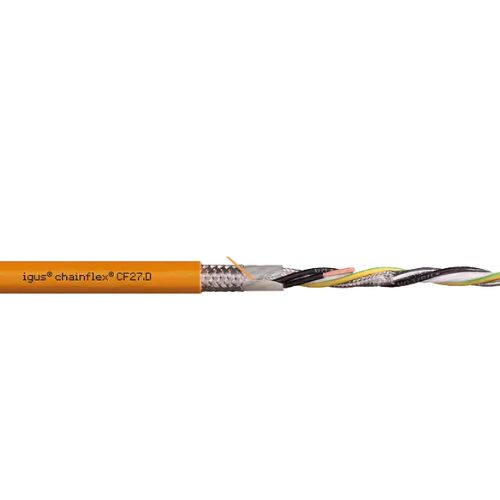

Silový kabel chainflex® CF27.D

Vnější plášť PUR
Stíněný
Odolný proti vrypům
Oheň retardujíc

Bez obsahu PVC a halogenů
Odolný proti hydrolýze a mikroorganismům
Odolný proti olejům a chladícím kapalinám

Typické oblasti použití CF27.D:

Pro aplikace s nejvyšším zatížením
Téměř neomezená odolnost proti olejům
Vnitřní a vnější použití, odolné proti UV záření
Samonosné pojezdy a kluzné aplikace do délky pojezdu až 100 m
Regálové zakládací a vyjímací jednotky pro high-bay sklady, obráběcí stroje/obráběcí jednotky, pro rychlou manipulaci, čisté prostory (Clean room), vkládání polovodičů, venkovní jeřáby, aplikace při nízkých teplotách

Extrémně flexibilní vodič
Silový vodič s řídicími páry opletený ztužujícími prvky
Extrémně ohebný pár opletený měděným stíněním
Extrudovaná výplň mezi žilami
Flexibilní opletené měděné stínění
Extrudovaná směs PUR

Životnost kabelu CF27.D:

Garantovaná životnost (počet dvojzdvihů)	5 milionů	7,5 milionu	10 milionů
Teplota od/do [°C]	R min. [Součinitel x d]	R min. [Součinitel x d]	R min. [Součinitel x d]
-25 / -15	10	11	12
-15 / +70	7.5	8.5	9.5
+70 / +80	10	11	12

Technické údaje kabelu CF27.D

Dynamické informace
\| Min. poloměr ohybu, řetěz e-chain (součinitel)	7,5 x d
\| Min. poloměr ohybu, řetěz e-chain	Průměr 71,25 mm
\| Min. poloměr ohybu, ohebný (faktor)	6 x d
\| Min. poloměr ohybu, ohebný	Průměr 57 mm
\| Min. poloměr ohybu pevný (součinitel)	4 x d
\| Min. poloměr ohybu, pevný	Průměr 38 mm
\| Teplotní řetěz e-chain®	-25°C až +80°C
\| Teplota, flexibilní	-40°C až +80°C (podle DIN EN 60811-504)
\| Teplota, pevná	-50°C až +80°C (podle DIN EN 50305)
\| v max. bez podpory (rychlost)	10 m/s
\| v max. klouzavost (rychlost)	5 m/s
\| a max. (zrychlení)	80 m/s²
\| Délka pojezdu třídy	Samonosné vzdálenosti a až 100 m pro kluzné aplikace
\| Třídní torze	Žádné zkroucení
Konstrukce kabelů
\| Průvodčí	Splétaný vodič ve zvláště odolné verzi proti ohybu sestávající z holých měděných drátů (podle DIN EN 60228)
\| Izolace jádra	Mechanicky vysoce kvalitní, obzvláště nízkokapacitní směs XLPE
\| Uvíznutí jádra	Výkonová jádra s prvky řídicího páru vinutými prvky pro vysoce pevná tahová napětí
\| Vnitřní buňka	Směs TPE přizpůsobená požadavkům energetických řetězů e-chain®
\| Celkový štít	Extrémně pružné opletení z pocínovaných měděných drátů. Pokrytí lineární cca. 70%, optické cca. 90%
\| Elementový štít	Extrémně odolné opletení z pocínovaných měděných drátů
\| Vnější plášť	Nízkoadhezní, bezhalogenová a vysoce otěruvzdorná PUR směs, přizpůsobená požadavkům energetických řetězů® e-chain (podle DIN EN 50363-10-2)
\| Barva vnějšího pláště	Pastelová oranžová (srovnatelná s RAL 2003)
\| CFRIP®	Rychlejší odizolování kabelů: do vnitřního pláště je vylisován trhací proužek
Elektrické informace
\| Jmenovité napětí	600/1000V (podle DIN VDE 0298-3)
\| Zkušební napětí	4000V (podle DIN EN 50395)
Vlastnosti a schválení
\| Odolnost vůči UV záření	Středně
\| Odolnost proti olejům	Odolnost proti olejům (podle DIN EN 50363-10-2), třída 3
\| Bez silikonu	Bez silikonu, který může ovlivnit přilnavost barvy (podle PV 3.10.7 – stav 1992)
\| Bez halogenů	Podle DIN EN 60754
\| EAC	Číslo certifikátu RU C-DE. ME77. B.00863/20
\| DOSÁHNOUT	V souladu s nařízením (ES) č. 1907/2006 (REACH)
\| Bez olova	Podle směrnice 2011/65/EU (RoHS-II)
\| Čisté prostrory	Podle ISO třídy 1. Materiál vnějšího pláště této řady splňuje CF77.UL.05.12.D - testováno IPA podle normy DIN EN ISO 14644-1
\| CE	Podle směrnice 2014/35/EU
\| UL/CSA	Styl 10492 a 20234, 1000 V, 80 °C
\| UL ověřeno	Číslo certifikátu B129699: "Kalkulačka životnosti kabelů chainflex 36 měsíců společnosti igus založená na 2 miliardách zkušebních cyklů ročně"
\| DESINA	Podle VDW, standardizace DESINA
\| Zpomalovač hoření	Podle IEC 60332-1-2, Kabelový plamen, VW-1, FT1, FT2/Horizontální plamen
\| DNV	Certifikát schválení typu TAE00003XA
\| NFPA	Podle kapitoly 79.2018 NFPA 12-9
\| Pobřežní	Odolnost proti MUD dle NEK 606 - stav 2009
\| UKCA	V souladu s platnými předpisy Spojeného království (stav k 08/2021)
