Ovládací kabel CF5
Ovládací kabel chainflex® CF5
- Vnější plášť z PVC
- Oheň retardující
- Odolný proti olejům
Typické oblasti použití CF5:
- Pro aplikace s vysokým zatížením
- Aplikace s mírným výskytem olejů
- Přednostně vnitřní, ale i venkovní aplikace s okolní teplotou > 5°C
- Samonosné pojezdy a kluzné aplikace do délky pojezdu až 100 m
- Regálové zakládací a vyjímací jednotky pro high-bay sklady, obráběcí stroje/balicí stroje, pro rychlou manipulaci, halové jeřáby
|
|
|
Životnost kabelu CF5:
| Garantovaná životnost (počet dvojzdvihů) |
5 milionů | 7,5 milionu | 10 milionů | |||
|---|---|---|---|---|---|---|
| Délka pojezdu | < 10m | ≥ 10m | < 10m | ≥ 10m | < 10m | ≥ 10m |
| Teplota od/do [°C] | R min. [Faktorxd] | R min. [Faktorxd] | R min. [Faktorxd] | |||
| +5 / +15 | 7.5 | 10 | 8.5 | 11 | 9.5 | 12 |
| +15 / +60 | 6.8 | 7.5 | 7.8 | 8.5 | 8.8 | 9.5 |
| +60 / +70 | 7.5 | 10 | 8.5 | 11 | 9.5 | 12 |
Technické údaje kabelu CF5
| Dynamické informace | |
 | Min. poloměr ohybu, řetěz e-chain (součinitel) |
6,8 x d |
| | Min. poloměr ohybu, řetěz e-chain |
81,6 mm |
| | Min. poloměr ohybu, ohebný (faktor) |
5 x d |
| | Min. poloměr ohybu, ohebný |
60 mm |
| | Min. poloměr ohybu, pevný (součinitel) |
4 x d |
| | Min. poloměr ohybu, pevný |
48 mm |
 | Teplotní řetěz e-chain® |
+5°C až +70°C |
| | Teplota, flexibilní |
-5 °C až +70 °C (podle DIN EN 60811-504) |
| | Teplota, pevná |
-15°C až +70°C (podle DIN EN 50305) |
 | v max. bez podpory (rychlost) |
10 m/s |
| | v max. klouzavost (rychlost) |
5 m/s |
 | a max. (zrychlení) |
80 m/s2 |
 | Délka pojezdu třídy |
Samonosné vzdálenosti a až 100 m pro kluzné aplikace |
 | Třídní torze |
Torze ±90°, délka kabelu 1 m, třída 2 |

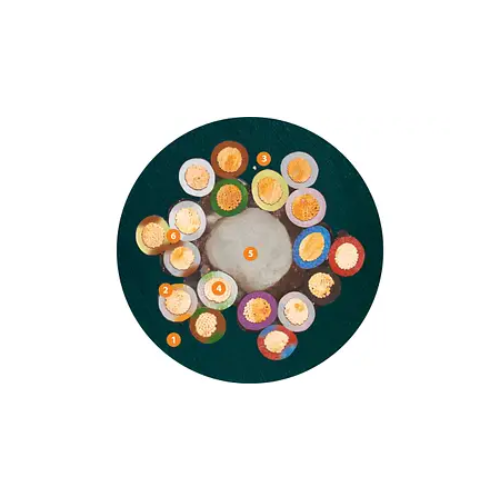

| Konstrukce kabelů | |
 | Průvodčí |
Jemně splétaný vodič sestávající z holých měděných drátů (podle DIN EN 60228) |
 | Izolace jádra |
Mechanicky vysoce kvalitní směs TPE |
 | Uvíznutí jádra |
|
 | Vnější plášť |
|
| | Barva vnějšího pláště |
Mechově zelená (srovnatelná s RAL 6005) |
 | CFRIP® |
Rychlejší odizolování kabelů: do vnějšího pláště je vylisován trhací proužek |
| Elektronické informace | |
 | Jmenovité napětí |
300/500V (podle DIN VDE 0298-3) |
 | Zkušební napětí |
2000V (podle DIN EN 50395) |
| Vlastnosti a schválení | |
 | Odolnost vůči UV záření |
Středně |
 | Odolnost proti olejům |
Odolnost proti olejům (podle DIN EN 50363-4-1), třída 2 |
 | Bez silikonu |
Bez silikonu, který může ovlivnit přilnavost barvy (podle PV 3.10.7 - stav 1992) |
 | EAC |
Číslo certifikátu RU C-DE. ME77. B.00300/19 |
 | DOSÁHNOUT |
V souladu s nařízením (ES) č. 1907/2006 (REACH) |
 | Bez olova |
Podle směrnice 2011/65/EU (RoHS-II) |
 | Čisté prostory |
Podle ISO třídy 2, materiál/kabel testován IPA podle normy DIN EN ISO 14644-1 |
 | CE |
Podle směrnice 2014/35/EU |
 | UL/CSA |
Styl 10492 a 2570, 600 V, 80°C |
 | UL ověřeno |
Číslo certifikátu B129699: "Kalkulačka životnosti kabelů chainflex 36 měsíců společenosti igus založená na 2 miliardách zkušebních cyklů ročně" |
 | Zpomalovač hoření |
Podle IEC 60332-1-2, Kabelový plamen, VW-1, FT1, FT2/Horizontální plamen |
 | NFPA |
Podle kapitoly 79.2018 NFPA 12-9 |
 | UKCA |
V souladu s platným předpisy Spojeného království (stav k 08/2021 |
