Silový kabel CF885.PE

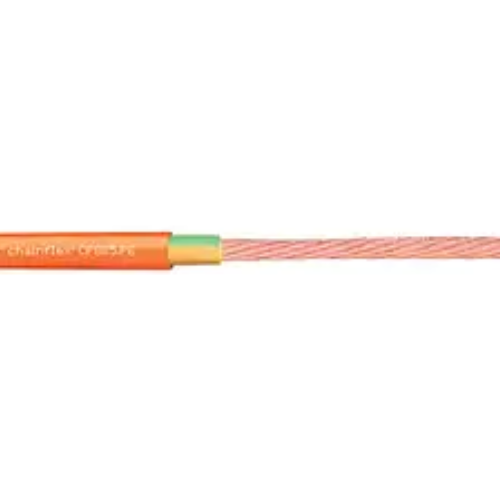

Silový kabel chainflex® CF885.PE
|
|
Typické oblasti použití CF885.PE:
- Pro flexibilní aplikace
- Bez vlivu oleje
- Přednostně pro vnitřní aplikace
- Speciálně pro samonosné pojezdové vzdálenosti až 10 m
- Zpracování dřeva/kamene, balicí průmysl, manipulace,seřizovací zařízení
 |
|
Životnost kabelu CF885.PE:
|
Garantovaná životnost |
1 milionů | 3 milionů | 5 milionů |
|---|---|---|---|
| Teplota od/do [°C] | R min. [Faktor x d] |
R min. [Faktor x d] |
R min. [Faktor x d] |
| +5 / +15 |
17.5 |
18.5 |
19.5 |
| +15 / +60 |
15 |
16 |
17 |
| +60 / +70 |
17.5 |
18.5 |
19.5 |
Technické údaje kabelu CF885.PE
| Dynamické informace | |
 | Min. poloměr ohybu, řetěz e-chain (součinitel) |
15 x d |
| | Min. poloměr ohybu, řetěz e-chain |
Průměr 97,5 mm |
| | Min. poloměr ohybu, ohebný (faktor) |
12 x d |
| | Min. poloměr ohybu, ohebný |
Průměr 78 mm |
| | Min. poloměr ohybu pevný (součinitel) |
8 x d |
| | Min. poloměr ohybu, pevný |
80 mm |
 | Teplotní řetěz e-chain® |
+5°C až +70°C |
| | Teplota, flexibilní |
-5°C až +70°C (podle DIN EN 60811-504) |
| | Teplota, pevná |
-15°C až +70°C (podle DIN EN 50305) |
 | v max. bez podpory (rychlost) |
3 m/s |
 | a max. (zrychlení) |
20 m/s² |
 | Délka pojezdu třídy |
Samonosné až 100 m |
 | Třídní torze |
Žádné zkroucení |
| Konstrukce kabelů | |
 | Průvodčí |
Vodič sestávající z holých měděných drátů (podle DIN EN 60228) |
 | Izolace jádra |
Mechanicky vysoce kvalitní, obzvláště nízkokapacitní TPE směs |
 | Uvíznutí jádra |
Jádra navíjená s optimalizovanou délkou stoupání |
 | Vnější plášť |
Směs PVC s nízkým adhezí přizpůsobená požadavkům energetických řetězů e-chain® |
| | Barva vnějšího pláště |
Pastelová oranžová (srovnatelná s RAL 2003) |
| Elektrické informace | |
 | Jmenovité napětí |
600/1000V (podle DIN VDE 0298-3) |
 | Zkušební napětí |
4000V (podle DIN EN 50395) |
| Vlastnosti a schválení | |
 | Odolnost vůči UV záření |
Žádný |
 | Bez silikonu |
Bez silikonu, který může ovlivnit přilnavost barvy (podle PV 3.10.7 – stav 1992) |
 | EAC |
Číslo certifikátu RU C-DE. ME77. B.00300/19 |
 | DOSÁHNOUT |
V souladu s nařízením (ES) č. 1907/2006 (REACH) |
 | Bez olova |
Podle směrnice 2011/65/EU (RoHS-II) |
 | CE |
Podle směrnice 2014/35/EU |
 | UL/CSA |
Styl 10492 a 2570, 1000 V, 80 °C |
 | UL ověřeno |
Číslo certifikátu B129699: "Kalkulačka životnosti kabelů chainflex 36 měsíců společnosti igus založená na 2 miliardách zkušebních cyklů ročně" |
 | Zpomalovač hoření |
Podle IEC 60332-1-2, Kabelový plamen, VW-1, FT1, FT2/Horizontální plamen |
 | NFPA |
Podle kapitoly 79.2018 NFPA 12-9 |
 | UKCA |
V souladu s platnými předpisy Spojeného království (stav k 08/2021) |
