Sběrnicový kabel chainflex® CF888

Vnější plášť z PVC
Stíněný

Oheň retardující

Typické oblasti použití CF888:

Pro flexibilní aplikace
Aplikace bez výskytu olejů
Preferované vnitřní aplikace
Obzvláště pro samonosné aplikace
Zpracování dřeva/kamene, balící průmysl, zásobovací systémy, manipulace, regulační zařízení

Vodič odolný proti ohybu
Žíly se speciálním krátkým stoupáním
Opletené měděné stínění
Extrudovaná směs PVC

Životnost kabelu CF888:

Garantovaná životnost (počet dvojzdvihů)	1 milionů	3 milionů	5 milionů
Teplota od/do [°C]	R min. [Faktor x d]	R min. [Faktor x d]	R min. [Faktor x d]
+5 / +15	17.5	18.5	19.5
+15 / +60	15	16	17
+80 / +90	17.5	18.5	19.5

Technické údaje kabelu CF888

Dynamické informace
\| Min. poloměr ohybu, řetěz e-chain (součinitel)	15 x d
\| Min. poloměr ohybu, řetěz e-chain	105 mm
\| Min. poloměr ohybu, ohebný (faktor)	12 x d
\| Min. poloměr ohybu, ohebný	84 mm
\| Min. poloměr ohybu pevný (součinitel)	8 x d
\| Min. poloměr ohybu, pevný	56 mm
\| Teplotní řetěz e-chain®	+5°C až +70°C
\| Teplota, flexibilní	-5°C až +70°C (podle DIN EN 60811-504)
\| Teplota, pevná	-15°C až +70°C (podle DIN EN 50305)
\| v max. bez podpory (rychlost)	3 m/s
\| a max. (zrychlení)	20 m/s²
\| Délka pojezdu třídy	Samonosné až 10 m
\| Třídní torze	Žádné zkroucení

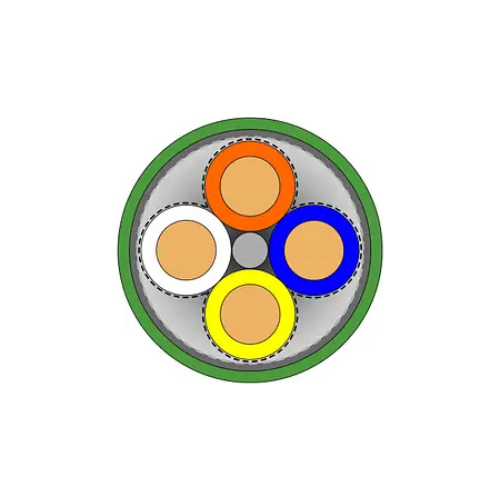

Konstrukce kabelů
\| Průvodčí	Vodič sestávající z holých měděných drátů (podle DIN EN 60228)
\| Izolace jádra	Podle specifikace autobusu
\| Celkový štít	oplétání z pocínovaných měděných drátů. Pokrytí cca 60% opické
\| Vnější plášť	Směs PVC s nízkým adhezí přizpůsobená požadavkům energetických řetězů e-chain®
\| Barva vnějšího pláště	Žlutozelená (srovnatelná s RAL 6018)
Elektrické informace
\| Jmenovité napětí	50
\| Zkušební napětí	500
Vlastnosti a schválení
\| Odolnost vůči UV záření	Žádný
\| EAC	Číslo certifikátu RU C-DE. ME77. B.00300/19
\| DOSÁHNOUT	V souladu s nařízením (ES) č. 1907/2006 (REACH)
\| CE	Podle směrnice 2014/35/EU
\| UL/CSA	Styl 1598 a 2571, 30 V, 80 °C
\| UL ověřeno	Číslo certifikátu B129699: "Kalkulačka životnosti kabelů chainflex 36 měsíců společnosti igus založená na 2 miliardách zkušebních cyklů ročně"
\| UKCA	V souladu s platnými předpisy Spojeného království (stav k 08/2021)
