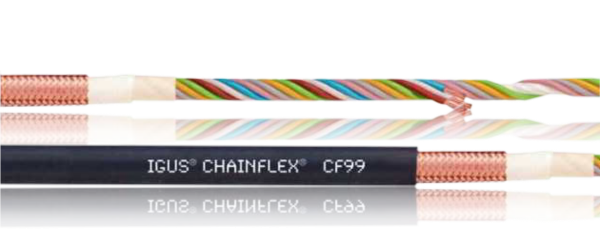

Ovládací kabel chainflex® CF99

Vnější plášť TPE
Stíněný
Odolný proti olejům a bio olejům

Bez obsahu PVC a halogenů
Flexibilní při nízkých teplotách
Odolný proti hydrolýze a mikroorganismům

Typické oblasti použití CF99:

Pro maximální zatížení a obzvláště malé poloměry do 4 xd
Obzvláště pro krátké, velmi rychlé aplikace s malými poloměry ohybu a úzkým pracovním prostorem
Téměř neomezená odolnost proti olejům, včetně bio olejů
Vnitřní a vnější použití, odolné proti UV záření
Automatizační stoje Pick and place, automatické dveřní systémy, čisté prostory (Clean room), pro velmi rychlou manipulaci

Speciální slitina, extrémně vysoká pružnost
Navíjení ve vrstvách s extrémně krátkými rozestupy
Vyztužený, extrudovaný
Speciální plášť s extrémně vysokou ohebností ze slitinových drátů
Extruzní směs TPE

Životnost kabelu CF99:

Garantovaná životnost (počet dvojzdvihů)	5 milionů	40 milionů	100 milionů
Teplota od/do [°C]	R min. [Faktor x d]	R min. [Faktor x d]	R min. [Faktor x d]
-35 / -25	4	6	7
-25 / +80	3	5	6
+80 / +90	4	6	7

Technické údaje kabelu CF99

Dynamické informace
\| Min. poloměr ohybu, řetěz e-chain (součinitel)	3 x d
\| Min. poloměr ohybu, řetěz e-chain	24 mm
\| Min. poloměr ohybu, ohebný (faktor)	3 x d
\| Min. poloměr ohybu, ohebný	24 mm
\| Min. poloměr ohybu, pevný (součinitel)	3 x d
\| Min. poloměr ohybu, pevný	24 mm
\| Teplotní řetěz e-chain®	-35°C až +90°C
\| Teplota, flexibilní	-50°C až +90°C (podle DIN EN 60811-504)
\| Teplota, pevná	-55°C až +90°C (podle DIN EN 50305)
\| v max. bez podpory (rychlost)	10 m/s
\| v max. klouzavost (rychlost)	6 m/s
\| Délka pojezdu třídy	Samonosné vzdálenosti a až 100 m pro kluzné aplikace
\| Třídní torze	Žádné zkroucení
Konstrukce kabelů
\| Průvodčí	Vodič sestávající z vysoce flexibilní speciální slitiny
\| Izolace jádra	Mechanicky vysoce kvalitní směs TPE
\| Uvíznutí jádra	Jádra navinutá ve vrstvě s obzvláště krátkou délkou rozteče
\| Vnitřní buňka	Směs TPE přizpůsobená požadavkům energetických řetězů e-chain®
\| Celkový štít	Extrémně odolné opletení ze slitinových drátů. Pokrytí cca 70% lineární, cca 90% optické
\| Vnější plášť	Vysoce flexibilní směs TPE s nízkou adhezí a extrémně odolná proti oděru, přizpůsobená požadavkům energetických řetězů e-chain®
\| Barva vnějšího pláště	Ocelově modrá (srovnatelná s RAL 5011)
Elektronické informace
\| Jmenovité napětí	300/500V
\| Zkušební napětí	1500V
Vlastnosti a schválení
\| Odolnost vůči UV záření	Vysoko
\| Odolnost proti olejům	Odolné proti olejům (podle DIN EN 60811-404), odolné vůči bioolejům (podle VDMA 24568 s Plantocut 8 S-MB testovaným DEA), třída 4
\| Bez silikonu	Bez silikonu, který může ovlivnit přilnavost barvy (podle PV 3.10.7 - stav 1992)
\| Bez halogenů	Podle DIN EN 60754
\| EAC	Číslo certifikátu RU C-DE. ME77. B.00300/19
\| DOSÁNOUT	V souladu s nařízením (ES) č. 1907/2006 (REACH)
\| Bez olova	Podle směrnice 2011/65/EU (RoHS-II)
\| Čisté prostory	Podle ISO třídy 1. Materiál vnějšího pláště této řady splňuje CF9.15.07 - testováno IPA podle normy DIN EN ISO 14644-1
\| CE	Podle směrnice 2014/35/EU
\| UL ověřeno	Číslo certifikátu B129699: "Kalkulačka životnosti kabelů chainflex 36 měsíců společnosti igus založená na 2 miliardách zkušebních cyklů ročně"
\| UKCA	V souladu s platným předpisy Spojeného království (stav k 08/2021
