Sběrnicový kabel CFBUS.PVC

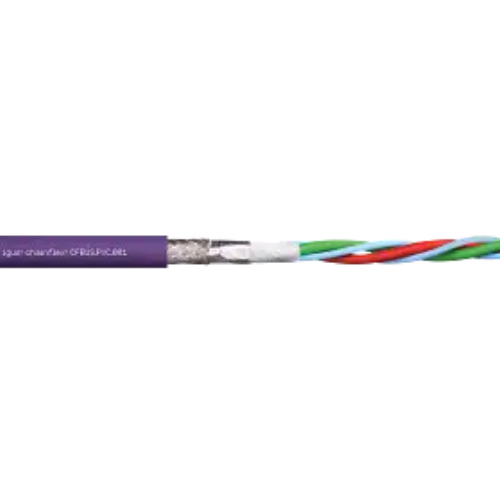

Sběrnicový kabel chainflex® CFBUS.PVC
|
|
Typické oblasti použití CFBUS.PVC:
- Pro aplikace se středním zatížením
- Aplikace s mírným výskytem olejů
- Přednostně vnitřní, ale i venkovní aplikace s okolní teplotou > 5°C
- Samonosné délky pojezdu a až 20 m pro kluzné aplikace
- Obráběcí stroje/balicí stroje, manipulace, halové jeřáby
 |
|
Životnost kabelu CFBUS.PVC:
|
Garantovaná životnost |
5 milionů | 7,5 milionu | 10 milionů |
|---|---|---|---|
| Teplota od/do [°C] |
R min. [Faktor x d] |
R min. [Faktor x d] |
R min. [Faktor x d] |
| +5 / +15 | 15 | 16 | 17 |
| +15 / +60 | 12.5 | 13.5 | 14.5 |
| +60 / +70 | 15 | 16 | 17 |
Technické údaje kabelu CFBUS.PVC
| Dynamické informace | |
 | Min. poloměr ohybu, řetěz e-chain (součinitel) |
12,5 x d |
| | Min. poloměr ohybu, řetěz e-chain |
106,25 mm |
| | Min. poloměr ohybu, ohebný (faktor) |
10 x d |
| | Min. poloměr ohybu, ohebný |
85 mm |
| | Min. poloměr ohybu pevný (součinitel) |
7 x d |
| | Min. poloměr ohybu, pevný |
59,5 mm |
 | Teplotní řetěz e-chain® |
+5°C až +70°C |
| | Teplota, flexibilní |
-5°C až +70°C (podle DIN EN 60811-504) |
| | Teplota, pevná |
-15°C až +70°C (podle DIN EN 50305) |
 | v max. bez podpory (rychlost) |
3 m/s |
| | v max. klouzavost (rychlost) |
2 m/s |
 | a max. (zrychlení) |
30 m/s² |
 | Délka pojezdu třídy |
Pojezdy až 20 m |
 | Třídní torze |
Žádné zkroucení |

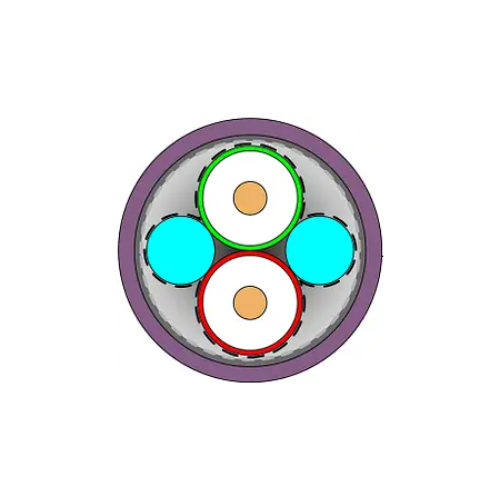

| Konstrukce kabelů | |
 | Průvodčí |
Splétaný vodič ve zvláště odolné verzi proti ohybu sestávající z holých měděných drátů (podle DIN EN 60228) |
 | Izolace jádra |
Podle specifikace autobusu |
 | Celkový štít |
Oplet odolný proti ohybu z pocínovaných měděných drátů. Pokrytí cca 55% lineární, cca 80% optické |
 | Vnější plášť |
Směs PVC s nízkým adhezí přizpůsobená požadavkům energetických řetězů® e-chain (podle DIN EN 50363-4-1) |
| | Barva vnějšího pláště |
Červený šeřík (srovnatelný s RAL 4001) |
| Elektrické informace | |
 | Jmenovité napětí |
50V |
 | Zkušební napětí |
500V |
| Vlastnosti a schválení | |
 | Odolnost vůči UV záření |
Středně |
 | Odolnost proti olejům |
Odolnost proti olejům (podle DIN EN 50363-4-1), třída 2 |
 | Bez silikonu |
Bez silikonu, který může ovlivnit přilnavost barvy (podle PV 3.10.7 – stav 1992) |
 | EAC |
Číslo certifikátu RU C-DE. ME77. B.00295/19 |
 | DOSÁHNOUT |
V souladu s nařízením (ES) č. 1907/2006 (REACH) |
 | Bez olova |
Podle směrnice 2011/65/EU (RoHS-II) |
 | Čisté prostory |
Podle ISO třídy 1. Materiál vnějšího pláště této řady vyhovuje CF240.02.24 - testováno IPA podle normy DIN EN ISO 14644-1 |
 | CE |
Podle směrnice 2014/35/EU |
 | UL/CSA |
Styl 1598 a 2571, 30 V, 80 °C |
 | UL ověřeno |
Číslo certifikátu B129699: "Kalkulačka životnosti kabelů chainflex 36 měsíců společnosti igus založená na 2 miliardách zkušebních cyklů ročně" |
 | UL-Listed |
CMX UL 444, 75°C |
 | Zpomalovač hoření |
Podle IEC 60332-1-2, Kabelový plamen, VW-1, FT1, FT2/Horizontální plamen |
 | NFPA |
Podle kapitoly 79.2018 NFPA 12-9 |
 | UKCA |
V souladu s platnými předpisy Spojeného království (stav k 08/2021) |
