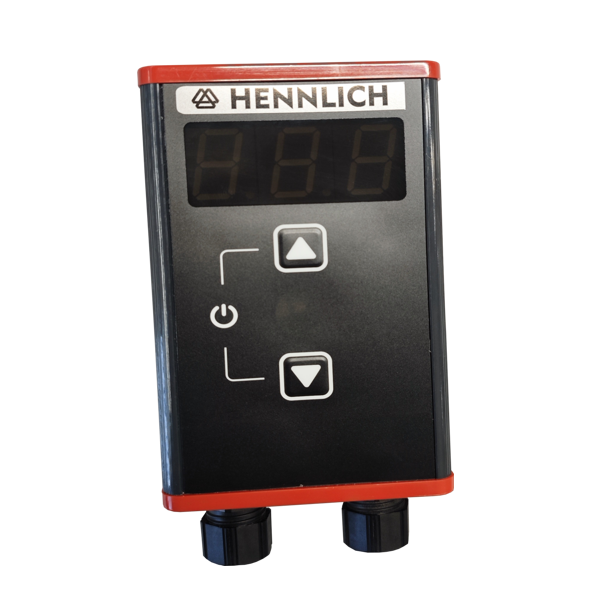

Digitální teplotní regulátor L-400

Průmyslový kompaktní regulátor teploty, kterým lze jednoduše ovládat topný kabel, topné těleso nebo jiný topný prvek. Pracovní teplota je nastavována přímo na čelním panelu pomocí tlačítek. Teplota je zobrazena na LED displeji. Regulátor L-400 pracuje s napětím v rozsahu 100 až 240 V AC 50/60 Hz a dokáže spínat topné prvky až do max. proudu 16 A. Propojení topných prvků může být prostřednictvím konektorů nebo kabelu s volnými konci. Tento kompaktní regulátor je běžně dodáván pro montáž na suchý zip / pásku (součást dodávky). Volitelně může být doplněn kovovou destičkou pro pevnou instalaci na stěnu pomocí šroubů.

FAT (fast-adaptive-tuning) = rychlé adaptivní ladění

Nový algoritmus trvale přizpůsobuje řídicí parametry řídicímu procesu. Běžné nastavení PID regulátorů nebo provádění automatického ladění je již zastaralé. Samoptimalizační logika regulátoru vede k efektivnímu přizpůsobení jakémukoli uzavřenému regulačnímu okruhu a rychlému dosažení vyrovnání mezi nastavenou teplotou a skutečnou hodnotou

Technické údaje:
Napětí:	100 ... 260 V AC 50/60Hz
Spínaný. výkon:	max. 16 A (max 10 A s konektorovým připojením, vnitřní pojistka 10 A)
Typ sensoru:	2x PT100 (2 – vodič) nebo 2x termočlánek
Teplotní rozsah:	PT100 -99 … +850 °C, termočlánek -99 … +999 °C
Spínací prvek	Hybridní relé
Typ regulace:	FAT (fast-adaptive-tuning)
Přesnost:	±3 °C
Display:	Digitální 3místný + LED indikace
Okolní podmínky:	-20 °C ... +50 °C
IP krytí:	IP65
Rozměry:	80 x 130 x 45 mm

Konstrukce

Pouzdro z polykarbonátu (80 × 130 × 45 mm) s krytím IP65, hybridním relé, vnitřní pojistkou 10 A a tepelnou ochranou s automatickým resetem při +85 °C. Standardně osazeno dvěma vstupy pro čidla Pt100 (2-vodičové) nebo termočlánky typu K – jedno pro řízení, druhé jako omezovač nebo monitor topného kabelu (volitelně dle objednávky). Napájecí kabel o délce 5 m je zakončen vidlicí Schuko.

Typ L-410

16 A, výstup k topení volnými konci kabelu; univerzální provedení pro vlastní zapojení

Typ L-430

10 A, výstup k topení konektorem 6+PE; rychlé připojení k topným prvkům s konektorem

Hlavní výhody

· Plug-and-play instalace

· Dvě nezávislá čidla – řídicí + omezovač/monitor pro vyšší bezpečnost ohřevu

· Hybridní relé s životností přes 2,5 milionu sepnutí pod plnou zátěží

· Samooptimalizační algoritmus FAT bez nutnosti ladění PID parametrů

· Krytí IP65 a robustní polykarbonátové pouzdro pro průmyslové prostředí

· Snadné nastavení teploty přímo na klávesnici nebo přes IR ovladač

· Přehledný 3místný LED displej a tříbarevná stavová LED dioda

· Volitelné předkonfigurování z výroby pro okamžité použití

· Rychlé sejmutí pomocí suchého zipu bez nutnosti nářadí

Často kladené otázky

1. Co se stane při výpadku napájení a po jeho obnovení?

Termostat L-400 ukládá poslední nastavenou žádanou hodnotu do paměti. Po obnovení napájení automaticky pokračuje v regulaci na původní teplotě – pro dlouhodobě běžící topné aplikace tedy odpadá nutnost ručního přenastavení po každém krátkém výpadku.

2. V čem je rozdíl mezi funkcí omezovače (limiter) a monitoru u druhého čidla?

Omezovač (limiter) při překročení mezní teploty fyzicky odpojí topný okruh a obvykle vyžaduje potvrzení obsluhou – využívá se tam, kde je překročení teploty kritické pro bezpečnost média či zařízení. Monitor pouze signalizuje vybočení z nastaveného rozsahu prostřednictvím stavové LED a beznapěťového výstupu, topení však neodpojí – hodí se pro aplikace, kde je důležité o události vědět, ale není potřeba okamžitý tvrdý zásah. Funkce se volí při objednávce.

3. Existuje speciální čidlo pro ohřev tlakových lahví?

Ano. Pro ohřev tlakových lahví je k dispozici řídicí čidlo s magnetickým upevněním, které zajišťuje optimální přenos tepla z válcového kovového povrchu láhve. Magnet drží čidlo v přesné poloze i při vibracích nebo manipulaci, takže odpadá potřeba přídržných pásek či jiného mechanického upevnění.

4. Je termostat L-400 vhodný pro export do USA a Kanady?

Ano, řada L-400 je certifikována dle UL (po zkoušce TÜV SÜD), což usnadňuje uvedení na americký a kanadský trh i v dalších zemích, které UL certifikaci uznávají.

5. Co se stane, pokud se poruší kabel od čidla nebo dojde k jeho přerušení?

Vstupy obou čidel mají vestavěnou detekci přerušení čidla. V případě poruchy termostat automaticky odpojí topný okruh a chybový stav signalizuje tříbarevná stavová LED – tím je vyloučeno nekontrolované přehřátí topného prvku či média.

6. V čem se liší L-400 od L-300?

Řada L-300 je jednodušší AC průchozí termostat ovládaný výhradně přes IR ovladač, bez displeje, s jedním čidlem a krytím IP67 (pro venkovní použití). L-400 má LED displej, ovládání tlačítky přímo na termostatu i přes IR, dvě čidla (řízení + omezovač/monitor), hybridní relé s vyšší proudovou kapacitou až 16 A a je primárně určen pro stacionární průmyslové ohřevy nádrží, sudů, IBC kontejnerů a tlakových lahví.

7. Jaká je životnost hybridního relé v termostatu L-400?

Hybridní relé je dimenzováno na minimálně 2,5 milionu sepnutí pod plnou zátěží. Hybridní konstrukce kombinuje mechanický kontakt s polovodičovým spínacím prvkem – proud teče přes mechanický kontakt s nízkým odporem (minimální oteplení), zatímco vlastní okamžik sepnutí a rozepnutí probíhá přes polovodič bez jiskření. To výrazně prodlužuje životnost oproti čistě reléovému řešení.
