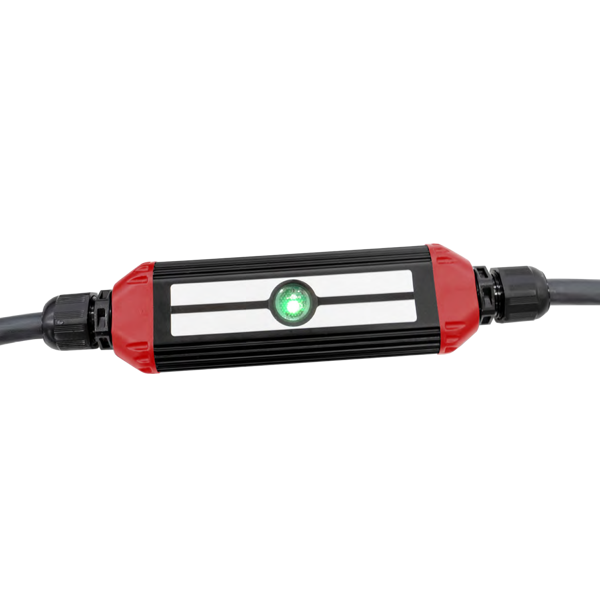

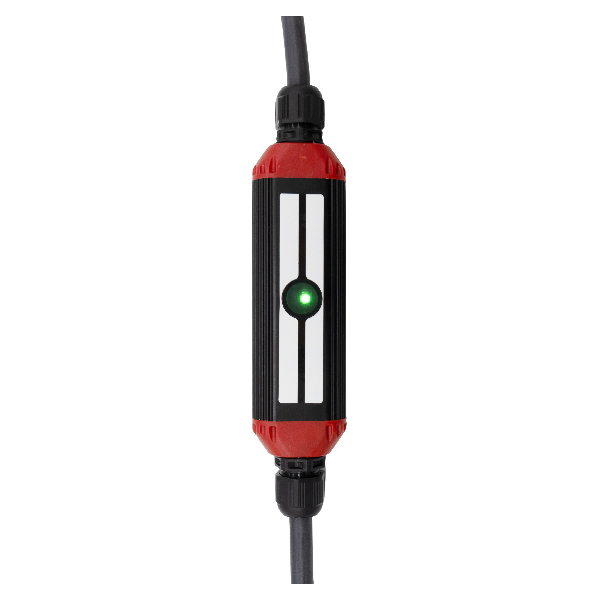

In-Line teplotní regulátor L-200

Termostat série L-200

Stejnosměrný (DC) průchozí termostat pro regulaci nízkonapěťových topných systémů 12–48 V DC s proudovým zatížením až 20 A. Vestavěn přímo do napájecího kabelu topení v koncepci plug-and-play, bez nutnosti samostatné rozvodné skříně. Bezúdržbový elektronický spínač MOSFET a samooptimalizační algoritmus FAT (Fast-Adaptive-Tuning) zajišťují přesnou regulaci bez ručního ladění PID parametrů.

Díky krytí IP67 a zalití elektroniky v pryskyřici je termostat L-200 ideální pro venkovní, mobilní aplikace a všude tam, kde je vyžadována odolnost vůči vodě, prachu a vibracím.

Technické údaje:
Napětí:	12...48 V DC
Max. výkon:	20 A (vnitřní pojistka, nevyměnitelná)
Typ sensoru:	PT100, PT1000, termočlánek K
Teplotní nastavení:	-200..+1350 °C (dle použitého sensoru)
Spínací prvek	MOSFET
Typ regulace:	FAT (fast-adaptive-tuning)
Přesnost:	±3K
LED:	3-barevná LED indikace provozu
Okolní podmínky:	-20 °C ... +45 °C
Pouzdro:	IP67

Konstrukce

Pouzdro z eloxovaného hliníku se zalitou elektronikou, spínačem MOSFET, pojistkou 20 A a ochranou proti přepólování. Standardně osazeno tříbarevnou stavovou LED, beznapěťovým signálním výstupem (50 mA / max. 45 V) a tepelnou ochranou s automatickým resetem při +85 °C. Vstup řídicího čidla pro PT100, PT1000 nebo termočlánek typu K.

Hlavní výhody

· Plug-and-play instalace přímo do napájecího kabelu – bez rozvodné skříně

· Bezúdržbový elektronický spínač MOSFET pro vysokou přesnost a dlouhou životnost

· Krytí IP67 a zalití v pryskyřici – odolnost proti vodě, prachu i vibracím

· Samooptimalizační algoritmus FAT bez nutnosti ladění PID parametrů

· Bezpečné nastavení žádané teploty pouze přes IR ovladač

· Volitelné před-konfigurování z výroby pro okamžité použití

· Beznapěťový signální výstup pro hlášení dosažení teploty

Často kladené otázky

1. Pro jaké napájecí napětí je termostat L-200 určen?

Termostat pracuje s nízkonapěťovým stejnosměrným napájením v rozsahu 12 až 48 V DC. Pro střídavé napájení 100–240 V AC je určena řada L-300.

2. Jaký je maximální spínaný proud?

Provedení L-211 a L-251 spínají až 20 A, provedení L-231 až 13 A. Vyšší proudy jsou jištěny vestavěnou nevyměnitelnou pojistkou 20 A.

3. Lze termostat použít ve venkovním prostředí?

Ano. Krytí IP67 a zalití elektroniky v pryskyřici zajišťují odolnost vůči vodě, prachu a vibracím. Provozní teplota okolí je −20 °C až +45 °C.

4. Jakým způsobem se nastavuje žádaná teplota?

Výhradně pomocí infračerveného dálkového ovladače. Tato koncepce zabraňuje neoprávněnému přenastavení a umožňuje bezpečnou obsluhu i v provozech s více termostaty vedle sebe.

5. Je možné objednat termostat s přednastavenou teplotou?

Ano, jako volitelnou výbavu lze objednat před-konfigurování z výroby. Termostat je pak po zapojení připraven k okamžitému použití bez dalšího nastavování.
