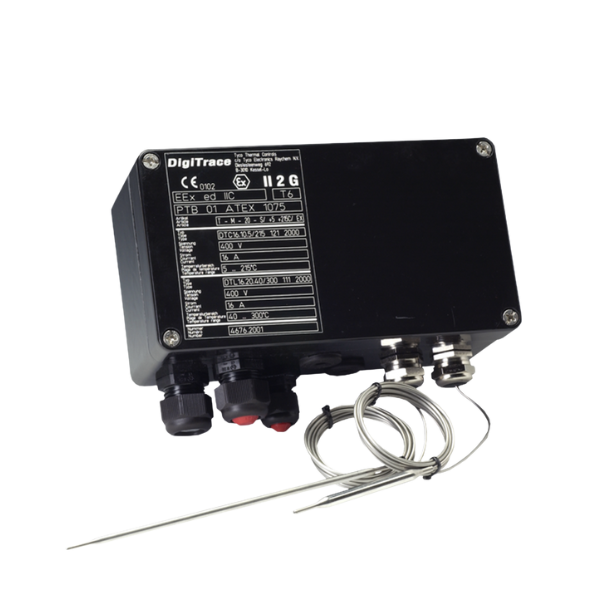

Termostat T-M-20-S/+x+y/EX
Termostat T-M-20-S/+x+y/EX s teplotním omezovačem
Termostat pro snímání teploty otápěného povrchu umožňuje ovládání a limitování teploty v prostředích s nebezpečím výbuchu
.
.V případě překročení nastavené maximální teploty systému otápění, které může nastat selháním řídicího termostatu, provede omezovač odpojení systému, neboť by došlo k nebezpečnému nárůstu procesní teploty. Maximální jmenovité napětí je 400 V AC. Kapacita spínacího proudu je maximálně 16 A přes nezávislé jednopólové mikrospínače v provedení EEx d s beznapěťovými kontakty. Spínače jsou namontovány uvnitř pouzdra v provedení EEx e spolu s řadovou svorkovnicí odpruženého typu, která umožňuje rychlé a snadné zapojení.
Pro snímání jsou použity 2 m dlouhé kapiláry se snímačem z nerez oceli, vyplněné kapalinou. Termostat je dodáván s vývodkami a zátkami v provedení EEx. Vstupy jsou uspořádány pro řadu různých zapojení, např. vzájemné propojování (sériové zapojení) s cílem ušetřit svorkovnicové skříně, možnost připojení vývodek M25 a M20 pro přímé zapojení topného kabelu, připojení výstupu poruchového stavu. Termostat s omezovačem je dodáván se dvěma teplotními rozsahy: +5 °C až +215 °C a +70 °C až +350 °C
Technické údaje k termostatu T-M-20-S/+x+y/EX |
|
| Provozní napětí | 400 V AC |
| Rozsah použití | prostředí s nebezpečím výbuchu (Ex) zóna 1 a zóna 2 |
| Spínaný výkon: | max. 16 A a 400 V AC |
| Materiál pouzdra: | polyester zesílený skelnými vlákny, černý |
| Krytí: | IP 65 |
| Rozsah regulace T-M-20-S/+5+215C/EX: | regulátor:+5 °C až +215 °C omezovač: +40 °C až +300 °C |
| Rozsah regulace T-M-20-S/+70+350C/EX: | regulátor: +70 °C až +350 °C omezovač: +70 °C až +350 °C |
| Teplotní čidlo: | kapalinou plněné kapilární čidlo, 2 m dlouhé |
| Materiál čidla: | nerezová ocel |
| Min. poloměr ohybu kapilární trubice: | 10 mm |
| Objednací číslo: | T-M-20-S/+5+215C/EX: 576404-000 T-M-20-S/+70+350C/EX: 655212-000 |
