In-Line teplotní regulátor L-300

Termostat série L-300

Střídavý (AC) průchozí termostat pro regulaci topných systémů s napájením 100 až 240 V AC, 50/60 Hz a proudovým zatížením až 10 A. Vestavěn přímo do napájecího kabelu topení v koncepci plug-and-play, bez nutnosti samostatné rozvodné skříně. Bezúdržbový elektronický spínač a samooptimalizační algoritmus FAT (Fast-Adaptive-Tuning) zajišťují přesnou regulaci bez ručního ladění PID parametrů.

Díky krytí IP67 a robustnímu pouzdru z eloxovaného hliníku je termostat L-300 ideální pro venkovní použití, přenosné topné systémy a všude tam, kde je vyžadována odolnost vůči vodě, prachu a vibracím.

Technické údaje:
Napětí:	100 ... 260 V AC 50/60Hz
Spínaný. výkon:	max. 10 A (vnitřní pojistka)
Typ sensoru:	PT100 (2 – vodič) nebo termočlánek
Teplotní rozsah:	Pt100: -25 … +600 °C / termočlánek K: -200 … +1350 °C
Spínací prvek	elektronický spínač
Typ regulace:	FAT (fast-adaptive-tuning)
Přesnost:	±3 °C
Signalizace:	LED indikace provozu
Okolní podmínky:	-30 °C ... +45 °C
IP krytí:	IP67

Konstrukce

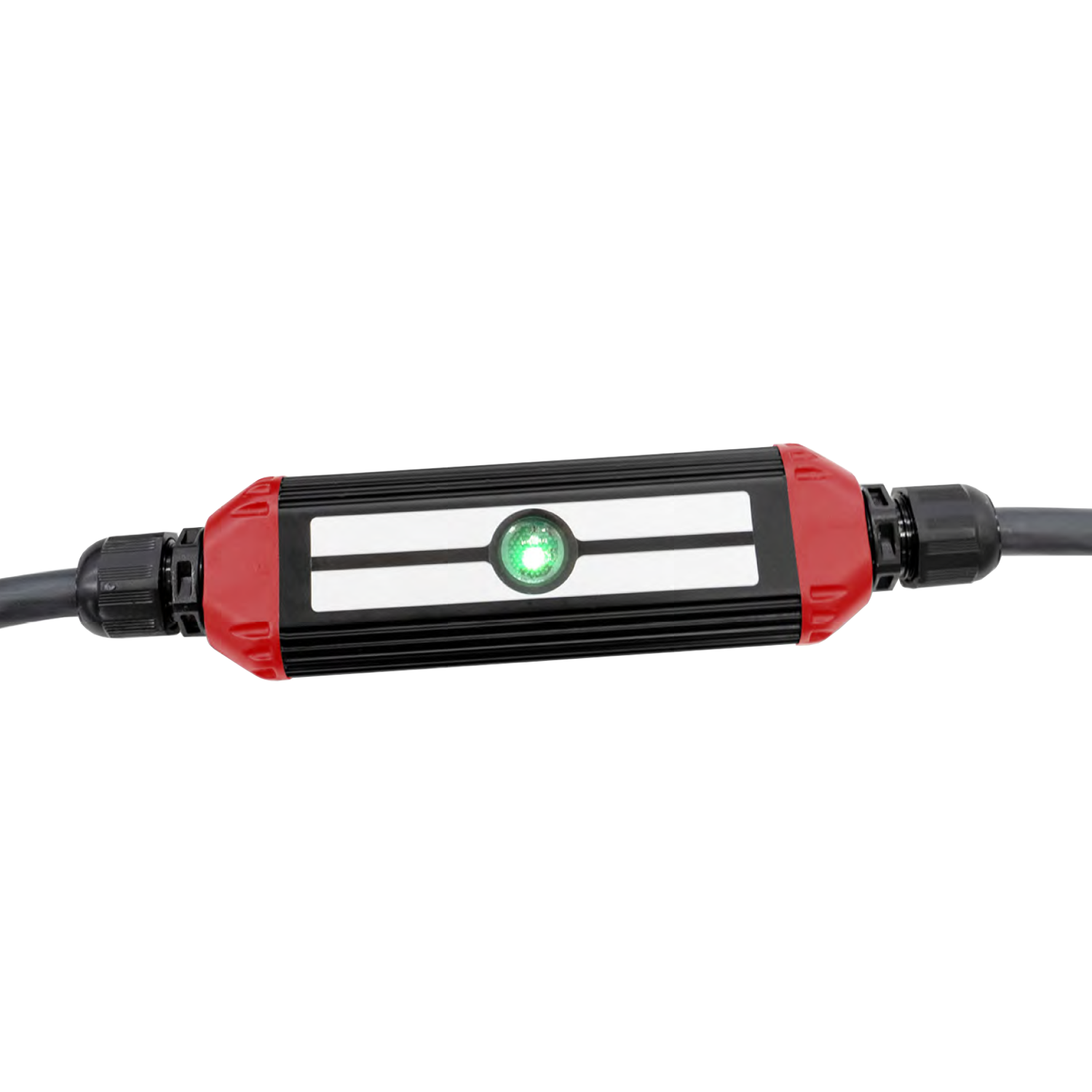

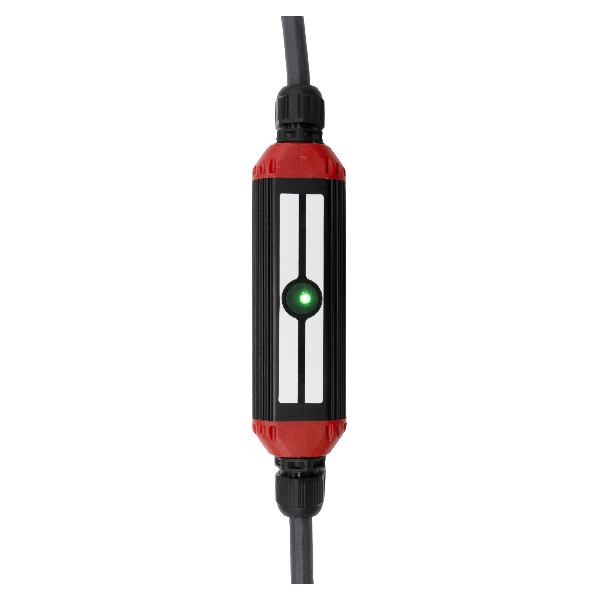

Pouzdro z eloxovaného hliníku se zalitou elektronikou, bezúdržbovým elektronickým spínačem, vnitřní pojistkou 10 A a tepelnou ochranou s automatickým resetem při +85 °C. Standardně osazeno tříbarevnou stavovou LED pro indikaci provozních stavů. Vstup řídicího čidla pro Pt100 nebo termočlánek typu K. Napájecí kabel délky 1,5 m, kabel k topení 0,6 m.

Typ L-310

10 A, napájení vidlicí Schuko (CEE 7/7), výstup k topení volnými konci kabelu; univerzální provedení pro vlastní zapojení.

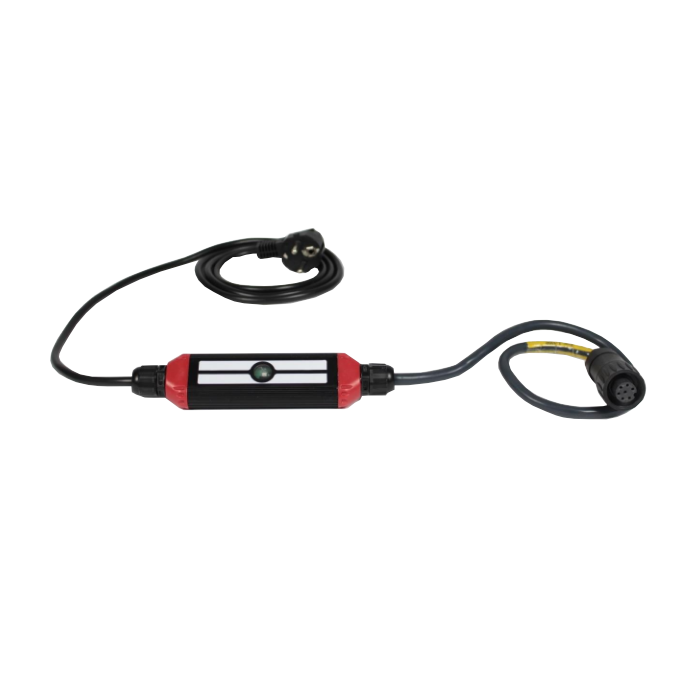

Typ L-330

10 A, napájení vidlicí Schuko (CEE 7/7), výstup k topení konektorem Amphenol ecomate C016 6+PE; rychlé připojení k topným prvkům s odpovídajícím konektorem. Provedení obsahuje beznapěťový signální výstup pro hlášení dosažení teploty.

Hlavní výhody

• Plug-and-play instalace přímo do napájecího kabelu – bez rozvodné skříně

• Bezúdržbový elektronický spínač pro vysokou přesnost a dlouhou životnost

• Krytí IP67 a pouzdro z eloxovaného hliníku – odolnost proti vodě, prachu i vibracím

• Samooptimalizační algoritmus FAT bez nutnosti ladění PID parametrů

• Bezpečné nastavení žádané teploty pouze přes IR ovladač

• UL certifikace pro export do USA a Kanady

• Volitelné předkonfigurování z výroby pro okamžité použití

• Beznapěťový signální výstup pro hlášení dosažení teploty (typ L-330)

• Tříbarevná stavová LED dioda pro rychlou kontrolu provozu

Často kladené otázky

1. Co se stane při výpadku napájení a po jeho obnovení?

Termostat L-300 si nastavenou žádanou teplotu uchovává v paměti. Po obnovení napájení automaticky pokračuje v regulaci na původní hodnotě bez nutnosti opětovného nastavování přes IR ovladač – ideální pro nepřetržitě běžící topné aplikace nebo provozy bez stálé obsluhy.

2. Lze provozovat více termostatů L-300 vedle sebe bez vzájemného rušení IR signálu?

Ano, a to i v rámci jednoho stroje nebo rozvodny. IR komunikace pracuje na principu přímého směrování ovladače na konkrétní jednotku, takže nastavení jednoho termostatu neovlivní ostatní. Termostat reaguje pouze na příkazy přijaté v krátkém časovém okně po stisku tlačítka.

3. Je IR ovladač součástí dodávky termostatu?

Ne, ruční IR ovladač se objednává samostatně. Jedním ovladačem lze obsluhovat libovolný počet termostatů, takže pro celý provoz obvykle stačí jeden kus.

4. V čem se liší L-300 od podobně označené řady W-300?

L-300 je kompaktní průchozí termostat zabudovaný přímo v napájecím kabelu (plug-and-play) s jedním senzorovým vstupem. Řada W-300 je vícekanálový (4 kanály) termostat pro pevnou montáž na stěnu, určený pro centrální řízení několika topných zón najednou.

5. Jaká je životnost termostatu při plném zatížení?

Díky bezúdržbovému elektronickému spínači bez mechanických kontaktů má L-300 prakticky neomezený počet sepnutí. To je zásadní rozdíl oproti reléovým regulátorům, jejichž životnost je typicky omezena na 2–5 milionů cyklů pod plnou zátěží – zvláště výhodné u aplikací s častým spínáním.

6. Lze topný kabel za termostatem prodloužit?

Standardní výstupní kabel k topení má délku 0,6 m. Prodloužení je možné, pokud je dodržen dostatečný průřez vodičů pro daný proud a spojení je provedeno tak, aby zůstalo zachováno krytí IP67 (např. zalévanou spojkou). Pro fixní rozvody s vyššími nároky na ochranu doporučujeme volit provedení s konektorem (L-330) a originální propojovací kabel.
