Digitální teplotní regulátor W-616

· Samonastavující algoritmus FAT bez nutnosti PID ladění
· Přehledný displej s aktuální teplotou a žádanou hodnotou
· Stavové LED pro rychlou diagnostiku provozu
· Integrované ochrany (senzor, napájení, přehřátí)
· Zabezpečení nastavení pomocí hesla
· Funkce kontroly topného tělesa (heater check)

Konstrukce a provedení

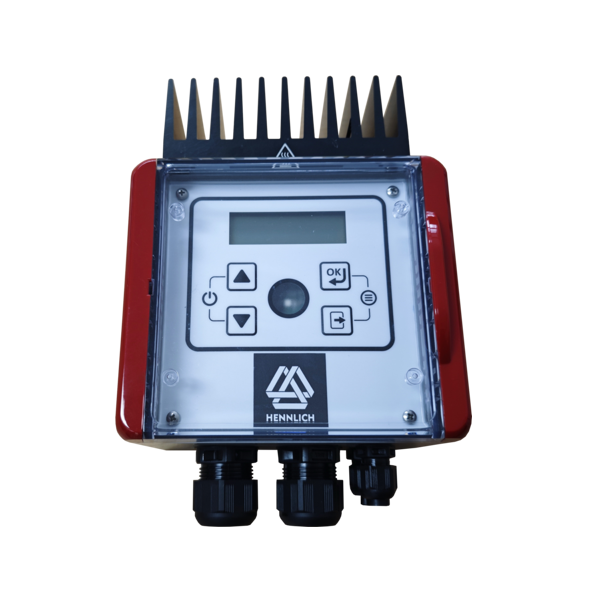

Kompaktní nástěnné provedení s integrovaným ovládacím panelem. Displej zobrazuje aktuální teplotu, nastavenou hodnotu a stavové ikony. LED signalizace umožňuje rychlou orientaci v provozním stavu (nahřívání, provoz, porucha).

Materiálové provedení

Zařízení je navrženo pro bezúdržbový provoz v průmyslovém prostředí. Elektronika je chráněna proti přepětí a tepelnému namáhání. Připojení je řešeno pomocí svorkovnic pro napájení, snímače a výstup k topnému tělesu. Samozřejmostí je ochranné uzemnění (PE).

1. Co je algoritmus FAT a proč odpadá ruční ladění?

FAT (Fast Adaptive Tuning) je samonastavující regulační algoritmus, který průběžně optimalizuje parametry řízení přímo za provozu. Na rozdíl od klasického PID regulátoru není třeba experimentálně nastavovat koeficienty ani spouštět autotuning – regulátor se přizpůsobuje změnám tepelné zátěže a podmínek procesu automaticky.

2. Jaký typ spínacího prvku regulátor používá?

W-616 používá hybridní relé s kapacitou až 40 A. Oproti klasickému mechanickému relé se opotřebovává výrazně méně, protože mechanický kontakt nespíná pod napětím – spínání přebírá polovodičový prvek, který eliminuje oblouk a jiskření. Výsledkem je delší životnost a vhodnost pro náročné průmyslové aplikace.

3. Jaké typy teplotních snímačů lze připojit?

Regulátor podporuje odporová čidla PT100, PT1000 a Ni120, termočlánky typů J, K, E a N a NTC termistory. Celkový měřitelný rozsah je −200 až +1 350 °C – konkrétně dosažitelná mez závisí na zvoleném typu snímače.

4. Jaká je přesnost regulace a lze ji zlepšit?

Standardní přesnost je ±3 K. Parametrizací přes menu regulátoru ji lze zpřesnit až na ±0,5 K, což ocení náročnější procesní aplikace v chemii, farmacii nebo potravinářství.

5. Jaké napájecí napětí regulátor vyžaduje?

Přijímá napájení v rozsahu 90–260 V AC, 50/60 Hz. Díky širokému rozsahu je kompatibilní jak s evropskou sítí 230 V, tak se sítěmi 110/115 V bez jakékoli modifikace.

6. Jaké jsou možnosti instalace a připojení kabelů?

Regulátor lze montovat na stěnu nebo na potrubí pomocí volitelného držáku. Kabelové průchodky jsou čtyři: 2× M25 pro silový kabel topného tělesa a 2× M12 pro senzorové vedení a signální výstupy. Oddělení silové a senzorové kabeláže zlepšuje elektromagnetickou odolnost instalace.

7. Co hlídá alarmové relé a jak jsou poruchy indikovány?

Alarmové relé monitoruje čtyři stavy: přehřátí vlastní elektroniky regulátoru, výpadek napájení, poruchu snímače (přerušení nebo zkrat) a poruchu spínacího prvku. Každý stav je zároveň signalizován tříbarevnou LED – zelená znamená normální provoz, červená poruchu – takže situaci lze vyhodnotit i z větší vzdálenosti.

8. Jak je chráněno nastavení před neoprávněnou změnou?

Regulátor nabízí zabezpečení nastavení pomocí hesla. Po aktivaci může žádanou hodnotu i pokročilé parametry měnit pouze oprávněná obsluha. Funkce je vhodná všude tam, kde ke stroji přistupuje více pracovníků nebo kde je teplota kritická z hlediska bezpečnosti procesu.

9. Pro jaká prostředí je regulátor určen?

Krytí IP65 zajišťuje plnou ochranu před prachem a odolnost proti tryskající vodě. Provozní rozsah okolní teploty je −20 až +50 °C. Regulátor je konstruován pro průmyslové aplikace s elektrickými ohřevy – například procesní ohřevy v nádobách a potrubí nebo elektrotrasové ohřevy – kde je vyžadována přesná a spolehlivá regulace teploty.
