RV/N-XXX/XXX-IIA

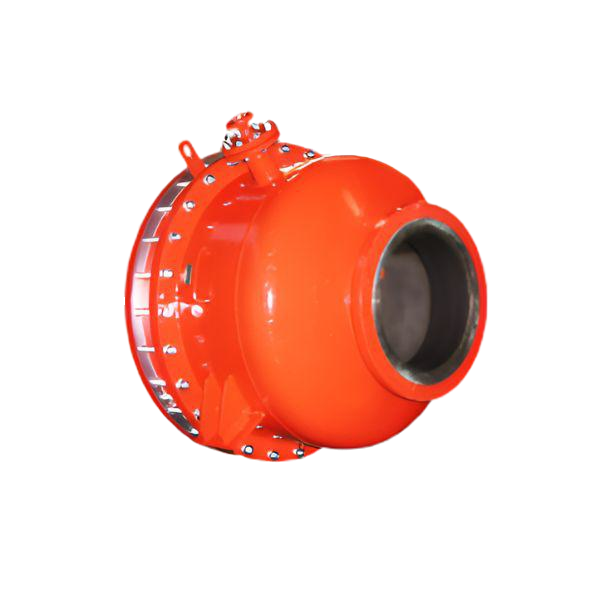

Deflagrační pojistka RV/N-XXX/XXX-IIA
Armatura, instalovaná hlavně jako in-line deflagrační pojistka plamene v potrubí do spaloven a tepláren pro směsi pára/vzduch a vzduch/plyn. Schváleno pro všechny látky skupiny výbušnosti IIA s MESG > 0,9 mm. Maximální délka potrubí od pojistky plamene KITO® ke zdroji zapálení je omezena (délka L/D trubky/průměr trubky).
Zařízení je dovoleno instalovat pouze do potrubí o jmenovité šířce ≤ než je jmenovitá šířka armatury (DN). Teplotní čidla (2 kusy) slouží ke spuštění nouzové funkce, např. uzavření nebo inertizace toku plynu, pokud dojde ke stabilizovanému hoření na pojistce plamenu KITO®.
- Jednostranná
- Provozní tak 1,2 bar abs.
- Max. provozní teplota 60 °C
- Uhlíková ocel/nerezová ocel
✅ Typické oblasti použití: petrochemický průmysl, chemický průmysl, energetický průmysl, potravinářský a farmaceutický průmysl
Konstrukce pojisteky
Těleso pojistky:
- Materiál: Těleso je vyrobeno z nerezové oceli, která nabízí vysokou odolnost proti korozi a mechanickému poškození. Materiál je ideální pro použití v chemicky agresivních prostředích.
- Konstrukční pevnost: Design je optimalizován pro odolnost proti vysokým tlakům a mechanickým rázům, čímž zajišťuje dlouhou životnost a spolehlivost pojistky.
Vnitřní komponenty:
- Kovové mřížky: Vnitřní část pojistky obsahuje hustou síť kovových mřížek, které efektivně absorbují teplo plamene a snižují jeho teplotu. Mřížky jsou konstruovány tak, aby umožňovaly optimální proudění plynu při minimálních tlakových ztrátách.
- Tepelná inertnost: Použité materiály mají vysokou tepelnou kapacitu, což umožňuje rychlé pohlcení a rozptýlení tepla, čímž zabraňují šíření plamene.
Montážní komponenty:
- Příruby a těsnění: Konstrukce pojistky zahrnuje standardizované příruby pro snadnou integraci do existujících potrubních systémů. Těsnění jsou vyrobená z materiálů odolných vůči chemikáliím a teplotním výkyvům, zajišťující bezpečné a netěsnící spoje.
Technické údaje
| NG | DN |
D1 | D2 | L1 | L2 | C1 | C2 | H1 | max. L/D | kg (DIN) | kg (ASME) | |
| DIN | ASME | |||||||||||
| 800 |
400 | 16" | 1015 |
813 |
900 |
295 |
487 |
130 |
316 |
10 |
540 | |
| 500 | 20" | 560 | ||||||||||
| 1000 |
400 | 16" | 1180 |
1016 |
1190 |
405 |
580 |
210 |
420 |
50 |
||
| 450 | 18" | 824 | 862 | |||||||||
| 500 | 20" | 821 | 879 | |||||||||
| 600 | 24" | 839 | 939 | |||||||||
