Silový kabel CF886
Silový kabel chainflex® CF886
- Vnější plášť z PVC
- Stíněný
- Oheň retardující
Typické oblasti použití CF886:
- Pro flexibilní aplikace
- Aplikace bez výskytu olejů
- Preferované vnitřní aplikace
- Obzvláště pro samonosné aplikace
- Zpracování dřeva/kamene, balicí průmysl, zásobovací systémy, manipulace, regulační zařízení
 |

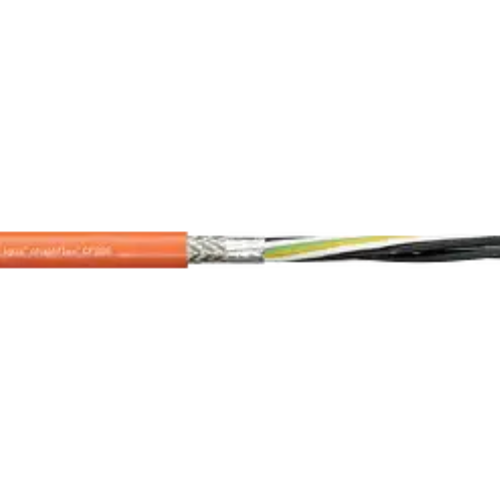

1. Směs extrudovaného PVC 2. Oplétané měděné stínění 3. Žíly se speciálně krátkou roztečí 4. Vodič odolný proti ohybu |
Životnost kabelu CF886:
| Garantovaná životnost (počet dvojzdvihů) |
1 milionů | 3 milionů | 5 milionů |
|---|---|---|---|
| Teplota od/do [°C] | R min. [Faktor x d] | R min. [Faktor x d] | R min. [Faktor x d] |
| +5 / +15 | 17.5 | 18.5 | 19.5 |
| +15 / +60 | 15 | 16 | 17 |
| +60 / +70 | 17.5 | 18.5 | 19.5 |
Technické údaje kabelu CF886
| Dynamické informace | |
 | Min. poloměr ohybu, řetěz e-chain (součinitel) |
15 x d |
| | Min. poloměr ohybu, řetěz e-chain |
315 mm |
| | Min. poloměr ohybu, ohebný (faktor) |
12 x d |
| | Min. poloměr ohybu, ohebný |
252 mm |
| | Min. poloměr ohybu pevný (součinitel) |
8 x d |
| | Min. poloměr ohybu, pevný |
168 mm |
 | Teplotní řetěz e-chain® |
+5°C až +70°C |
| | Teplota, flexibilní |
-5°C až +70°C (podle DIN EN 60811-504) |
| | Teplota, pevná |
-15°C až +70°C (podle DIN EN 50305) |
 | v max. bez podpory (rychlost) |
3 m/s |
 | a max. (zrychlení) |
20 m/s² |
 | Délka pojezdu třídy |
Samonosné až 10 m |
 | Třídní torze |
Žádné zkroucení |
| Konstrukce kabelů | |
 | Průvodčí |
Vodič sestávající z holých měděných drátů (podle DIN EN 60228) |
 | Izolace jádra |
Mechanicky vysoce kvalitní, obzvláště nízkokapacitní TPE směs |
 | Uvíznutí jádra |
Jádra navíjená s optimalizovanou délkou stoupání |
 | Celkový štít |
Oplétání z pocínovaných měděných drátů. Pokrytí cca 60% optické |
 | Vnější plášť |
Směs PVC s nízkým adhezí přizpůsobená požadavkům energetických řetězů e-chain® |
| | Barva vnějšího pláště |
Pastelová oranžová (srovnatelná s RAL 2003) |
| Elektrické informace | |
 | Jmenovité napětí |
600/1000V (podle DIN VDE 0298-3) |
 | Zkušební napětí |
4000V (podle DIN EN 50395) |
| Vlastnosti a schválení | |
 | Odolnost vůči UV záření |
Žádný |
 | Bez silikonu |
Bez silikonu, který může ovlivnit přilnavost barvy (podle PV 3.10.7 – stav 1992) |
 | EAC |
Číslo certifikátu RU C-DE. ME77. B.00302/19 |
 | DOSÁHNOUT |
V souladu s nařízením (ES) č. 1907/2006 (REACH) |
 | Bez olova |
Podle směrnice 2011/65/EU (RoHS-II) |
 | CE |
Podle směrnice 2014/35/EU |
 | UL/CSA |
Styl 10492 a 2570, 1000 V, 80 °C |
 | UL ověřeno |
Číslo certifikátu B129699: "Kalkulačka životnosti kabelů chainflex 36 měsíců společnosti igus založená na 2 miliardách zkušebních cyklů ročně" |
 | Zpomalovač hoření |
Podle IEC 60332-1-2, Kabelový plamen, VW-1, FT1, FT2/Horizontální plamen |
 | NFPA |
Podle kapitoly 79.2018 NFPA 12-9 |
 | UKCA |
V souladu s platnými předpisy Spojeného království (stav k 08/2021) |
