Katalogový list - E2/000

Univerzální, široká řada aplikací

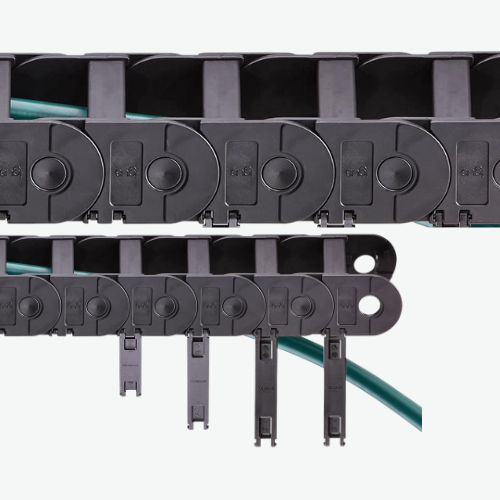

Řada E2/000 je čtvrtou generací igus® v této velikosti. Do této série se promítají všechny naše zkušenosti: snadná a všestranná instalace v kombinaci s odolností - vysoká stabilita v kombinaci s nízkou hlučností, dlouhá životnost pro montážní možnosti kabelů a potrubí. Tato verze je standardizována pro všechny modely E2/000. Na tento program spoléhají strojní technici na celém světě.

Vnitřní výška: 21 až 45 mm
Dostupné ve dvou verzích:
- Otevíratelné z obou stran podél vnějšího poloměru
- Otevíratelné z obou stran podél vnitřního poloměru
Vysoká pevnost, tichý chod
Celá řada možností: k dispozici také jako trubka a poloviční trubka

Více o E2/000

Pro dlouhou životnost, vysokou stabilitu, snadnou instalaci a modularitu

Snadno realizovatelné systémy dodávky energie se systémem e-chain system® E2/000
E2/000 - standard pro střední zatížen

E2/000 dlouhé pojezdy

Otáčky o více než 210°	Vysoká upínací síla opěr	Pro pojezdy až 150 m

Speciální otevírací mechanismus Řetěz e-chain® můžete otevřít rychle a snadno oboustrannými opěrami otevírání "flip". Opěry otočné o více než 210° zůstávají pevně zajištěné na místě, když jsou zavřené.	Vysoká retenční síla I po jednoduchém zavření zajišťuje konzola bezpečné připevnění v řetězu e-chain®. Konzola odolává nejvyšším zatížením a brání před náhodným rozpojením řetězu e-chain® za provozu.	Dlouhé pojezdové vzdálenosti až do 150 m Levné řetězy e-chain® E2/000 jsou vhodné pro dlouhé pojezdy až do 150 m, i ve venkovních aplikacích. Přímý a spolehlivý chod je zajištěn vodicím žlabem z rozsáhlé řady igus®. Volitelné použití kladek snižuje kluzný koeficient.

Modulární a kombinovatelný	Zavěšená prodlužovací konzola	Velké spoje čepy/otvory

Modulární a kombinovatelný Řetěz E2/000 lze dodat jako energetickou trubku otevřenou na jedné nebo na obou stranách. Otočné buď na pravém, nebo levém vnitřním poloměru.	Zavěšená prodlužovací konzola Použitím konzol rozšíření je interiér řetězu e-chain® skvěle zvětšen tak, aby byly bezpečně vedeny i větší sací hadice. Stávající systémy lze tudíž snadno zvětšit, levně a kompaktně.	Velké spoje čepy/díry Velké spoje čepy/otvory s těsnou tolerancí poskytuje vysoký absorpční potenciál tlakové nebo tahové pevnosti. Výsledkem těsných tolerance je téměř úplná nulová vůle, lze dosáhnout velmi vysokého zrychlení a velmi malého opotřebení.

Dobrá ochrana proti prachu a třískám, dokonce i proti horkým třískám	Plastové podpěry šetrné ke kabelům	Různorodost kabelů

Pro ochranu vašeho kabelu Energetické trubky igus® na ochranu kabelů a hadic se úspěšně používají v třískových oblastech již téměř 20 let. Prach, olej, agresivní prostředí, vlhkost, zima a horko nemají vliv na odolné plastové systémy dodávky energie. Volitelný materiál HT způsobí, že se tříska horká 850 °C jednoduše odrazí, není možné, aby se propálila dovnitř.	Polymerové podpěry šetrné ke kabelům Hladký, kabelům příznivý vnitřní obrys a zaoblené podpěry poskytují dlouhou životnost kabelů a hadic. Kombinace tribologicky optimalizovaných plastů v podpěrách s materiálem pláště z použitých kabelů poskytuje ten nejlépe odpovídající pár pro životnost kabelů v testech.	Různorodost kabelů Flexibilní kabely v energetických řetězech e-chain® nebo v robotech vyžadují speciální vlastnosti, aby přežily mnoho cyklů, vysoké rychlosti a zrychlení stejně jako náročnější podmínky prostředí. Elektromagnetická bezpečnost a shoda s normami a směrnicemi, jako jsou NFPA 79, UL, CSA, VDE, Interbus a Profibus jsou dnes nezbytným požadavkem.

Tlumič zvuku	Boční nosné desky	Dvojitý systém zastavení

Brzdný mechanismus Jednoduchý, ale extrémně účinný princip. Klínově-trubicový obrys dorazu řetězu e-chain® tlumí hluk dorazu řetězu e-chain®.	Boční nosné desky Delší životnost s vysokou kapacitou namáhání v důsledku standardních bočních nosných desek v řetězech E2/000 e-chain® igus®.	Dvojitý, obdélníkový koncový doraz Nelze mít víc než dva dorazy nebo mohou být stěží synchronizovány. V důsledku obdélníkového tvaru je distribuce sil mnohem lepší než u zaoblených dorazů (vzorec pro povrchový tlak, p = F/A).

Odlehčení tahu elektrických kabelů	Otevírá se během sekund

Odlehčení tahu Systémy odlehčení tahu od igus® byly speciálně vyvinuty pro použití v řetězech e-chain® a dynamických aplikacích. Kombinace materiálů kabelu chainflex® a plastových komponent dotýkajících se uvnitř systémů odlehčení tahu chainfix z igus® jsou navrženy pro vysokou trvanlivost kabelu a maximální přídržnou sílu.	Otevírá se během sekund Otevření a zavření dlouhých dílů řetězu v jednom kroku. Tímto nástrojem můžete minimalizovat dobu provedení instalace a montáže linky.
