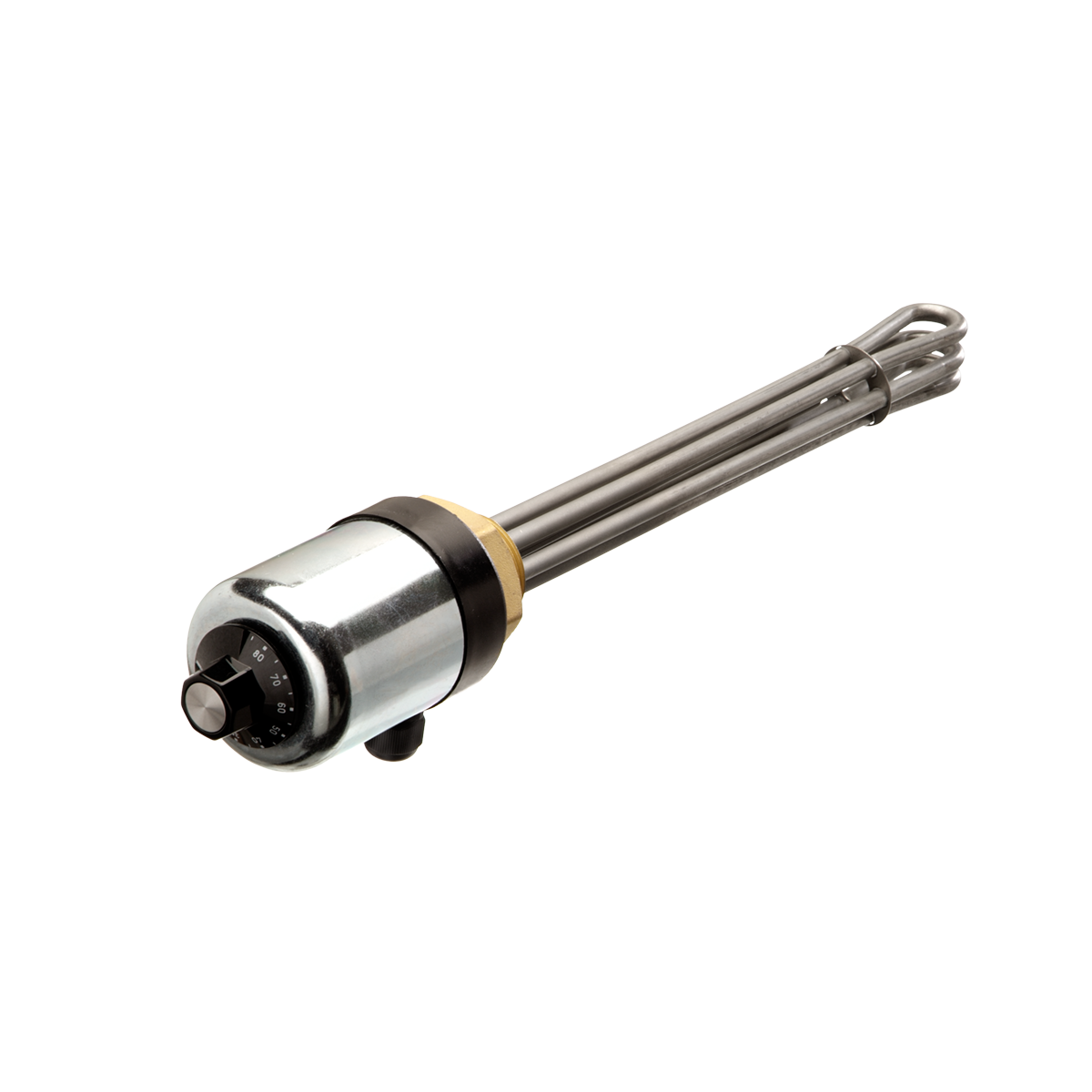

Šroubovací trubkové ohřívače

Spolehlivé řešení pro přímý ohřev kapalin, olejů, vzduchu a plynů

Šroubovací tělesa se používají pro efektivní přímý ohřev různých médií – od vody a olejů až po vzduch a technické plyny. Jsou vyráběna z kvalitních trubkových topných elementů, které zajišťují vysokou spolehlivost a dlouhou životnost.

Pro optimalizaci výkonu a maximální životnost je povrchové zatížení navrhováno individuálně dle konkrétní aplikace.

Tělesa lze vybavit prvky pro přesné řízení a monitorování teploty, jako jsou:

  • integrované termostaty a teplotní omezovače,

  • teplotní čidla typu PT100 nebo termočlánky.

V aplikacích s proměnlivou hladinou kapaliny (např. ohřev vody v nádržích) je možné tělesa opatřit ochranou proti chodu nasucho a přehřátí.

Topná tělesa se vyrábějí v různých materiálových provedeních a s jmenovitou délkou až 3,5 metru.

Nabízené varianty šroubovacích topných těles

  • Typ ERCH – bez regulace teploty
    Topné těleso není vybaveno žádným termostatem ani omezovačem.

  • Typ ERCT – s termostatem
    Integrovaný termostat s možností nastavení teploty pomocí otočného ovladače. Lze dodat ve variantě s přímým zapojením nebo s vývodkou pro ovládání externí jednotky (např. stykače).

  • Typ ERCB – s teplotním omezovačem
    Vybaven bezpečnostním omezovačem, který při překročení nastavené teploty odpojí zařízení a vyžaduje ruční reset.

  • Typ ERCTB – s termostatem a omezovačem
    Kombinuje integrovaný termostat s bezpečnostním omezovačem teploty.

Zakázková řešení a specifikace do výbušného prostředí

Široké spektrum požadavků je možné pokrýt:

  • tělesy ze standardní výrobní řady,

  • individuálním zakázkovým provedením dle potřeb zákazníka,

  • verzí s certifikací ATEX  pro použití ve výbušných atmosférách.

TECHNICKÉ ÚDAJE PRO ŠROUBOVACÍ TOPNÁ TĚLESA
Materiál měď, nerez 1.4404 / 1.4571 / jiný - viz trubková topná tělesa
Jmenovitá délka až 2,5 m
Jmenovitý výkon standardně až 16 kW (větší výkony dle použití)
Jmenovité napětí 24 - 400 V
Procesní připojení závitové G 1 1/2" / G 2" / G 2 1/2"; nerez / mosaz
Rozsah termostatu standardně 0 - 85 °C / 30 - 110 °C / 60 - 200 °C / 50 - 300 °C
Pouzdro svorkovnice pozinkovaná ocel / nerez

Použití šroubovacích topných těles:

  • ohřev vody v tlakových nádržích
  • ohřev vody v potrubí
  • ohřev vody ve skladovacích nádržích a zásobníkách
  • průmyslový ohřev vzduchu
  • ohřev plynů
  • ohřev olejů
Není to ten správný typ? Podívejte se na jiné v sekci TOPNÁ TĚLESA A PONORNÉ OHŘÍVAČE.
Mám dotaz / chci zaslat poptávku

Často kladené otázky

FAQ

1. Lze ponorná topná tělesa dodat v jiné délce, než jsou běžné skladové varianty?

Ano, ponorná tělesa se vyrábějí v různých délkách a tvarech, včetně zakázkových provedení.

2. Jaká je životnost tělesa při nepřetržitém provozu?

Životnost závisí na volbě materiálu (nerez, titan, křemenné sklo, plast), kompatibilitě s médiem a na správném povrchovém zatížení. Při správné údržbě je zajištěna dlouhá životnost běžně v řádu několika let až jednotek desítek let.

3. Je možné zpětně doplnit ochranu proti chodu naprázdno ke starším modelům?

Vždy záleží na konkrétním případu, nicméně obecně je možné systém ochrany proti chodu naprázdno do již existujících instalací doplnit.

4. Kdy je vhodnější použít ponorné těleso místo šroubovacího?

Ponorná tělesa se volí, pokud není možné instalovat těleso přímo do stěny nádrže, pokud je vyžadována snadná výměna, nebo pokud jde o agresivní lázně, kde je důležité použít speciální materiály (např. titan, sklo, plast).

5. Jak se těleso správně instaluje do nádrže, aby nedošlo k přehřátí?

Topná část musí být vždy plně ponořená v kapalině. Je nutné použití regulace hladiny, aby se předešlo chodu naprázdno.

6. Jaké maximální povrchové zatížení (W/cm²) zvolit? Je to důležité?

Hodnota správného povrchového zatížení je pro životnost ohřevu a funkčnost technologie velmi důležitým parametrem. Hodnotu vhodného povrchového zatížení doporučujeme vždy konzultovat.

7. Mohu na ohřev oleje použít topné těleso původně určené na ohřev vody?

Obecně ne. Topná tělesa na ohřev vody mají vysoké povrchové zatížení W/cm2, které vodě nevadí, avšak při použití s olejem by kvůli viskozitě oleje docházelo k jeho přehřívání a napalování / degradaci a ke zkrácení životnosti ohřívače.

8. Jaký vliv má usazenina na účinnost přenosu tepla?

Usazeniny výrazně snižují přenos tepla a zvyšují lokální přehřívání. Proto se doporučuje pravidelná kontrola a čištění povrchu tělesa.

9. Lze ohřívač použít i v prostředí s proměnlivou hladinou kapaliny bez rizika přehřátí?

Ano, ale pouze pokud je vybaven hladinovým spínačem nebo vhodnou regulací, která zabrání chodu naprázdno.


Filtrování produktů

dimenze připojení
Regulace teploty

Počet nalezených produktů: 15

Číslo zboží
Množství
MJ
Shop
Jednotková
cena od
Doba dodání jm. výkon napětí zástavbová délka Typ připojení dimenze připojení Materiál připojení Materiál ohřívače Regulace teploty Rozsah regulace Zapojení regulace IP krytí Max. pracovní tlak
ks
na vyžádání
1-2 týdny
2
400 V 3N~
200
šroubení
G1 1/2"
mosaz
1.4404
bez regulace
IP 54
10
ks
na vyžádání
1-2 týdny
3
400 V 3N~
300
šroubení
G1 1/2"
mosaz
1.4404
bez regulace
IP 54
10
ks
na vyžádání
1-2 týdny
4,50
400 V 3N~
400
šroubení
G1 1/2"
mosaz
1.4404
bez regulace
IP 54
10
ks
na vyžádání
1-2 týdny
6
400 V 3N~
600
šroubení
G1 1/2"
mosaz
1.4404
bez regulace
IP 54
10
ks
na vyžádání
1-2 týdny
9
400 V 3N~
700
šroubení
G1 1/2"
mosaz
1.4404
bez regulace
IP 54
10
ks
na vyžádání
1-2 týdny
2
400 V 3N~
200
šroubení
G1 1/2"
mosaz
1.4404
Termostat
0-85 °C
Ovládání externí jednotky
IP 54
10
ks
na vyžádání
1-2 týdny
2
400 V 3N~
200
šroubení
G1 1/2"
mosaz
1.4404
Termostat
0-85 °C
Přímé ovládání
IP 54
10
ks
na vyžádání
1-2 týdny
3
400 V 3N~
300
šroubení
G1 1/2"
mosaz
1.4404
Termostat
0-85 °C
Ovládání externí jednotky
IP 54
10
ks
na vyžádání
1-2 týdny
3
400 V 3N~
300
šroubení
G1 1/2"
mosaz
1.4404
Termostat
0-85 °C
Přímé ovládání
IP 54
10
ks
na vyžádání
1-2 týdny
4,50
400 V 3N~
400
šroubení
G1 1/2"
mosaz
1.4404
Termostat
0-85 °C
Přímé ovládání
IP 54
10
