DS/KS-1-IIA

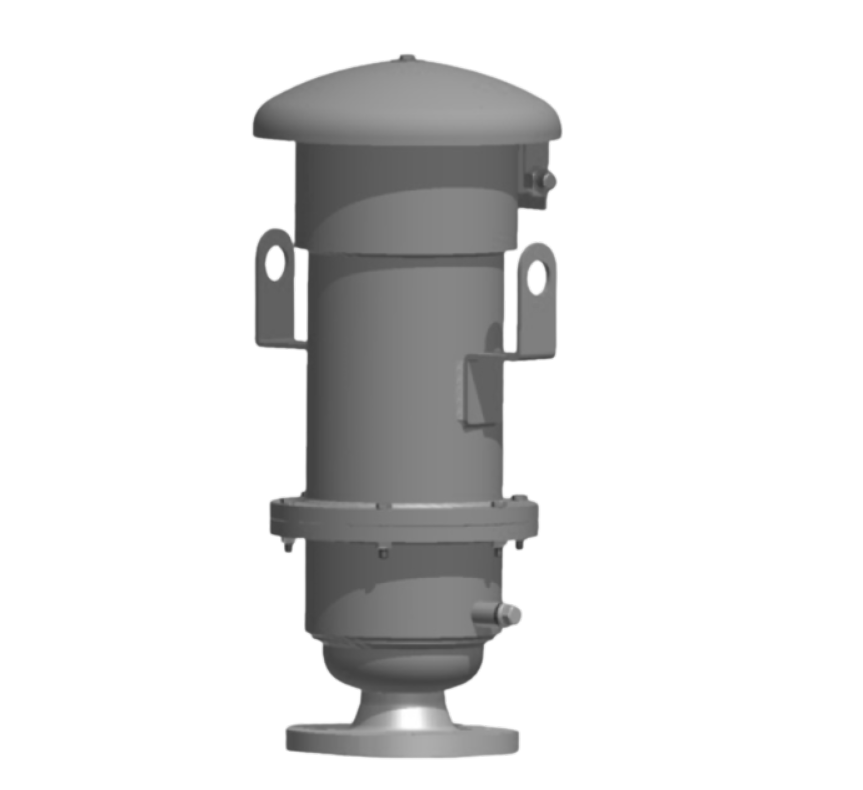

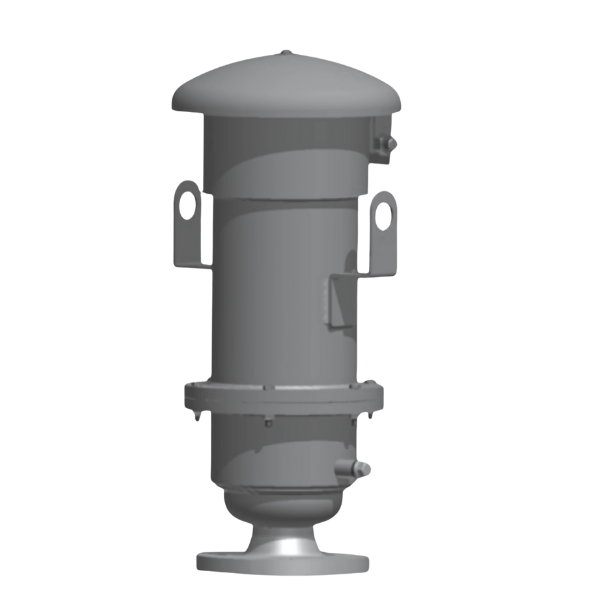

Přetlakový ventil DS/KS-1-IIA

Koncová armatura, odolná vůči explozi a dlouhodobému hoření pro určité hořlavé kapaliny  explozní skupiny IIA s normovanou šířkou štěrbiny (MESG) > 0,9 mm. Pro větrací otvory na nádržích pro odvětrávání a ochraně proti vzniku nežádoucího přetlaku.

Díky odpovídajícímu nastavení tlaku se zabrání úniku výparů, které vznikají z uloženého media, nebo se alespoň značně zredukuje. Montuje se kolmo na víko nádrže na hrdlo trubky,  převážně společně s podtlakovým rychlovyrovnávacím ventilem (viz KITO VS/KS-IIB3-...).

  • Typová zkouška podle EN ISO 16852
  • Označení CE podle směrnice ATEX 2014/34/EU

✅ Typické oblasti použití: chemický průmysl, farmaceutický průmysl, energetika

Technické údaje

přetlakový ventil DS_KS-1-IIA

DN
D H
nastavení
DIN ASME
DIN ASME min. max.
25 PN 40 1" 220
504 524 > 200
350
50 PN 16 2" 512 532
80 PN 16 3" 245
700 720
100 PN 16 4" 707 731

Provedení ventilu

Pouzdro
Ocel, nerezová ocel 1.4571
Ventilový kotouč
S pružinou
Sedlo ventilu, vřeteno ventilu
Nerezová ocel 1.4571
Těsnění kotouče ventilu
Kovové
Pružina
Nerezová ocel 1.4571
Tlačná pružina
Nerezová ocel
KITO pojistka
Zcela zaměnitelná
KITO rezavá klec
Nerezová ocel 1.4308, nerezová ocel 1.4408
KITO rošt
Nerez 1.4310, nerez 1.4571
Krycí stříška
KITO DS/KS-1-IIA-...-A akrylové sklo, Kryt KITO DS/KS-1-IIA-...-K nerez 1.4571, otevírá se automaticky skládacím mechanismem s tavným prvkem
Ochranná clona proti cizímu tělesu
Polyamid 6
Přírubové připojení
EN 1092-1 forma B1, ASME B16.5 Třída 150 RF
