DS/o DN 25 - DN 250

Ke stažení

Katalogový list

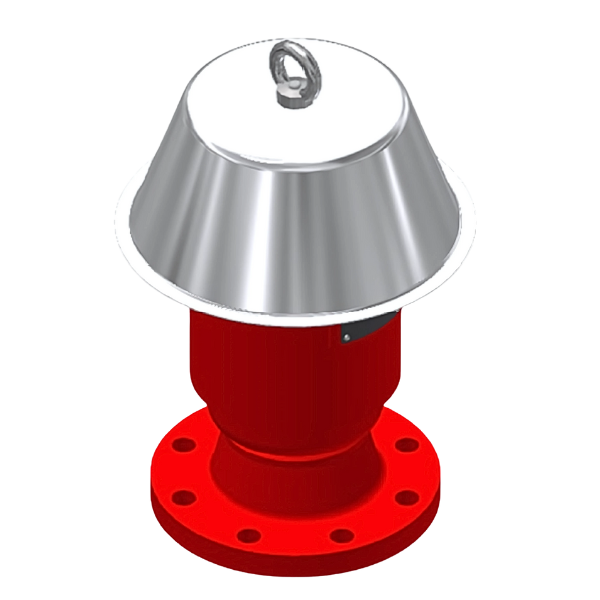

Přetlakový ventil DS/o DN 25 - DN 250

Koncová armatura, pro větrací otvory na nádržích pro odvětrávání, aby se zabránilo vzniku nebezpečných přetlaků a také zamezení úniku vypařovaných medií uložených v nádržích. Není odolná vůči explozi a dlouhodobému působení žáru.

Provedení ventilu

Pouzdro	Ocel, nerezová ocel 1.4571
Sedlo ventilu, vřeteno ventilu	Nerezová ocel 1.4571
Paletka	Nerezová ocel 1.4571, PE
Těsnění kotouče ventilu	Perbunan, Viton, PTFE, EPDM, kov >= 100 mbar pouze PTFE nebo kov
Stříška	Nerez 1.4301, nerez 1.4571
Ochranná clona proti cizímu tělesu	Polyamid 6, (od DN 125 nerezová ocel 1.4301), Nerezová ocel 1.4571 (od DN 125)
Přírubové připojení	EN 1092-1 forma B1, ASME B16.5 Třída 150 RF

✅ Typické oblasti použití: chemický průmysl, energetický průmysl, zpracování ropy a plynu

Technické údaje

přetlakový ventil DSúo DN 25 - DN 250

DN		D	H		-kg	nastavení
DIN	ASME		DIN	ASME		min - max (hmotnost nákladu z PE)	min - max	min - max (s krytem prodloužení)
25 PN 40	1"	220	324	343	9	2.5 – 10.4	10.5 - 200
50 PN 16	2"	220	334	353	12	1,8 – 7.3	7.4 - 120	> 120 - 200
80 PN 16	3"	260	416	436	13	1.8 – 7.7	7.8 - 120	> 120 - 200
100 PN 16	4"	260	414	439	15	1.8 – 7.7	7.8 - 95	> 95 - 200
125 PN 16	5"	380	435	468		1.9 – 6.8	6.9 - 120	> 120 - 150
150 PN 16	6"	380	468	488	31	1.8 – 11.9	12 - 125	> 125 - 150
200 PN 10	8"	450	553	595	53	2 – 11.9	12 - 100
250 PN 10	10"	600	595	630	84	2.2 – 11.9	12 - 100
