DS/oG-PA-XX-DE
Ke stažení

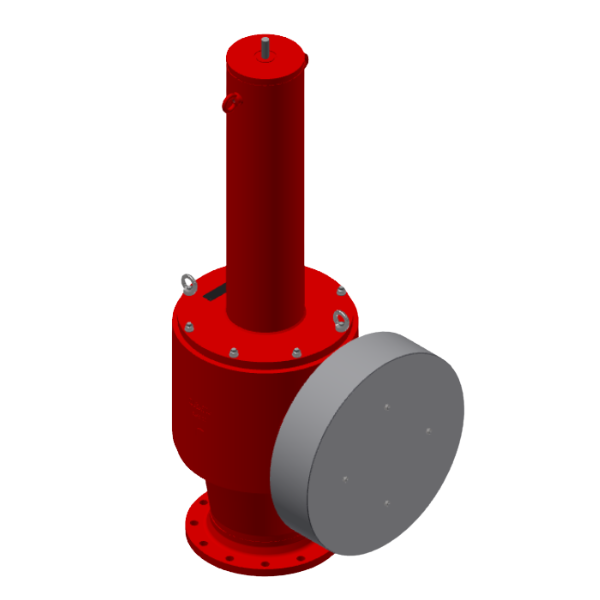

Přetlakový ventil DS/oG-PA-XX-DE
Jako ventilační zařízení pro instalaci na skladovací nádrže k ochraně před nebezpečným přetlakem, ale minimalizaci ztráty plynu/par. Toto zařízení nechrání před nebezpečím výbuchu nebo stabilizovaného hoření. Armatura je instalována kolmo na střechu nádrže.
Provedení ventilu
Technické údaje
| DN |
C | D | H |
nastavení | ||
| DIN | ASME | DIN | ASME | |||
| 50 | 2" | 230 | 165 | 556 | 575 | > 60 - 415 |
| 80 | 3" | 320 | 200 | 691 | 713 | |
| 100 | 4" | 340 | 250 | 852 | 884 | |
| 150 | 6" | 405 | 350 | 1107 | 1141 | |
| 200 | 8" | 455 | 400 | 1311 | 1351 | |
| 250 | 10" | 460 | 460 | 1420 | 1454 | |
| 300 | 12" | 460 | 460 | 1420 | 1467 | |
