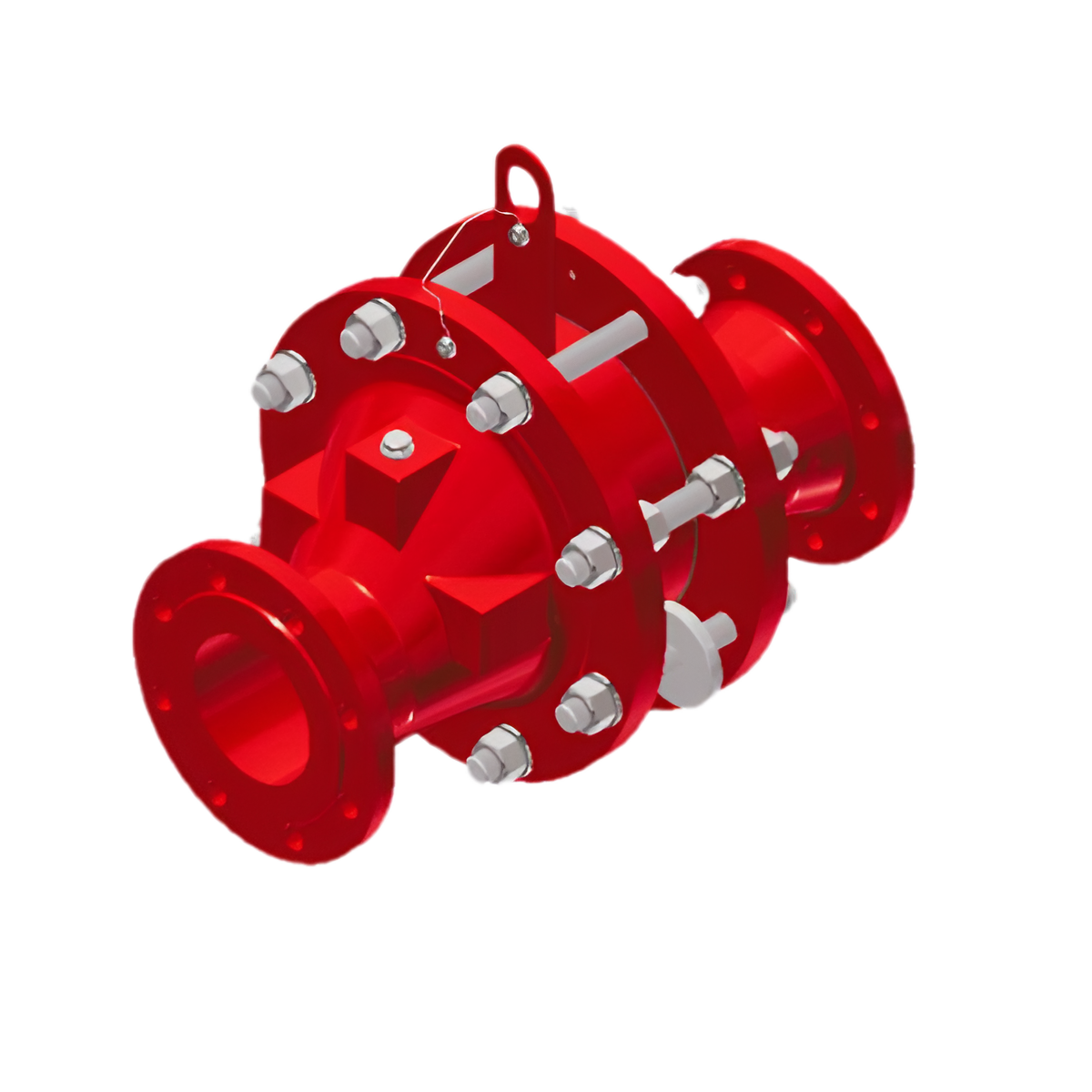

Deflagrační pojistka EFA-Def0-I-XXX-1,2-X16
Pro instalaci do potrubí k ochraně nádob a komponentů proti vznícení hořlavých kapalin a plynů. Schváleno pro všechny látky výbušné skupiny IIA1 (I) s maximální experimentální bezpečnou mezerou (MESG) ≥ 1,14 mm. Vzdálenost mezi potenciálním zdrojem vznícení a pojistkou plamene nesmí překročit 50 X DN trubky.
Při vybavení jedním nebo dvěma teplotními senzory, pro krátkodobé hoření BT = 1,0 min. V případě provedení s teplotním senzorem musí být instalován na stranu od které je očekáván plamen.
- Instalace do vodorovného i svislého potrubí
- Nerezová ocel/uhlíková ocel
- Max. provozní teplota 160 °C
- Provozní tlak 1,2 bar abs.
✅ Typické oblasti použití: petrochemický průmysl, chemický průmysl, důlní průmysl, farmaceutický a potravinářský průmysl
Konstrukce pojistky
Těleso pojistky:
- Materiál: Těleso je vyrobeno z vysoce kvalitní nerezové oceli, která odolává korozi, chemickým vlivům a mechanickému opotřebení.
- Konstrukční pevnost: Je dimenzováno tak, aby odolalo vysokým tlakům a teplotám vznikajícím při deflagraci.
Vnitřní struktura:
- Kovové mřížky: Vnitřní mřížky jsou vyrobeny z perforovaných kovových disků, které efektivně absorbují teplo z plamene a tím jej ochlazují pod teplotu vznícení.
- Optimální velikost otvorů: Konfigurace mřížek je optimalizována pro specifické plyny a podmínky skupiny I (IIA1), zajišťující maximální ochranu.
Montážní komponenty:
- Příruby a konektory: Navrženy pro snadnou instalaci do stávajících potrubních systémů, zajišťují těsnost a mechanickou stabilitu
Technické údaje
| NG | DN |
D1 | D2 | L1 | H | L2 | |
| 800 |
DIN | ASME |
1015 |
810 |
1328 |
88 |
620 |
| 350 PN 10 | 14" | ||||||
| 400 PN 10 | 16" | ||||||
