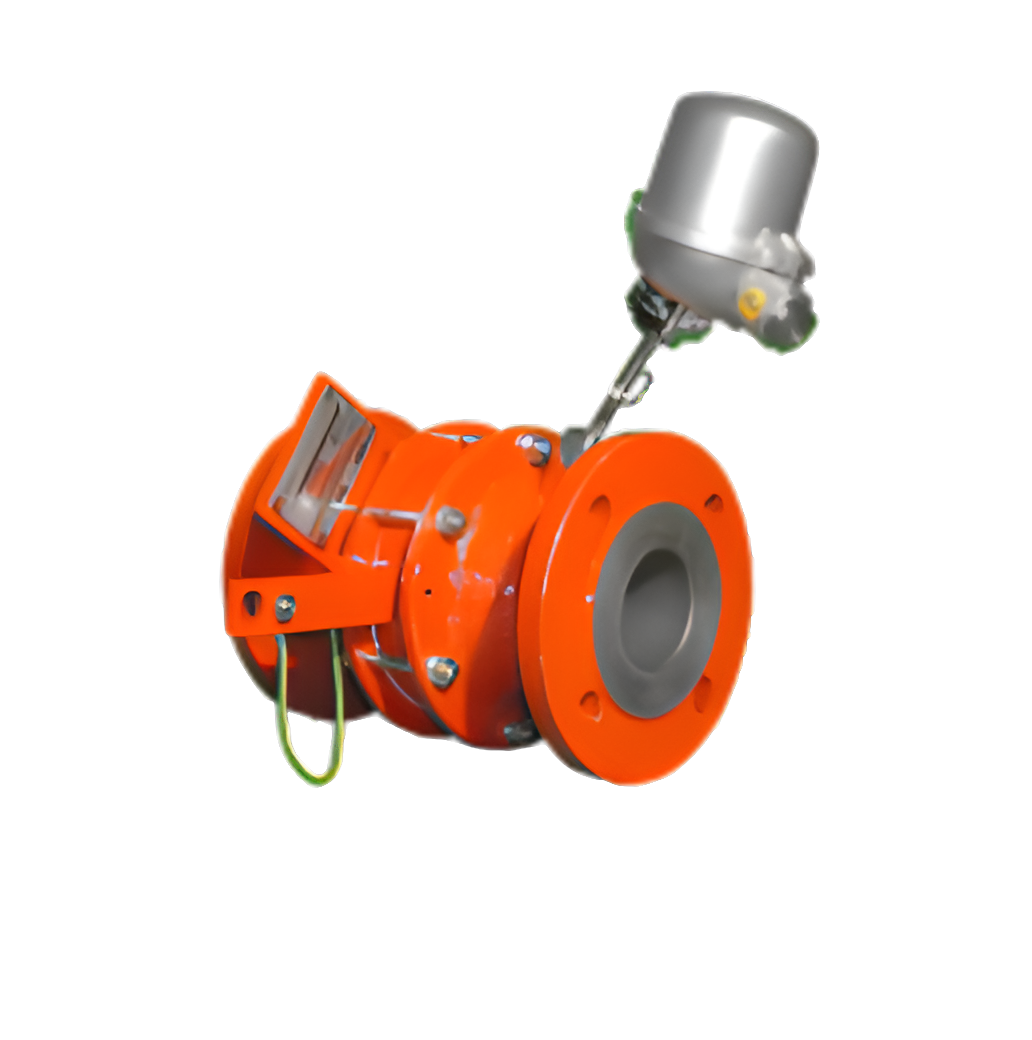

Deflagrační pojistka INE-I-XXX/XXX-1,5
Pro instalaci do potrubí k ochraně nádob a komponentů proti vznícení hořlavých kapalin a plynů. Schváleno pro všechny látky výbušné skupiny IIA1 (I) s maximální experimentální bezpečnou mezerou (MESG) ≥ 1,14 mm. Vzdálenost mezi potenciálním zdrojem vznícení a pojistkou plamene nesmí překročit 50 x DN trubky. Pro detekci zahoření může být použit teplotní senzor.
- Proti "stabilizovanému" hoření do max. BT = 1,0 min.
- Instalace do vodorovného i svislého potrubí
- Uhlíková ocel/nerezová ocel
- Provozní tlak 1,5 bar abs.
- provozní teplota do 60 °C
✅ Typické oblasti použití: petrochemický průmysl, důlní průmysl, farmaceutický a potravinářský průmysl
Konstrukce pojistky
Těleso pojistky:
- Materiál: Vyrobeno z vysoce kvalitní nerezové oceli, která zajišťuje odolnost vůči korozi a mechanickému namáhání. Tento materiál je optimalizován pro dlouhou životnost a spolehlivost v náročných podmínkách.
- Konstrukční pevnost: Těleso pojistky je navrženo tak, aby odolalo vysokým tlakům a teplotám vznikajícím během deflagrace, čímž se minimalizuje riziko selhání.
Vnitřní struktura:
- Kovové mřížky: Uvnitř pojistky se nacházejí kovové mřížky nebo perforované desky, které jsou navrženy k absorbování a rozptylu tepelné energie plamene. Tyto mřížky účinně snižují teplotu plamene pod úroveň potřebnou pro udržení hoření.
- Optimalizace rozměrů: Velikost a tvar otvorů v mřížkách jsou přizpůsobeny specifickým podmínkám a médiím, aby zajistily maximální účinnost v daném prostředí.
Montážní komponenty:
- Příruby a konektory: Tyto komponenty umožňují snadnou integraci pojistky do potrubního systému a zajišťují těsnost a stabilitu spoje.
Technické údaje
| NG | DN |
D | L1 | H | L2 | kg | |
| DIN | ASME | ||||||
| 150 |
65 PN 16 | 210 |
239 |
39 |
100 |
19 |
|
| 80 PN 16 | 3" | ||||||
| 200 | 100 PN 16 | 4" | 268 | 249 | 39 | 105 | 27 |
| 250 | 125 PN 16 | 322 | 279 | 39 | 120 | 36 | |
| 300 |
150 PN 16 | 6" | 370 |
305 |
45 |
130 |
50 |
| 200 PN 10 | 8" | ||||||
| 400 |
250 PN 10 | 10" | 480 |
345 | 45 |
150 | |
| 300 PN 10 | 12" | 323 | 139 | ||||
