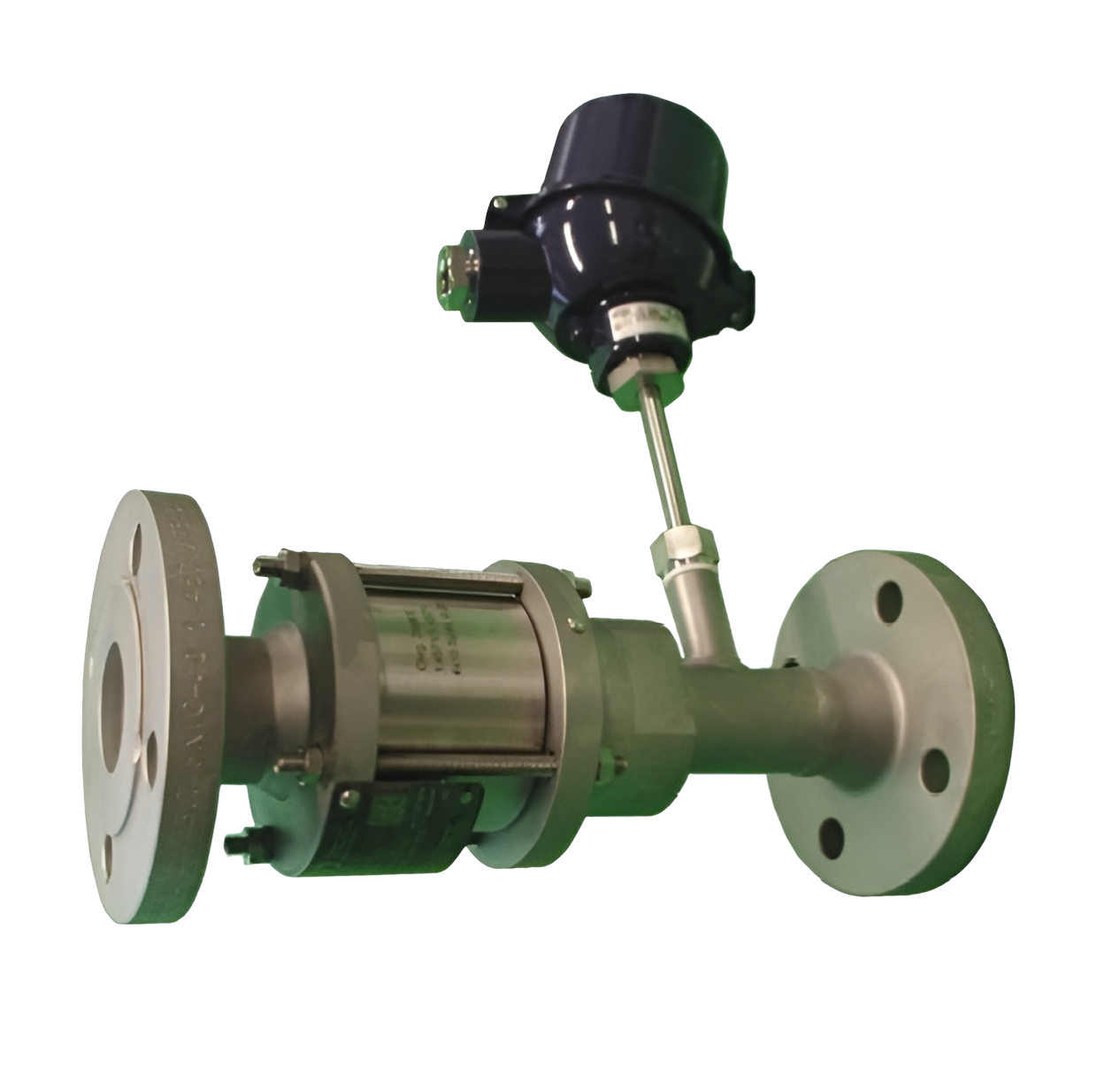

Detonační pojistka RG-Det4-IIA

Pro instalaci do potrubí k ochraně nádob a komponentů před stabilní detonací hořlavých kapalin a plynů. Testováno a schváleno jako detonační pojistka plamene typu 4. Schváleno pro všechny látky skupin výbušnosti IIA1 až IIA s maximální experimentální bezpečnou mezerou (MESG) > 0,9 mm.

Všechny velikosti jsou testovány proti „stabilizovanému hoření“ do max. BT ≤ 30,0 min. Pro detekci „stabilizovaného hoření“ musí být na každé ohrožené straně instalováno teplotní čidlo.

Přírubové a závitové
Ocel/nerez
Obousměrné
Provozní tlak 1,2 bar abs.
Max. provozní teplotu 60 °C
Montáž do vodorovného i svislého potrubí

✅ Typické oblasti použití: chemický průmysl, petrochemický průmysl, energetika, metalurgie, farmaceutický průmysl

Konstrukce pojistky

Těleso pojistky: Vyrobeno z vysoce kvalitní nerezové oceli, která poskytuje vynikající odolnost vůči korozi a mechanickému namáhání, což zajišťuje dlouhou životnost i v náročných podmínkách.
Kovové mřížky: Tyto mřížky jsou vyrobeny z tepelně odolných materiálů a jsou navrženy tak, aby efektivně absorbovaly a rozptylovaly teplo plamene, čímž zpomalují jeho šíření.
Perforované vložky: Konstrukce vložek je optimalizována pro rozptyl tlakových vln a snížení rizika následných explozí, což přispívá k bezpečnosti systému.
Tlumiče plamene: Speciálně navržené pro maximální účinnost při ochraně proti detonacím, tyto tlumiče zajišťují spolehlivou ochranu proti náhlým změnám tlaku.

Technické údaje

Závitové provedení

detonační pojistka RG-Det4-IIA závitové provedení

G	D	L	L1	H	kg
⅛“, ¼“, ⅜“	90	152			4,0
½“, ¾“, 1“	90	152	257	290	4,0
1 ¼“, 1 ½“, 2“	120	166		315	6,5

Přírubové provedení

	DN		D	L (DIN)	L (ASME)	H
	DIN	ASME
½“	15 PN 40	½“	90	173		290
¾“	20 PN 40	¾“		169
1“	25 PN 40	1“		169
1 ¼“	32 PN 40	1 ¼“	120	196		315
1 ½“	40 PN 40	1 ½“		206
2“	50 PN 16	2“		230	230
