Šroubovací uzávěr se sací trubkou z PE
Šroubovací uzávěr IBC se sací trubkou z PE
Odběr kapaliny přes horní otvor IBC kontejneru
Šroubovací IBC uzávěry se sací trubkou z PE umožňují připojit přečerpávací nebo dávkovací zařízení k hornímu otvoru nádoby.
Polyethylenové provedení je dostupné v různých konfiguracích a může být doplněno o ventilační připojení nebo separátor chemických výparů.
Toto řešení je určeno pro aplikace, v nichž vlastnosti PE odpovídají používané kapalině a provozním podmínkám.
Konstrukce a princip fungování
Sací trubka z PE prochází šroubovacím uzávěrem do IBC kontejneru. V horní části je vybavena připojením pro napojení navazujícího sacího vedení.
Kwerk uvádí mimo jiné provedení s PE kolenem 90° a vnějším závitem.
Dostupné varianty:

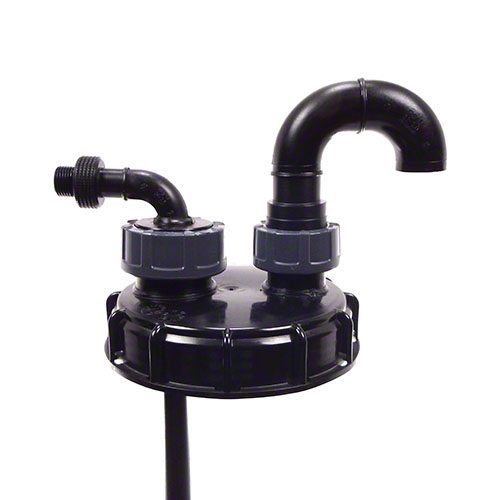

- Se sací trubkou a odvzdušněním - Provedení s ventilačním kolenem PE 180° umožňuje kombinovat horní odběr kapaliny a odvzdušnění IBC.
- Se sací trubkou a separátorem SDA 90 - Alternativa pro aplikace vyžadující zachycování vhodných chemických výparů.
Kde se používá - Šroubovací uzávěr se sací trubkou z PE
Při dávkování, přečerpávání nebo vyprazdňování IBC v chemických a průmyslových provozech, kde je zvolené PE provedení materiálově vhodné.
Pro správný návrh je důležité zohlednit typ kontejneru, délku sací trubky, čerpanou kapalinu a požadovaný průtok čerpadla.
Technické informace - Šroubovací uzávěr se sací trubkou z PE
| Parametr | Provedení |
|---|---|
| Výrobce | Kwerk |
| Jmenovité velikosti | DN 150 / DN 200 |
| Materiál sací trubky | PE |
| Materiál typického uzávěru | PE |
| Horní připojení | PE koleno 90° s vnějším závitem u vybraných variant |
| Odvzdušnění | PE koleno 180° podle varianty |
| Separátor chemických výparů | SDA 90 podle varianty |
| Patní ventil | Volitelně |
| Otočná konstrukce | Na vyžádání |
| Elektricky vodivé provedení | PE-EL na vyžádání u odpovídajících sestav |
Často kladené otázky - Šroubovací uzávěr se sací trubkou z PE
K čemu slouží IBC uzávěr se sací trubkou PE?
- Umožňuje odebírat kapalinu z IBC kontejneru přes jeho horní otvor pomocí napojeného čerpadla.
Jaký je rozdíl mezi sací trubkou PE a PP?
- Jde o rozdílné polymerní materiály. Vhodnost je nutné posoudit podle média, teploty a požadovaného způsobu připojení.
Je možné kombinovat sací trubku a odvzdušnění?
- Ano. Výrobce nabízí sestavy s PE ventilačním kolenem.
Je možné použít patní ventil?
- Ano, patní ventil je u vybraných sestav volitelným příslušenstvím. Jeho použití závisí na požadavcích sání a vlastnostech kapaliny.
